NOTICE A CONSERVER PAR L'UTILISATEUR DU PRODUIT
LEDA
: Z.A. Du Bois Gasseau - CS 40252 SAMOREAU - 77215 AVON CEDEX

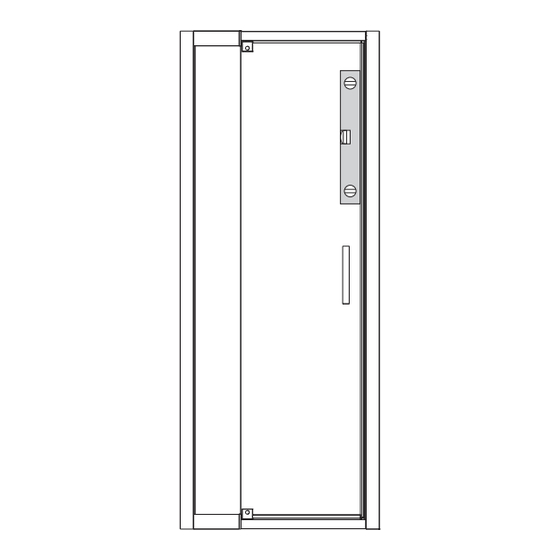

PORTE A AXE EXCENTRE "JAZZ "
34
36
33
26
29 30 31
28
32
24
20
18
19
17
TEL
: 01 60 71 65 65 - FAX : 01 60 71 66 81
NOTICE DE MONTAGE
EXTENSIBLE
96/116cm - 116/136cm
4
27
9
14
15
10
16
- 1 -
7
13
12
6
TNJ0240 - Décembre 2017
+
11
36
35
2
1
4
3
8

Publicité

loading

Manuels Connexes pour Leda JAZZ+

Sommaire des Matières pour Leda JAZZ+

  • Page 1 DOCUMENT A CONSERVER - DOCUMENT A CONSERVER - DOCUMENT A CONSERVER 29 30 31 NOTICE A CONSERVER PAR L’UTILISATEUR DU PRODUIT LEDA : Z.A. Du Bois Gasseau - CS 40252 SAMOREAU - 77215 AVON CEDEX : 01 60 71 65 65 - FAX : 01 60 71 66 81 TNJ0240 - Décembre 2017...
  • Page 2 OUTILS VISSERIE Tournevis cruciforme pozidrive 4 x TFB Ø3,5 x 12,7 2 x cache vis Tournevis plat Perceuse 6 x TFB Ø3,5 x 38 2 x cache-vis Foret Ø2.5 - Ø5 Clé male de 3mm 2 x TCL M5x12 16 x cache-vis Niveau Tube silicone 4 x TCL 3,5 x 19...
  • Page 3 960 < A < 1100 1160 < A < 1300 AE ext. 1160-1360 1198 AE ext. 960-1160 A - 102mm 1100 < A < 1160 1300 < A < 1360 30 maxi 30 maxi - 3 -...
  • Page 4 4 x TCL Ø3,5 x 38 2 x TCL 3,5 x 19 - 4 -...
  • Page 5 Ø5 6 x TFB Ø 3,5 x 38 - 5 -...
  • Page 6 Vérifier le sens de montage du rep 13 avant de le mettre en place sur le vitrage. t é r i e u 2 x cache-vis 2 x TCL 3,5 x 19 - 6 -...
  • Page 7 Mini = 5mm De 0 à 30 maxi De 0 à 30 maxi Ø2.5 6 x TFB Ø3,5 x 9,5 - 7 -...
  • Page 8 Ø2.5 INTERIEUR 4 x TFB Ø3,5 x 12,7 Mini = 5mm Ø2.5 - 8 -...
  • Page 9 La société LEDA décline toute responsabilité : - Si l’application qui est réalisée n’est pas conforme à la notice de montage. - 9 -...
  • Page 10 FINITION : PROFILES BLANCS Pour toute demande de pièces détachées, indiquer le nom de la paroi, le repère, la quantité et la référence. - 10 -...
  • Page 11 FINITION : PROFILES BLANCS - 11 -...
  • Page 12 FINITION : PROFILES ARGENT - 12 -...
  • Page 13 FINITION : PROFILES ARGENT FINITION : PROFILES NOIR MAT - 13 -...
  • Page 14 3. Usage prévu du produit : Hygiène personnelle (HP). 4. Nom, raison sociale et adresse de contact du fabricant : Leda S.A.S., CS 40252 Samoreau – 77215 AVON CEDEX France – http://www.leda.eu 5. Nom et adresse de contact du mandataire : Non Applicable.
  • Page 15 TRAITEMENT GLASPLUS Le revêtement GlasPlus est un traitement du verre qui facilite l’entretien des parois vitrées en limitant les dépôts de calcaire, de graisse et de saleté. Le traitement rend la surface du verre hydrophobe et oléophobe. Ainsi, les liquides ou substances aqueux et huileux ou gras sont repoussés et glissent à la surface sans laisser de traces.
  • Page 16 - Pour l’entretien, nous vous conseillons de bien rincer la cabine après usage pour éliminer les résidus de savon, de shampoing et de gel douche. Nous vous recommandons également l’usage de notre nettoyant LEDA NET ou à défaut un chiffon imbibé d’alcool à bruler - Ne pas utiliser de solvants, de produits abrasifs ou de liquide type déboucheur qui risquent de détériorer le receveur...
  • Page 17 - 17 -...
  • Page 18 - la référence de votre produit (c'est une suite de chiffres et lettres qui identifie le produit, vous la trouvez sur le catalogue Leda ou sur la facture de votre distributeur ) Ex: L13JP858-71 Pensez à conserver l'original de votre facture d'achat (vous devrez nous en fournir une copie lors de votre demande de prise en charge sous garantie).
