Montage du module d'extension et utilisation
1
Phase 1
1
Phase 2
3
1
2
Phase 3
mbS:\Tech.Dok\Bedienungsanleitungen\Modulgrav\Master word\BA_Modulgrav_F.doc
2
2
2
3
3

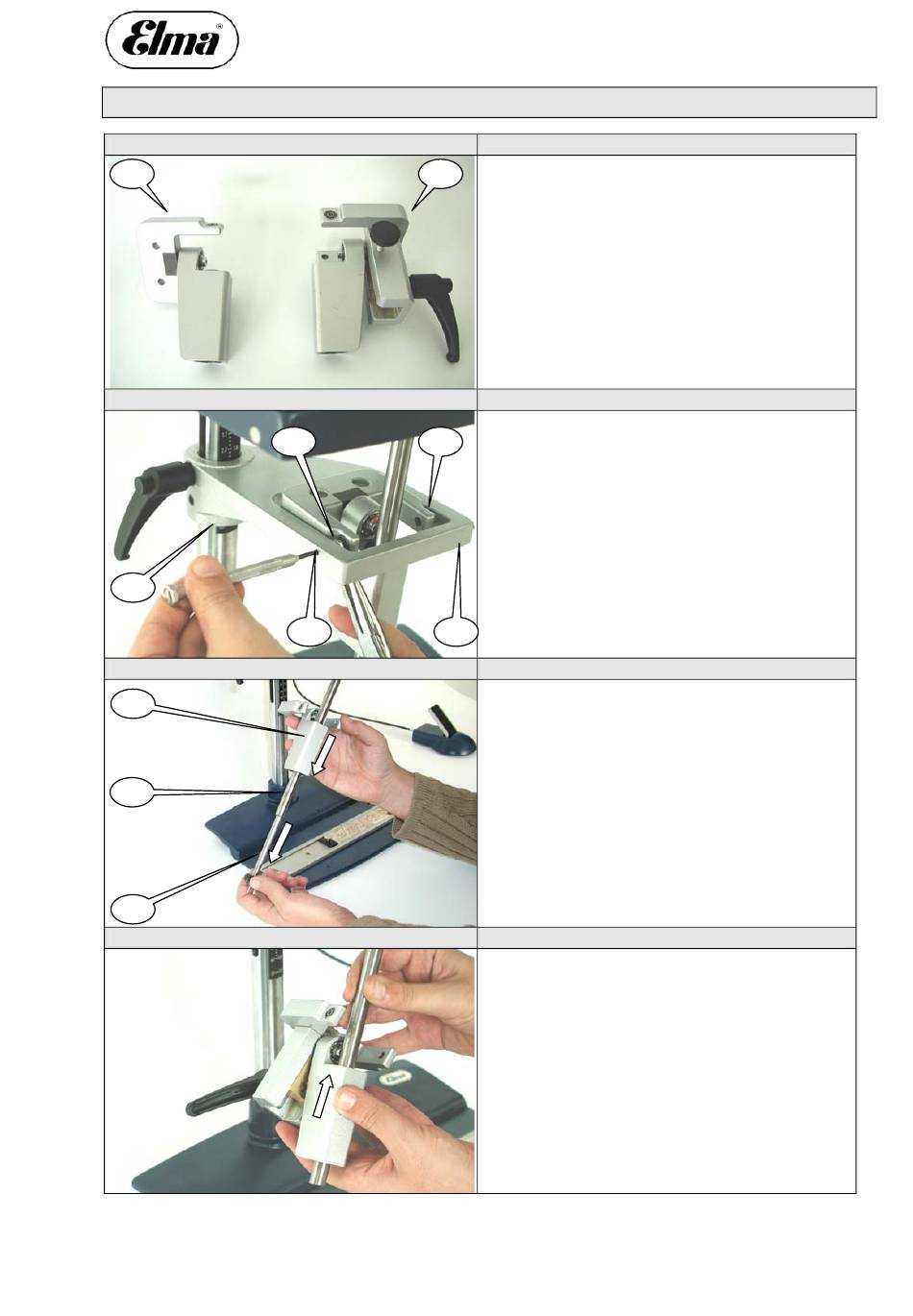

La qualité traditionnelle - La technique
Tige orientable, sans option pour l'extension des
caractères (1).
Tige orientable, avec option pour l'extension des
caractères (2), module d'extension
Démonter le bras pivotant (sans le système
d'extension):
Placer la tige ajustable au maximum de l'arrêt
inférieur (1)
Desserrer les deux écrous (7mm) de la fixation de
la tige (2).
A l'aide d'un tournevis adéquat, dévisser les deux
fixations du bras pivotant (3)
Placer la tige ajustable au maximum de l'arrêt
supérieur.
Pousser la douille de guidage sur le côté (1)
Retirer le crayon aniline de la douille de guidage
(2)
Retirer la tige orientable de la douille de guidage
(3)
Placer le module d'extension sur la douille de
guidage
