3e opération
4e opération
1
5e opération
2
1
3
6e opération
1
2
mbS:\Tech.Dok\Bedienungsanleitungen\Modulgrav\Master word\BA_Modulgrav_F.doc

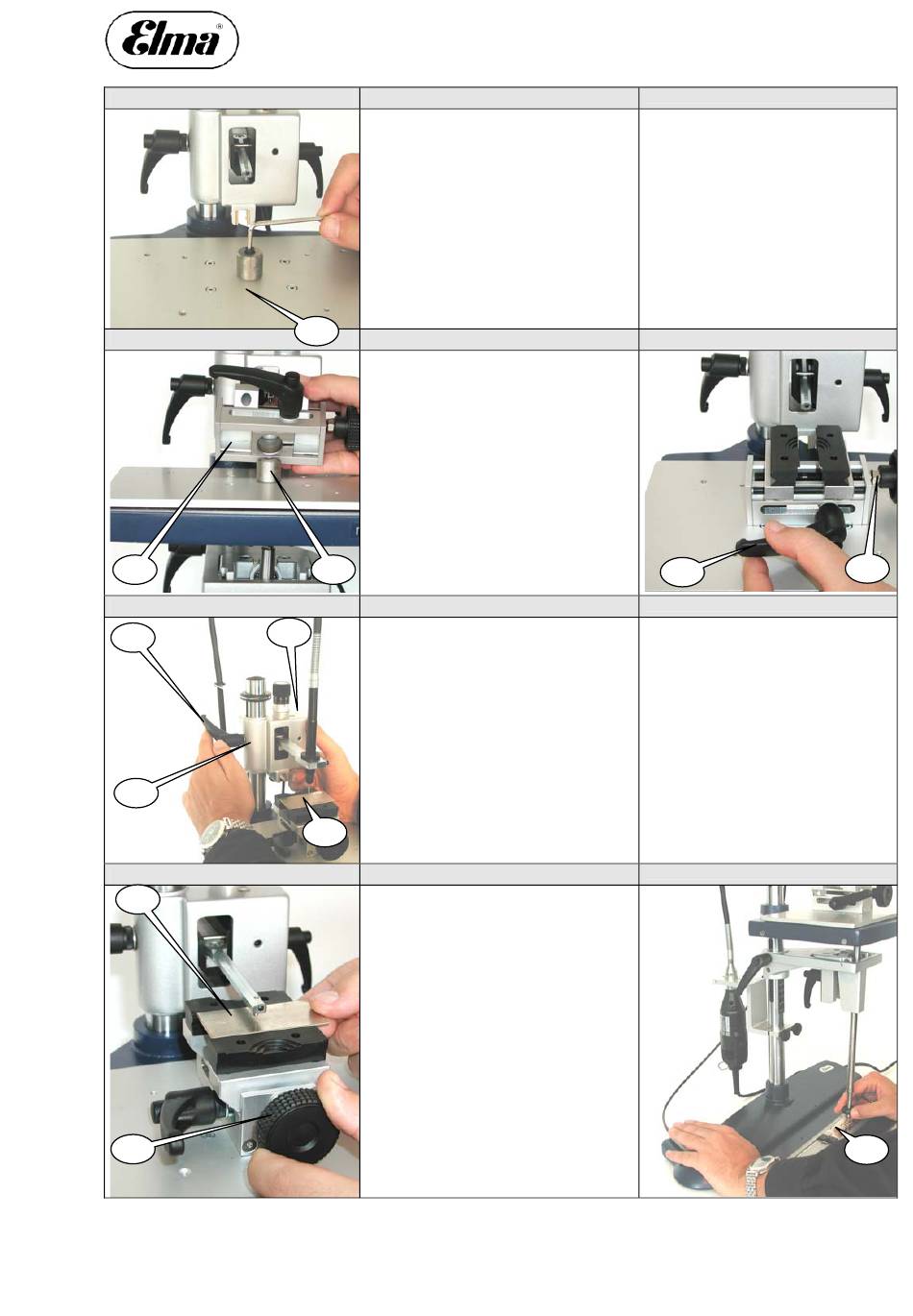

La queue de centrage (1) est
montée sur la tablette à l'aide de la
clé mâle coudée pour vis à six pans
creux.
1
Positionner le dispositif de serrage
(1) sur le cimblot.
L'alignement du dispositif de serrage
doit être effectué, le cas échéant, à
l'aide d'expédiants (2).
Ensuite, le dispositif de serrage est
arrêté en effectuant un demi-tour
dans le sens des aiguilles d'une
montre sur le levier noir (3). Fermer
les mâchoires de serrage sur le DS
en tournant le bouton tournant noir
(4) (dans le sens des aiguilles d'une
2
montre).
Desserrer le levier de serrage (2) et
recevoir le support de fraise dans le
module de support de fraise, aligner
la fraise sur le milieu (3) du DS.
Resserrer le levier de serrage (2),
desserrer le levier de serrage (1) sur
le module de support de fraise,
pousser le module, à l'aide de l'autre
main, vers le bas jusqu'à env. 10
mm au-dessus du DS.
Resserrer le levier de serrage (1).
4
Ouvrir les mâchoires de serrage du
DS en tournant le bouton tournant
noir. Serrer la pièce à graver.
Contrôler ensuite la zone des
caractères : c'est-à-dire palper la
première et la dernière lettre ainsi
que le milieu du mot à l'aide du doigt
suiveur. Si nécessaire, il est possible
de vérifier et de corriger quelques
paramètres : hauteur de caractères,
position du stencil, position de la
fraise et position du DS.
