RACCORDEMENTS
Plaques des raccordements
Les figures ci-dessous illustrent la
plaque des raccordements de l'unité
REF542plus aussi bien dans la
version du boîtier standard que du
boîtier agrandi.
Le boîtier agrandi peut loger trois
modules d'entrée et de sortie
binaires, le module de communica-
tion et le module de sortie analogi-
que de 0/4...20 mA ou, en alterna-
tive, le module d'entrée analogique
de 4...20 mA.
Le boîtier standard peut loger au
maximum deux modules d'entrée et
de sortie binaires et le module de
communication ou, en alternative, le
module de sortie analogique.

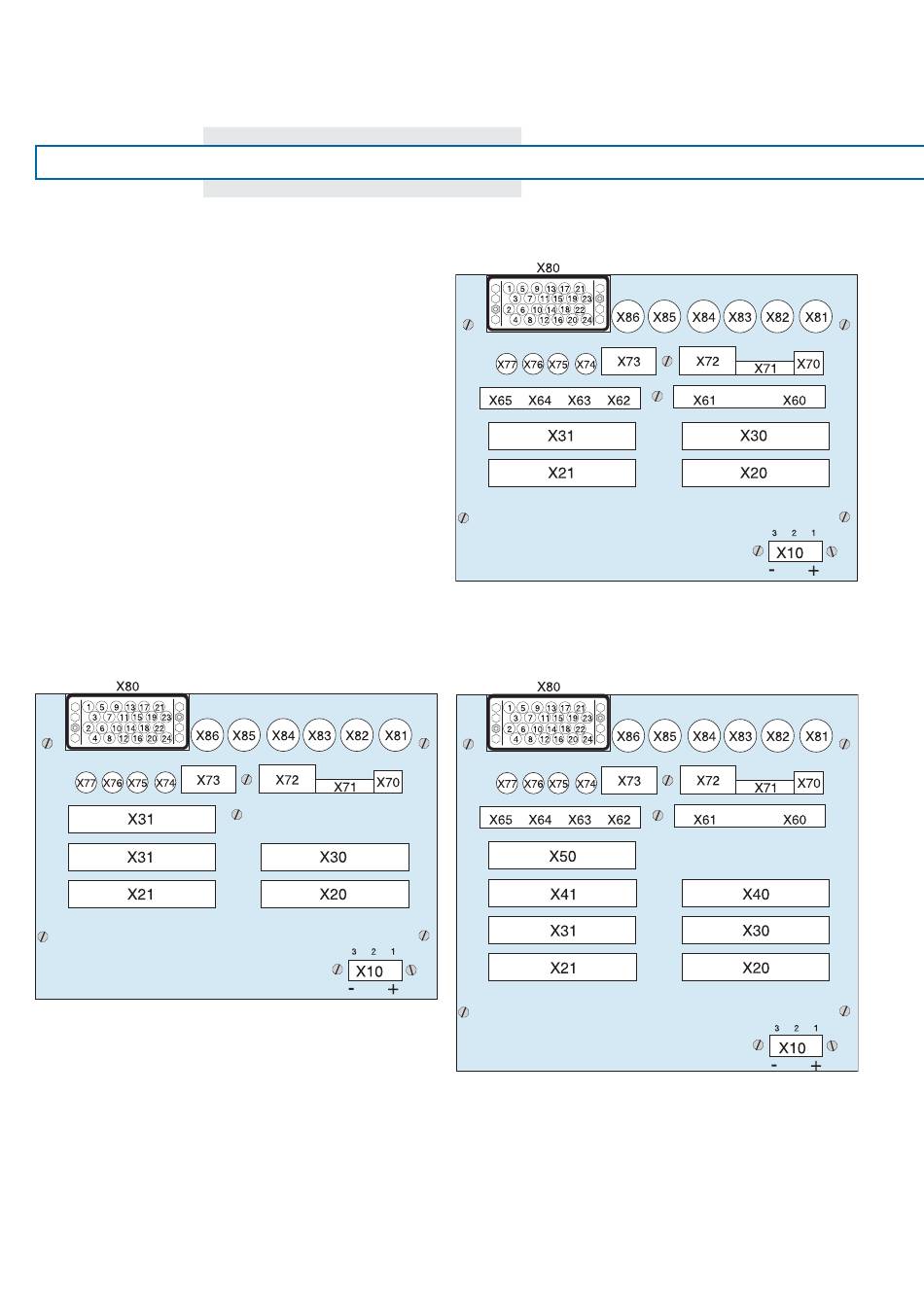

Plaque des raccordements du boîtier standard avec connecteur d'entrée
analogique mixte et connecteur pour le module sortie analogique de
0/4 ... 20 mA.
48
Plaque des raccordements du boîtier standard avec connecteur d'entrée
analogique mixte et connecteur pour le module de communication.
Plaque des raccordements du boîtier agrandi REF542plus.
