Il generatore può anche essere collegato a zig zag (tensione richiesta di 220 – 240 Volt a 50 Hz oppure 220 – 240 V a 60
Hz) ed il carico monofase deve essere collegato ai morsetti U1/T1 e V1/T2.
V2
T5
V1
T2
V5
T8
Alimentazione di soli carichi capacitivi
Si possono alimentare carichi trifasi simmetrici capacitivi (cosfì 0 in anticipo) per una potenza massima (in KVAR) pari a 0,25 volte la
potenza (in KVA) di targa.
3.8 Messa in servizio
Prima di mettere in servizio la macchina occorre verificare l'isolamento:
NON SI DEVE METTERE IN FUNZIONE LA MACCHINA SE LA RESISTENZA DI ISOLAMENTO E' INFERIORE A 5
MEGAOHM
Prima del primo avviamento, verificare:
- che i bulloni siano adeguatamente stretti
- che l'accoppiamento sia corretto
- che l'aria di raffreddamento sia sufficiente
- che le griglie di protezione siano al loro posto
- per gli alternatori monosupporto, che la coppia di serraggio dei dischi sia corretta.
Verifiche elettriche
Verificare che:
- l'impianto sia dotato di opportune protezioni differenziali, secondo le legislazioni vigenti in materia
- che il collegamento ai terminali della morsettiera siano correttamente eseguiti (morsetti ben stretti)
- che non ci siano inversioni di collegamenti o corto circuiti tra generatore ed interruttori esterni: è opportuno ricordare che
normalmente non esistono protezioni per cortocircuito tra alternatore ed interruttori esterni.
4. MANUTENZIONE
Qualsiasi intervento sulla macchina elettrica deve avvenire su autorizzazione del responsabile della sicurezza, a macchina
ferma ed a temperatura ambiente, scollegata elettricamente dall'impianto o dalla rete, (compresi gli ausiliari, come ad es. le scaldiglie
anticondensa). Devono inoltre essere prese tutte le precauzioni per evitare possibilità che la macchina venga riavviata
inavvertitamente durante le fasi di manutenzione.
4.1 Intervalli di ispezione e manutenzione
La frequenza delle ispezioni può variare da caso a caso e dipende dalla importanza dell'impianto e dalle condizioni ambientali e di
utilizzo.
Come regola generale si raccomanda una prima ispezione dopo circa 500 ore di funzionamento ( e comunque non oltre un anno):
successivamente almeno in occasione degli interventi di manutenzione del motore termico.
In occasione delle ispezioni si verificherà che:
- il generatore funzioni regolarmente senza rumori o vibrazioni anomale, che denotino danneggiamento dei cuscinetti
- i dati funzionali siano corretti
- l'ingresso dell'aria sia libero
- i cavi di collegamento non presentino segni di deterioramento e le connessioni elettriche siano fermamente serrate
- che tutti i bulloni di fissaggio siano adeguatamente stretti.
4.2 Manutenzione dei cuscinetti
I cuscinetti Lato D (lato accoppiamento) e Lato N (lato opposto accoppiamento) sono del tipo stagno, con una quantità di grasso che
acconsente un lungo periodo di funzionamento. Tale periodo ha una durata, in condizioni normali d'uso, di circa 20.000 ore per tutti i
cuscinetti.
In ogni caso, in occasione della revisione completa del gruppo, sostituire i cuscinetti.

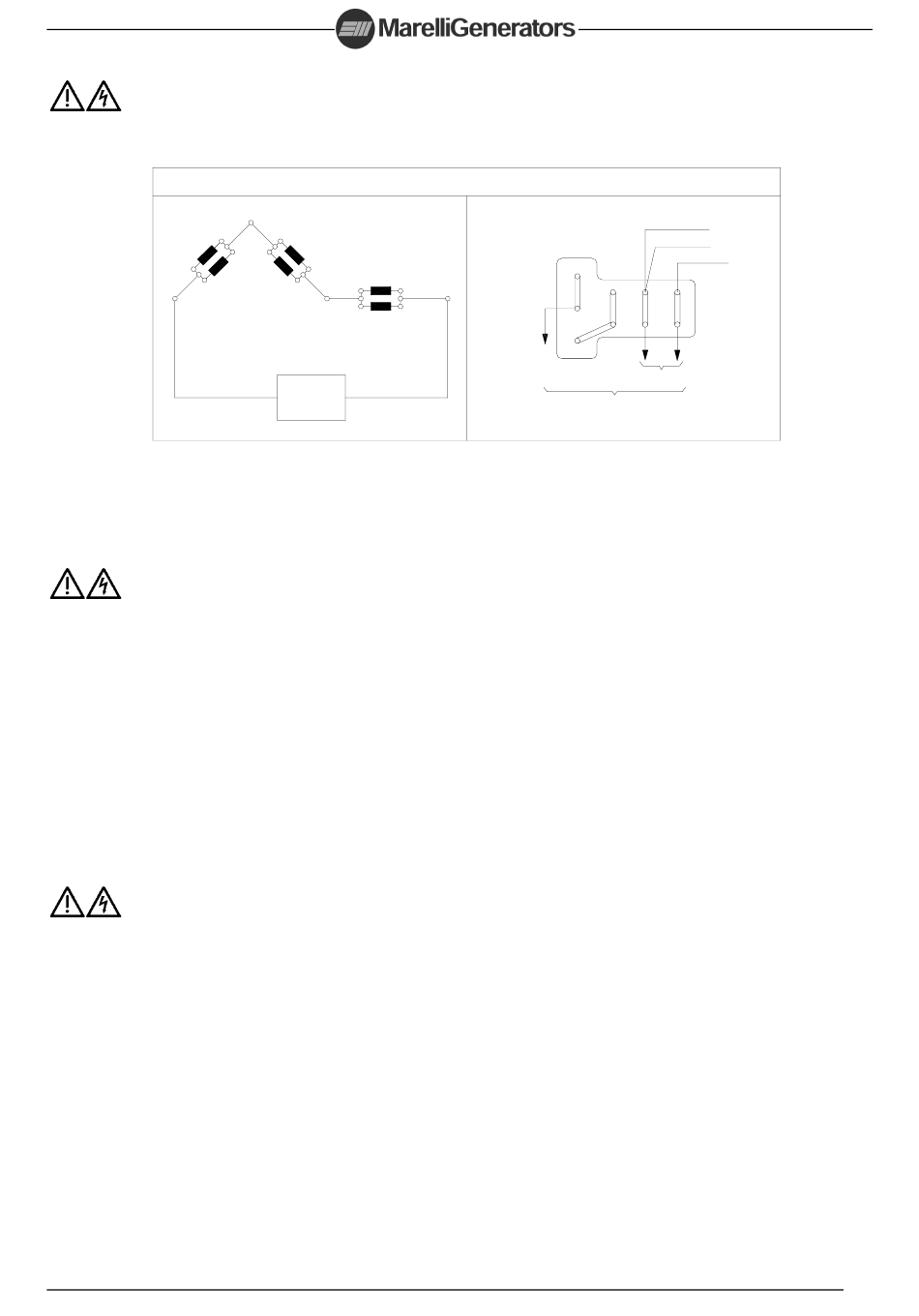

Collegamento zig-zag
W5
T9
W6
V6
W1
T12
T3
T11
U2
U1
T4
T1
W2
T6
U6
U5
T10
T7
CARICO
W6
(T12)
W2
(T6)
W5
(T9)
U6
(T10)
(T3) V1
U2
(T4)
W1
V6
(T11)
V2
(T5)
120 -110 V
7
ITALIANO
BIANCO-WHITE
NERO-BLACK
ROSSO-RED
V5
(T8)
U5
(T7)
(T2)
U1
(T1)
240 - 220V
