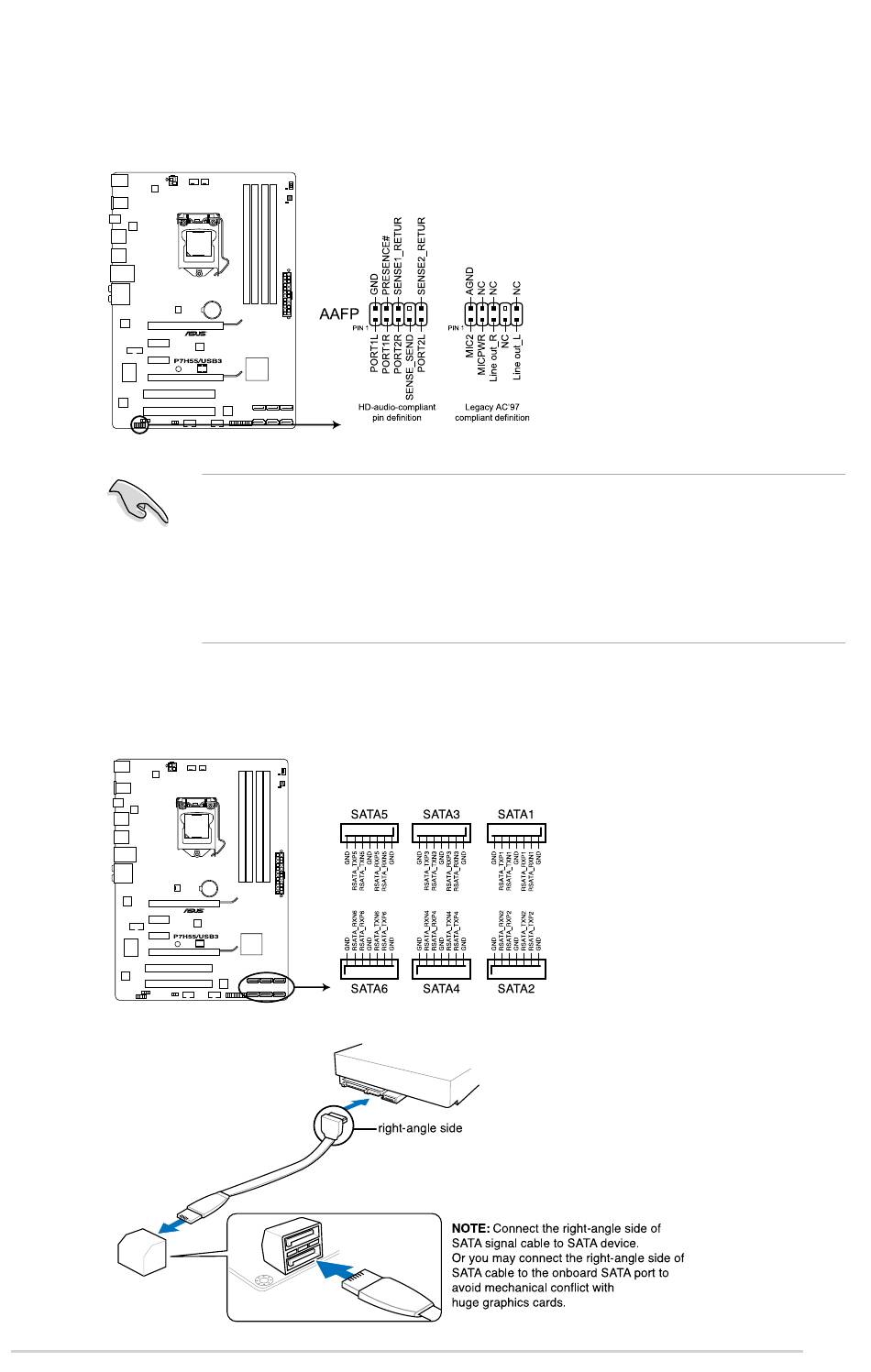

Connecteur pour port audio en façade (10-1 pin AAFP)
Ce connecteur est dédié au module E/S audio du panneau avant qui supporte les
standards AC '97 audio et HD Audio. Connectez une extremité du câble module audio
du panneau avant sur ce connecteur.
Connecteur pour port audio en façade de la P7H55/USB3
4.
Connecteurs Serial ATA Intel
Ces connecteurs sont destinés à des câbles Serial ATA pour la connexion de disques
durs et de lecteurs optiques Serial ATA.
Connecteurs SATA 3.0Gb/s de la P7H55/USB3
1-24
•
Nous vous recommandons de brancher un module High-Definition Audio sur ce
connecteur pour bénéficier de la fonction High Definition Audio de la carte mère.
•
Si vous souhaitez connecter un module High-Definition Audio en façade via ce
connecteur, assurez-vous que l'élément Front Panel Type du BIOS soit réglé sur
[HD]. Pour les modules AC'97, réglez l'élément Front Panel Typ sur [AC97]. Par
défaut, ce connecteur est défini sur [HD Audio].
H55 (7-pin SATA 1-6)
®
Chapitre 1 : Introduction au produit
