Sonnerie additionnelle G SAV 12
GENERALITE
La sonnerie additionnelle G SAV12 et prévue pour fonctionner avec tous les postes audio ou vidéo de la
gamme G2+
RECOMMANDATIONS
- L'installation doit passer au moins à 40 cm de toute autre installation.
- Avant de procéder à des modifications de l'installation, veuillez couper l'alimentation électrique.
- L'installation et la manipulation de ces systèmes ne doivent être réalisées que par du personnel
autorisé et compétent.
- Vérifiez toutes les connexions avant de mettre en marche le système.
CARACTERISTIQUE
- Alimentation de 12 Volt continu
- Consommation : inférieure à 50 mA
- Puissance : 80 dB
- Sonnerie 2 tons
- Câblage en 2 fils
- Ne nécessité pas de pile ou d'alimentation supplémentaire
CABLAGE

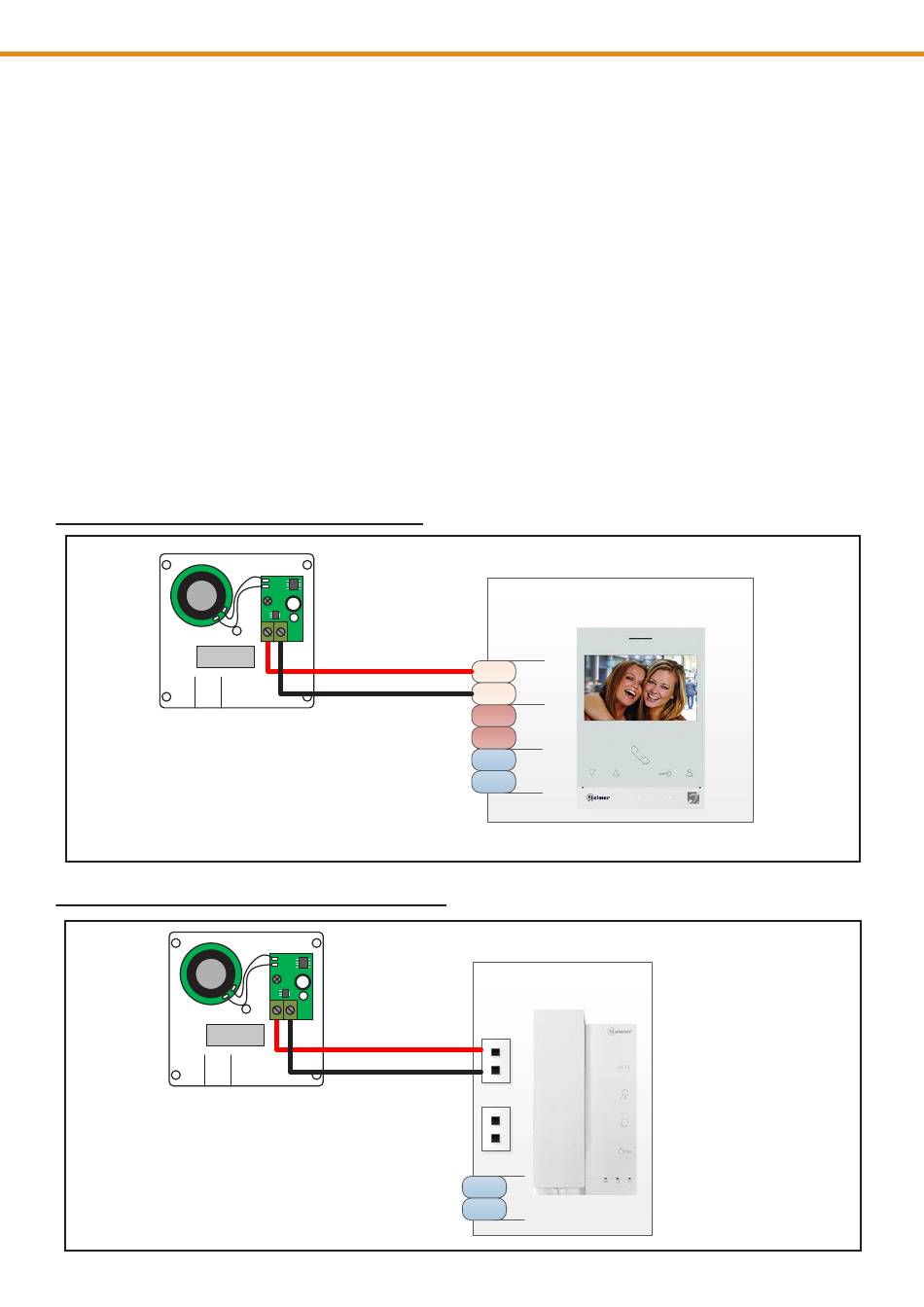

Câblage avec moniteur vidéo ART 4 et 7 G2+:
- / +
- / +
Câblage avec combiné audio ART et TART G2+ :
- / +
- / +
G ART 4L H/G2P
G ART 4L H/G2P
SA
GND
SA
HZ
GND
HZ
HZ
BUS
HZ
BUS
BUS
BUS
G TART /G2P
G TART /G2P
SA
SA
GND
GND
BUS
BUS
BUS
BUS
