Setup
1. Faisceau
2. Connecteur de compteur
horaire
3.
Acheminez le faisceau le long du côté droit de la
machine en suivant le câble de commande. Placez
le faisceau sur le câble de commande et glissez-le
dans l'encoche du support de la trémie. Continuez
d'acheminer le faisceau entre le support de trémie
droit et le tube de la trémie. Branchez le faisceau
de l'épandeur au moteur de l'épandeur, comme
montré à la Figure 8. Insérez les trois clips
serre-câble du faisceau dans les trous du cadre
principal de la trémie pour fixer le faisceau en
place.
4.
Retirez le capuchon du fil d'accessoire sur le
faisceau de câblage principal, et branchez-le au
faisceau de l'accessoire épandeur, comme montré
à la Figure 9.
Remarque: Sur les modèles de 61 cm (24 po),
débranchez le connecteur de l'adaptateur du
faisceau principal des accessoires.

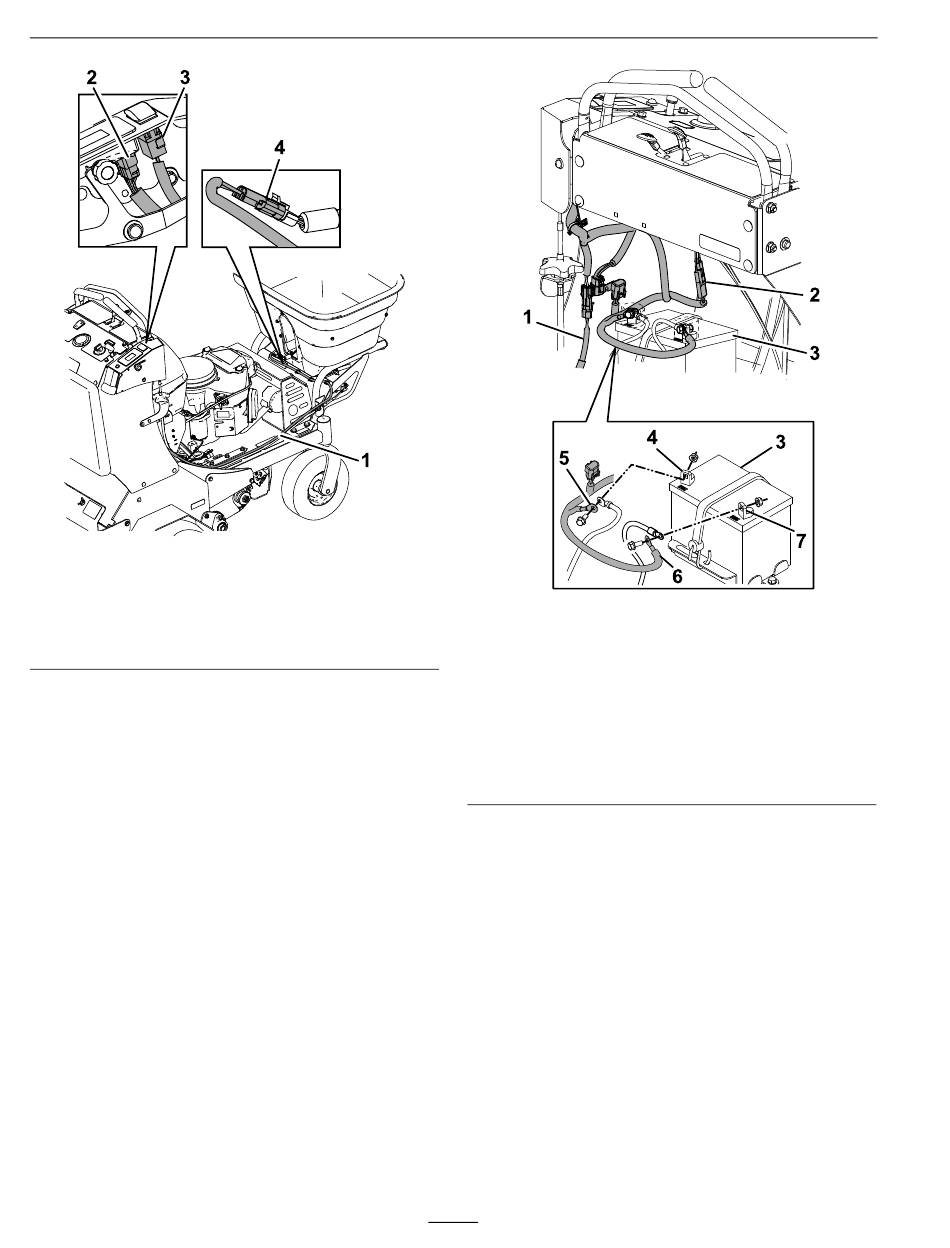

Figure 8
3. Interrupteur
marche/arrêt
4. Connecteur du moteur
g213636
1. Faisceau de l'épandeur
2. Prise d'accessoire
3. Batterie
4. Borne positive de la batterie
5. Connexion batterie positive du faisceau de l'épandeur
6. Connexion batterie négative du faisceau de l'épandeur
7. Borne négative de la batterie
5.
Retirez et conservez l'écrou et le boulon de la
borne positive sur la batterie. Installez le câble
positif du faisceau d'accessoire (l'avant dernière
cosse en anneau, voir Figure 9) et le câble positif
du faisceau principal à l'avant de la borne positive
de la batterie et fixez-les avec l'écrou et le boulon.
Répétez cette procédure pour le câble négatif.
6.
Utilisez le clip de bord pour fixer le faisceau au
panneau droit de l'aérateur.
7.
Utilisez les attaches autobloquantes restantes pour
attacher le faisceau au cadre et/ou au câble de
commande.
Sur les modèles de 61 cm (24 po), attachez le câble
et le faisceau au ressort de levage sur le cadre.
14
Figure 9
g213882
