4.0 Sécurité optimale
4.1 Respect des limites de charges
Les limites de charges doivent respectées. N'oubliez pas que le Logiflex Rotator est
conçu pour supporter des charges uniformément réparties. Dans le cas contraire, les
fourches risquent de se plier sous le poids.
A NOTER ! Les fourches doivent être en position horizontale pendant tous
déplacements.
La capacité maximum du Rotator est de 1000 kg / 700 mm (cf diagramme)

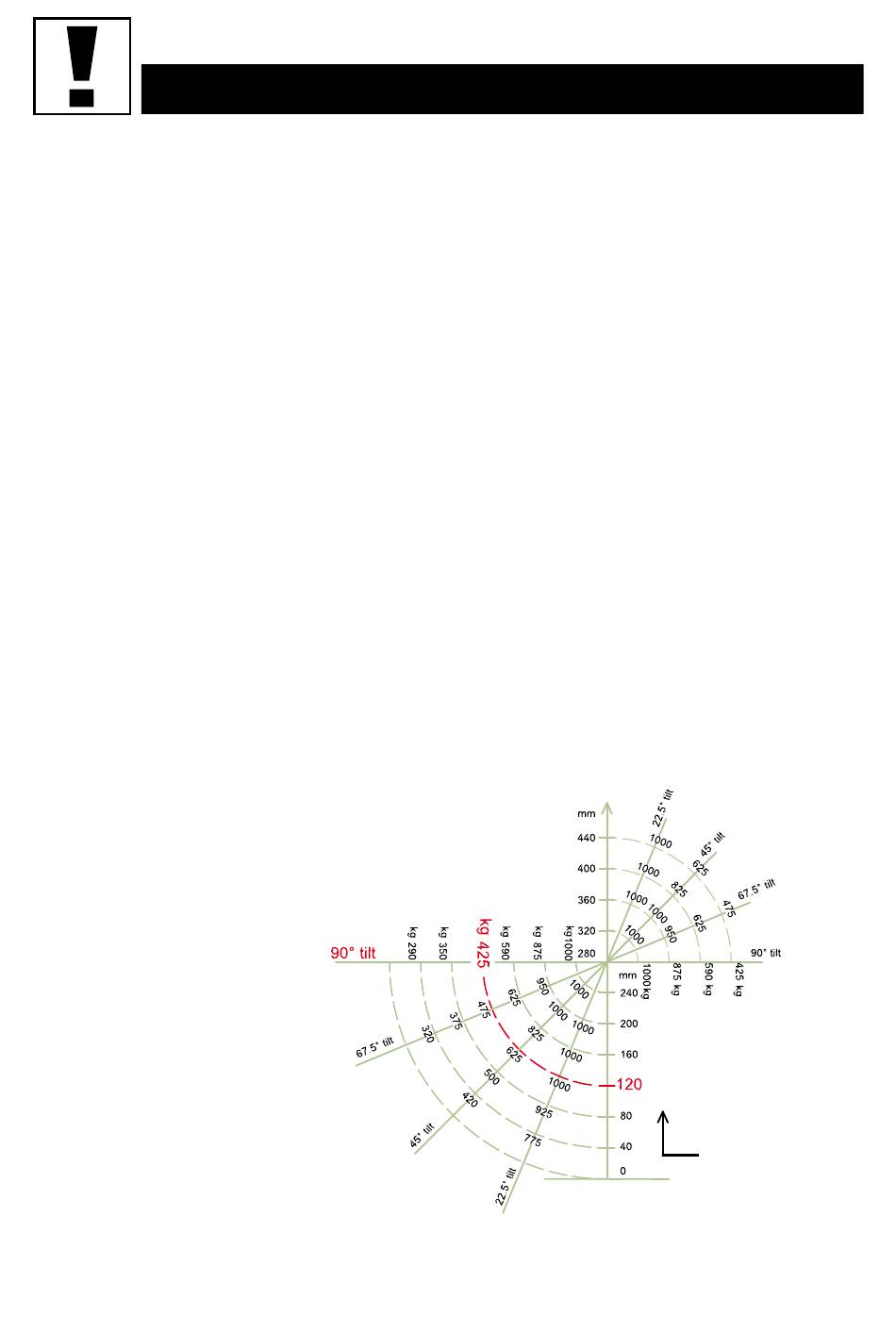

Diagramme de charge
Quand les fourches sont penchées, la répartition des charges change. Ce qui
signifie que la capacité de charge de basculement diminue lorsque la distance entre
le centre de gravité et le centre de rotation augmente.
Pour utiliser le diagramme, vous devez connaitre 3 éléments :
•
La distance entre le bord supérieur des fourches ou le bord inférieur de la
console variable et le centre de gravité de la charge.
•
Le degré de rotation requis.
•
Le poids de la charge.
Par exemple :
-
Le centre de gravité est placé
à 120 mm (A) au dessus
des fourches,
-
Le basculement est de 90°(B),
-
Le poids de la charge est 400 kg
Selon le diagramme,
la capacité de charge
sera dans ce cas de
425 kg (c).
A NOTER ! Si la distance à partir
du centre de gravité excède les
mesures indiquées dans le diagramme,
le gerbeur risque très fortement de se renverser au cours de la rotation.
10
C
B
A
Distance du centre de
gravité au bord supérieur des
fourches/au bord inférieur de
la console variable.
Bord supérieur des four-
ches/bord inférieur de la
console variable.
