5.4. Test de continuité et test de diode
ATTENTION
Avant d'effectuer tout test de continuité, vérifier que la résistance à mesurer n'est pas sous tension. Le
non-respect de cette prescription peut engendrer de graves blessures à l'utilisateur.

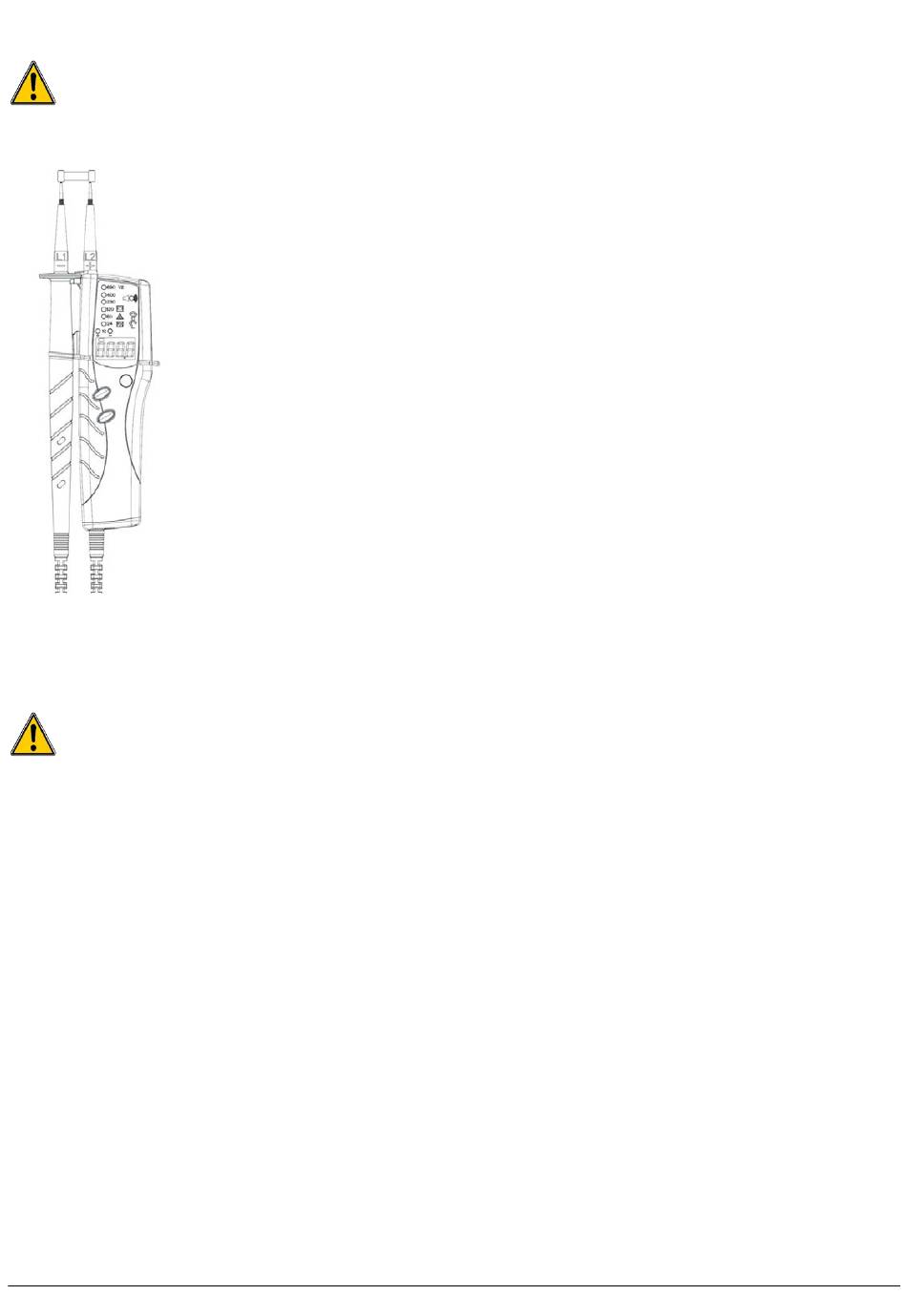

Fig. 6 : Test de continuité
5.5. Test des lampes
ATTENTION
Pendant le test, ne pas toucher la prise de courant de la lampe, car des résultats peu fiables peuvent
apparaître.
Pendant le test, ne pas toucher l'embout d'essai, car il y a une tension d'essai élevée.
Pendant le test, ne toucher aucun autre objet en dehors de la lampe sous test avec l'embout d'essai.
Après un Test sur les lampes, il faut attendre pendant 5 secondes avant de pouvoir exécuter une mesure de
Tension.
L'instrument permet de détecter rapidement la présence de pannes sur les lampes à décharge remplies de gaz à basse ou
haute pression.
Procédure de mesure :
Toucher avec l'embout L2 (voir Fig. 1 page 7 – point 2) le verre ou la prise d'alimentation de la lampe.
•
Appuyer sur la touche « Test » (voir Fig. 1 page 7 – point 8) et la garder enfoncée tout au long de l'essai.
•
Au bout de 0.5 secondes environ, si le gaz à l'intérieur de la lampe est efficace, cette dernière commence à
•
clignoter.
Test de tubes fluorescents
Si pendant le test les tubes fluorescents sont éclairés, mais ne fonctionnent pas après l'installation, le filament en spirale ou
le chargeur pourraient être défectueux.
Les filaments et les chargeurs peuvent être testés en utilisant le test de Continuité de l'instrument (voir le § Test de
continuité).
12
Procédure de mesure pour les tests de continuité :
1. Connecter les bornes de mesure L1 et L2 à l'objet sous test (voir Fig. 6).
2. L'instrument s'allume automatiquement avec la LED RX (voir page 7 Fig. 2 –
point 6) et l'alarme émet un son continu en cas de test de continuité positif.
3. Le test de continuité est actif si la résistance sous test est inférieure à 500 k .
Procédure de mesure pour les test des diodes (ce test est OK pour les diodes de
redressement standard, de signalisation, de Schottky, mais ne fonctionne pas pour
les LED):
1. Connectez la sonde L2 (voir Fig. 1 page 7- point 2) à la cathode de la diode et
connectez la sonde L1 (voir Fig. 1 page 7 - point 3) à l'anode → la LED RX
s'illumine simultanément pas et il n'y a aucun signal sonore
2. Connectez la sonde L1 à la cathode de la diode et connectez la sonde L2 à
l'anode → la LED RX ne s'allume pas et il n'y a aucun signal sonore
En cas de mesures dans des endroits peu éclairés, appuyer sur la touche Torche
(voir Fig. 1 page 7 – point 7) pour activer le stylet de pointage LED blanc.
Fonctions de l'instrument
