Manuels Connexes pour Avigilon H6M-D
Sommaire des Matières pour Avigilon H6M-D

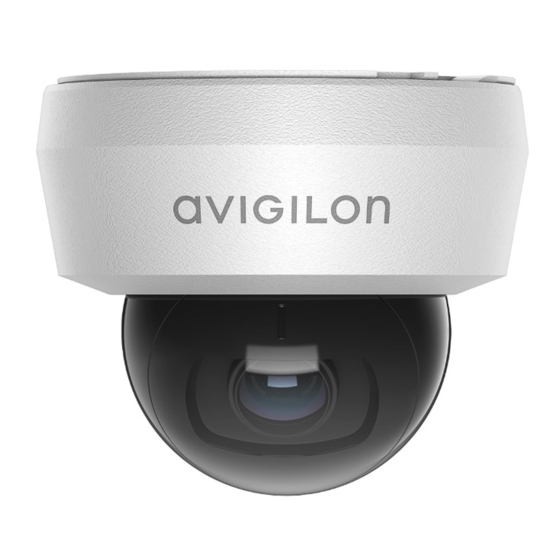

- Page 1 Guide d'installation Avigilon Modèles de caméras Mini Dome H6M : Fixation en surface : H6M-D(-IR) Fixation au plafond : H6M-D(-IR) + H6M-MT-DCIL1 Fixation suspendue : H6M-D(-IR) + H6M-MT-NPTA1...
- Page 2 été exposé à la pluie ou à l'humidité (présence de moisissure), lorsqu'il ne fonctionne pas normalement ou lorsqu'il a chuté. N'utilisez pas de détergents puissants ou abrasifs lorsque vous nettoyez le corps de l'équipement. Utilisez uniquement les accessoires recommandés par Avigilon.
- Page 3 Consulter le distributeur ou un technicien expérimenté dans le domaine de la radio/télévision. Tout changement ou modification apporté à cet équipement non expressément approuvé par Avigilon Corporation ou des tiers autorisés par Avigilon Corporation pourrait annuler l'autorisation accordée à...
- Page 4 © 2022, Avigilon Corporation. Tous droits réservés. AVIGILON, le logo AVIGILON, AVIGILON CONTROL CENTER, et ACC sont des marques de commerce de Avigilon Corporation. ONVIF est une marque déposée de Onvif, Inc. Les autres noms ou logos mentionnés dans le présent document sont susceptibles d’être des marques de commerce de leurs détenteurs respectifs.
-
Page 5: Table Des Matières
Table des matières Présentation générale Vue du corps de la caméra Présentation de la fixation suspendue Vue du dôme Vue de l’adaptateur de montage en surface Vue du montage au plafond Vue du dôme Vue de l'adaptateur de montage au plafond Présentation de la fixation suspendue Vue du dôme Vue de l’adaptateur de montage en suspension... - Page 6 Orientation de la caméra (Facultatif) Configuration du stockage embarqué Configuration de la caméra Pour plus d'informations Voyant LED d'état de connexion Dépannage des connexions réseau et du comportement des voyants Démontage d'une caméra installée Retirer la caméra de l’adaptateur de montage en surface Retirer la caméra de l’adaptateur de montage au plafond Retirer la caméra de l’adaptateur de montage suspendu Réinitialiser les paramètres d'usine par défaut...
-
Page 7: Présentation Générale
Présentation générale Remarque : Veillez à ne pas rayer la caméra. Les marques ou traces de doigt qui en résultent sont susceptibles d'affecter la qualité globale de l'image. Laissez en place les protections extérieures de la caméra jusqu'à la fin de l'installation. Vue du corps de la caméra 1. -
Page 8: Présentation De La Fixation Suspendue
Compatible avec les cartes microSD pour le stockage embarqué. Installez les cartes microSD de sorte que les contacts métalliques soient orientés vers la base de la caméra. Reportez-vous à l'icône située à côté du logement de la carte pour connaître l'orientation de la carte. Pour plus d'informations, voir (Facultatif) Configuration du stockage embarqué... -
Page 9: Vue De L'adaptateur De Montage En Surface
Vue de l’adaptateur de montage en surface 1. Encoches de fixation de la caméra Encoches dans lesquelles les clips du boîtier de la caméra sont insérés pour attacher le corps de la caméra à l’adaptateur de montage en surface. 2. Guide des logos Indique le sens d'orientation des logos une fois l'installation terminée. -
Page 10: Vue Du Montage Au Plafond
Vue du montage au plafond Vue du dôme 1. Corps de la caméra Le corps principal de la caméra, y compris les mécanismes internes d’orientation de la caméra. 2. Cache de montage au plafond Utilisé pour protéger le loquet de la caméra, l'intérieur de la caméra et l'adaptateur de montage. 3. -
Page 11: Vue De L'adaptateur De Montage Au Plafond
Vue de l'adaptateur de montage au plafond 1. Trou passe-câble Trou passe-câble pour les câbles requis pour faire fonctionner la caméra. 2. Encoches de fixation de la caméra Encoches dans lesquelles les clips du boîtier de la caméra sont insérés pour attacher le corps de la caméra à... -
Page 12: Présentation De La Fixation Suspendue
Utilisé pour fixer la caméra à un tuyau NPT mâle fileté de 1/2 po. 4. Tuyau NPT Utilisé pour l’installation de caméras sur des plafonds. Remarque : Le tuyau NPT n’est pas un accessoire inclus fourni par Avigilon et doit être obtenu séparément. Présentation de la fixation suspendue... -
Page 13: Vue De L'adaptateur De Montage En Suspension
Vue de l’adaptateur de montage en suspension 1. Trou passe-câble Trou passe-câble pour les câbles requis pour faire fonctionner la caméra. 2. Encoches de fixation de la caméra Encoches dans lesquelles les clips du boîtier de la caméra sont insérés pour attacher le corps de la caméra à... -
Page 14: Préparation De L'installation
Préparation de l'installation Outils et matériel requis Les outils suivants sont nécessaires pour terminer l’installation, mais ne sont pas inclus dans le package : Cruciforme Phillips n° 2 — pour fixer la caméra à une surface de montage. Configuration en boîte avant le déploiement La caméra est équipée d'un connecteur RJ45 qui est accessible depuis l'extérieur de la boîte pour les utilisateurs qui souhaitent configurer les paramètres de la caméra avant d'installer la caméra. -
Page 15: Installation Et Orientation Des Caméras Vidéo D'analyse
Installation et orientation des caméras vidéo d'analyse Lorsque vous installez une caméra d'analyse vidéo Avigilon, suivez les recommandations d'installation et d'orientation fournies afin d'optimiser la capacité d'analyse de la caméra : La caméra doit être installée au-dessus de 2,74 m (9 pieds). -
Page 16: Installation Pour Montage En Surface
Installation pour montage en surface Contenu du conditionnement de la caméra Assurez-vous que le conditionnement contient les éléments suivants : Avigilon Caméra Mini Dome H6M. Autocollant du modèle de montage en surface 2 vis et chevilles pour parois pleines Adaptateur de montage sur surface Cache de montage en surface À... - Page 17 1. Utilisez le gabarit de montage pour percer deux trous de montage dans la surface de montage et percer le trou d’entrée de câble. 2. Faites passer le câble Ethernet requis par le trou du câble. 3. Vissez les deux vis pour fixer l’adaptateur de montage à la surface de montage. À...
-
Page 18: Installation De La Base De L'appareil À L'adaptateur De Montage
Installation de la Base de l’appareil à l’adaptateur de montage Remarque : Veillez à ne pas rayer ou toucher la bulle du dôme. Les marques ou traces de doigt qui en résultent sont susceptibles d'affecter la qualité globale de l'image. Laissez en place les protections extérieures de la bulle du dôme jusqu'à... - Page 19 Connexion à la caméra sur la page 33 Orientation de la caméra sur la page 34 Après avoir verrouillé la caméra dans la bonne position, fixez le cache à l’adaptateur de montage, en procédant comme suit : 1. Repérez les deux encoches en relief à l'intérieur du cache. 2.
-
Page 20: Installation De Montage Au Plafond
Installation de montage au plafond Contenu du conditionnement de la caméra Assurez-vous que le conditionnement contient les éléments suivants : Avigilon Caméra Mini Dome H6M. Les accessoires suivants sont inclus, mais pas requis, pour une installation avec un adaptateur de montage au plafond : Autocollant du modèle de montage en surface... - Page 21 1. Utilisez le gabarit de montage pour percer un trou d'entrée dans le plafond pour la caméra. 2. Insérez l’adaptateur de montage au plafond dans le trou d’entrée puis faites passer le câble nécessaire par l’adaptateur. À l’aide de l’adaptateur de montage au plafond...
- Page 22 3. Retirez le dispositif de retenue de la pince tenant les brides de serrage en place. 4. Poussez vers le haut les poignées de pince orange afin que les bras métalliques sortent de l’adaptateur de montage. 5. Le pouce sur le bord extérieur de l’adaptateur de montage et l'index sur l'une des poignées de pince orange, forcez la pince vers le bas jusqu'à...
-
Page 23: Installation De La Base De L'appareil À L'adaptateur De Montage
6. Répéter l' étape précédente de l'autre côté. Assurez-vous que les deux pinces soient au même niveau et horizontales. Installation de la Base de l’appareil à l’adaptateur de montage Remarque : Veillez à ne pas rayer ou toucher la bulle du dôme. Les marques ou traces de doigt qui en résultent sont susceptibles d'affecter la qualité... -
Page 24: Fixer Le Cache Avant
2. Positionnez la caméra dans l’adaptateur de montage, en réinsérant le câble connecté à travers le trou passe-câble. 3. Alignez les clips du boîtier de la caméra sur la base de la caméra aux fixations de la caméra sur l'adaptateur de montage. Insérez la base de la caméra dans l’adaptateur de montage. La base de la caméra s’enclenche et tient solidement. - Page 25 3. Faites tourner le cache dans le sens des aiguilles d'une montre jusqu'à qu'il s'enclenche. Fixer le cache avant...
-
Page 26: Installation De Montage En Suspension
Installation de montage en suspension Contenu du conditionnement de la caméra Assurez-vous que le conditionnement contient les éléments suivants : Avigilon Caméra Mini Dome H6M. Les accessoires suivants sont nécessaires pour une installation avec adaptateur de fixation suspendue : Adaptateur de montage sur surface... - Page 27 1. Placez l’adaptateur NPT contre le tuyau NPT en suspens et tournez dans le sens horaire. 2. Faites passer le câble Ethernet requis dans l'adaptateur suspendu. 3. Alignez la partie la plus large des encoches de trous de vis de la caméra sur la plaque murale avec les deux vis dans l'adaptateur NPT et poussez la plaque murale en place, de sorte que les vis passent à...
- Page 28 4. Faites tourner la plaque dans le sens des aiguilles d'une montre pour que les deux vis soient alignées avec la partie étroite des encoches de trous de vis. Vous pouvez également régler l'emplacement du logo sur le cache en faisant tourner la plaque. À...
- Page 29 5. Serrez les deux vis pour fixer la plaque murale à l'adaptateur NPT. À l’aide de l’adaptateur en suspension...
-
Page 30: Installation De La Base De L'appareil À L'adaptateur De Montage
Installation de la Base de l’appareil à l’adaptateur de montage Remarque : Veillez à ne pas rayer ou toucher la bulle du dôme. Les marques ou traces de doigt qui en résultent sont susceptibles d'affecter la qualité globale de l'image. Laissez en place les protections extérieures de la bulle du dôme jusqu'à... -
Page 31: Fixer Le Cache Avant
Fixer le cache avant Remarque : Avant d'installer le cache, nous vous recommandons de vous connecter à la caméra et de régler le champ de vision qu'elle couvre ainsi que les paramètres d'image et d'affichage. Pour plus d’informations, consultez : Connexion à la caméra sur la page 33 Orientation de la caméra sur la page 34 Après avoir verrouillé... - Page 32 3. Faites tourner le cache dans le sens des aiguilles d'une montre jusqu'à qu'il s'enclenche. Fixer le cache avant...
-
Page 33: Connexion À La Caméra
Pour plus d'informations, consultez le Guide de l'utilisateur du Avigilon Camera Configuration Tool . Avigilon Control Center version 7.4 ou ultérieure du logiciel, ou version 6.14.12 ou ultérieure : lors de la connexion d'une caméra dans l'état par défaut, le logiciel client vous demandera de créer un nouvel utilisateur. -
Page 34: Accès Au Flux Vidéo En Direct
Les paramètres d'adresse IP peuvent être modifiés au moyen d'une des méthodes suivantes : Interface du navigateur Web du dispositif : http://<camera IP address>/. Application logicielle NVMS (Network Video Management Software, par exemple, le logiciel Avigilon Control Center™). Méthode ARP/Ping. Pour plus d'informations, consultez Configuration de l’adresse IP par le biais de la... - Page 35 3. Faites pivoter le loquet de verrouillage pour le placer en position fermée. Orientation de la caméra...
-
Page 36: (Facultatif) Configuration Du Stockage Embarqué
4. Dans l’interface du navigateur Web de la caméra ou le logiciel Avigilon Control Center, ajustez les paramètres d’image et d’affichage de la caméra. (Facultatif) Configuration du stockage embarqué Pour utiliser la fonction de stockage embarqué de la caméra, vous devez insérer une carte microSD dans la fente pour carte microSD. - Page 37 Guide de l'utilisateur client Avigilon Control Center Guide de l'utilisateur de l'interface Web — Avigilon Caméras haute définition IP H4 et H5 Guide de l'utilisateur Avigilon Camera Configuration Tool Conception d’un site avec analyse vidéo Avigilon Ces guides sont disponibles sur help.avigilon.com...
-
Page 38: Voyant Led D'état De Connexion
à un serveur ACC™. La valeur connectée par défaut peut être changée en « Off » à l’aide de l’interface utilisateur Web de la caméra. Pour plus d'informations, reportez-vous au Avigilon Guide de l'utilisateur de l'interface Web pour la caméra haute définition IP H4 et H5. - Page 39 Comportement LED Solution suggérée Les deux voyants sont éteints et la Vérifier la page de configuration General dans l'interface Web caméra n'est pas connectée ou ne de la caméra pour vous assurer que les voyants ne sont pas diffuse pas de vidéo désactivés.
-
Page 40: Démontage D'une Caméra Installée
Démontage d'une caméra installée Retirer la caméra de l’adaptateur de montage en surface 1. Faites tourner le cache dans le sens inverse des aiguilles d'une montre jusqu'à ce qu’il se détache. Une certaine force est requise pour libérer le cache. Vous entendrez un clic quand il se détache. 2. -
Page 41: Retirer La Caméra De L'adaptateur De Montage Au Plafond
Retirer la caméra de l’adaptateur de montage au plafond 1. Faites tourner le cache dans le sens inverse des aiguilles d'une montre jusqu'à ce qu’il se détache. Une certaine force est requise pour libérer le cache. Vous entendrez un clic quand il se détache. 2. -
Page 42: Retirer La Caméra De L'adaptateur De Montage Suspendu
Retirer la caméra de l’adaptateur de montage suspendu 1. Faites tourner le cache dans le sens inverse des aiguilles d'une montre jusqu'à ce qu’il se détache. Une certaine force est requise pour libérer le cache. Vous entendrez un clic quand il se détache. 2. -
Page 43: Réinitialiser Les Paramètres D'usine Par Défaut
Réinitialiser les paramètres d'usine par défaut Si le dispositif ne fonctionne plus comme attendu, vous pouvez opter pour la restauration de ses paramètres d’usine par défaut. Utilisez le bouton de réinitialisation du firmware pour réinitialiser le dispositif. Le bouton de réinitialisation du firmware est présenté... -
Page 44: Configuration De L'adresse Ip Par Le Biais De La Méthode Arp/Ping
ARP/Ping method est cochée dans l'interface du navigateur Web de la caméra. Pour plus d'informations, voir le Guide de l'utilisateur de l'interface Web pour la caméra haute définition IP H4 et H5 Avigilon. 1. Identifiez et copiez l'adresse MAC répertoriée sur l'étiquette de numéro de série pour référence. -
Page 45: Garantie Limitée Et Assistance Technique
Garantie limitée et assistance technique Les conditions de garantie Avigilon de ce produit sont fournies à avigilon.com/warranty. Le service de garantie et l’assistance technique peuvent s’obtenir en contactant l’Assistance technique Avigilon : avigilon.com/contact. Garantie limitée et assistance technique...
