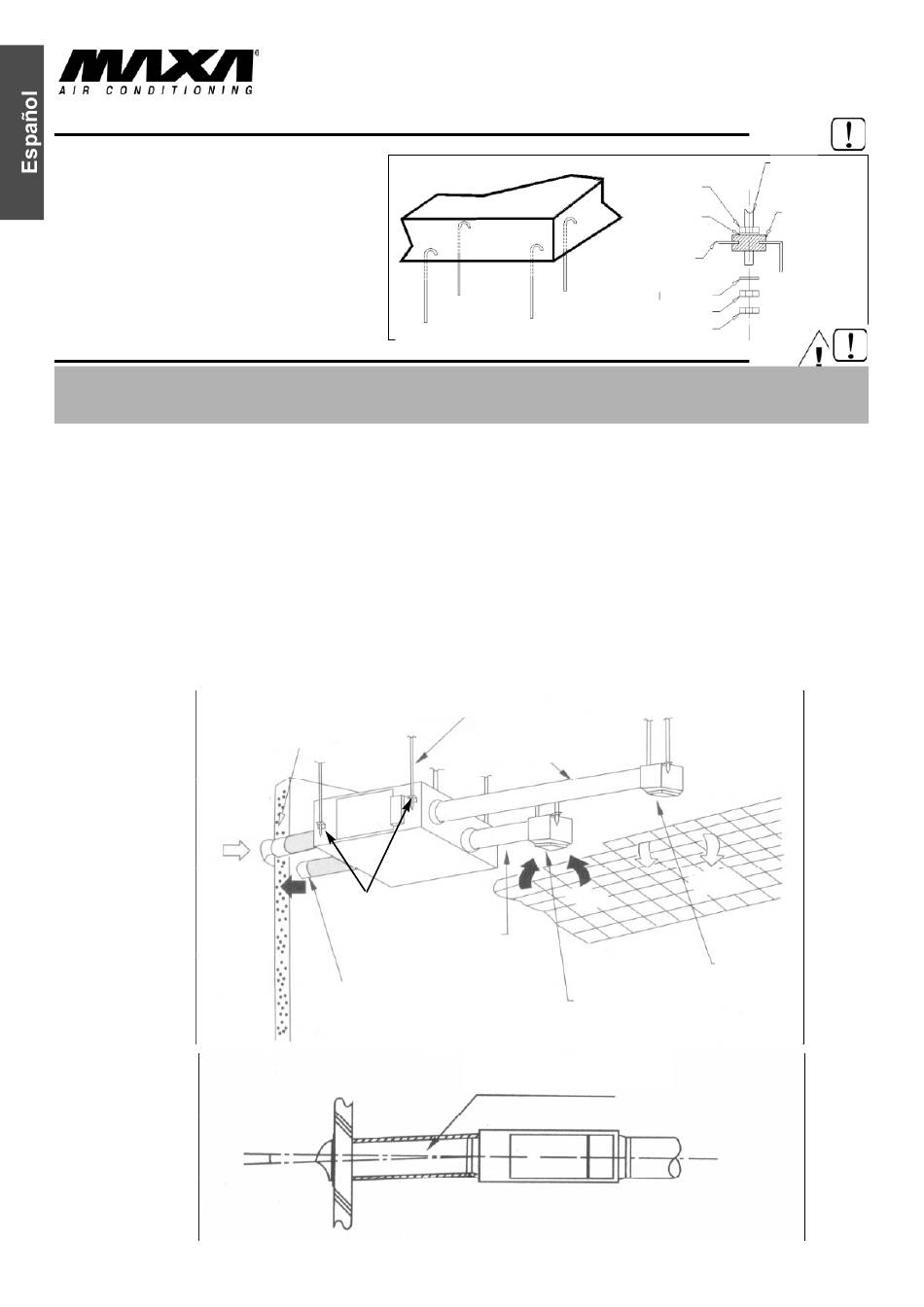

3.5 Posicionamiento del equipo
A continuación, unas secuencias del montaje:
1. Realizar los agujeros en el techo y fijar 4
tirantes roscados tipo M8 (véase figura).
2. Instalar la unidad en los 4 tirantes por
medio de los estribos especiales laterales.
3. Fijar la unidad cierrando los bulones de fija-
ción.
IMPORTANTE: ESTÁ PROHIBIDO ENCENDER LA UNIDAD OTA micro SI LAS BOCAS DE LOS VENTILADORES
NO ESTÁN CANALIZADAS O PROTEGIDAS CON REJILLAS CONTRE LOS ACCIDENTES SEGÚN LA NORMA
3.6 Conexiones a las tuberías
• Las tuberías deben ser dimensionadas según la instalación y las caracteristicas airaulicas de los ventiladores de la
unidad. Un cálculo no correcto de las tuberías causa perdidas de potencia o la intervención de posibles dispositivos
instalados en el sistema.
• Reducir al mínimo posible las curvas de las tuberías y las reducciones de sección que causan perdidas de carga.
• Para prevenir la formación de condensa y apagar el ruido, se aconseja utilizar tuberías termoestables.
• Si se utilizan tuberías rigidas, para evitar la transmisión de vibracciones del equipo en el ambiente, se aconseja inter-
poner un junto contre las vibracciones entre las bocas de ventilación y los canales. De todas maneras, se debe siempre
garantizar la continuidad eléctrica entre canal y equipo por medio de un cable de tierra.
• La distancia entre la boca de toma del aire del ambiente y la boca de envío debe ser la máxima posible.
• Los canales de conexión con el exterior deben ser protegidos contre la lluvia por medio de rejillas. Es mejor que
estos canales hayan una pequeña inclinación para evitar que el agua pueda subir hasta el equipo.
Conducto de
toma aire externo
Toma
aire
externo
37
NORMA UNI 9219 Y SIGUIENTES MODIFICACIONES.
Tirantes roscados
Estribos de
Conducto de
suporte
toma aire
ambiente
Conducto de
expulsión
Conducto de envío
aire de renovación
Boca de
toma aire
ambiente
Canales de conexión con el exterior
con una pequeña inclinación
OTA micro 15÷50
tirante
dado
antivibrante
arandela
estribo
arandela
dado
dado
Boca de
envío aire d
renovación
