3.9 Connexion de l'alimentation à la centrale
Remarque : cet équipement doit être installé conformément au chapitre 2 de la réglementation National Fire Alarm
Code, ANSI/NFPA 72.
Connectez le câble d'alimentation et fermez la centrale comme illustré sur les Figures 3.9a –3.10.
EXTRACTION DU SERRE-CABLES D'ALIMENTATION ET CONNEXION POUR ALIMENTATION INTERNE
Effectuez les étapes 1 et 2 sur un banc avant de
procéder au montage.
1. Entrée du câble fin : extrayez le capuchon en
plastique (1 sur 4).
2. Extrayez le serre-câbles (I) afin de l'utiliser à l'étape
suivante.
3. Insérez le câble d'alimentation via le chemin de
câble approprié (A). Guidez-le vers le bloc
d'alimentation (E) et retirez le couvercle de sécurité
(D).
Connectez les 2 fils du câble d'alimentation au
bornier d'alimentation (F) à l'aide d'un tournevis.
Serrez les vis fermement. Fixez le câble
d'alimentation avec son serre-câbles (B ou C) et
fermez le couvercle de sécurité (D).
4. Connectez le câble de sortie d'alimentation (G) au
connecteur d'alimentation (H) dans le panneau
avant.

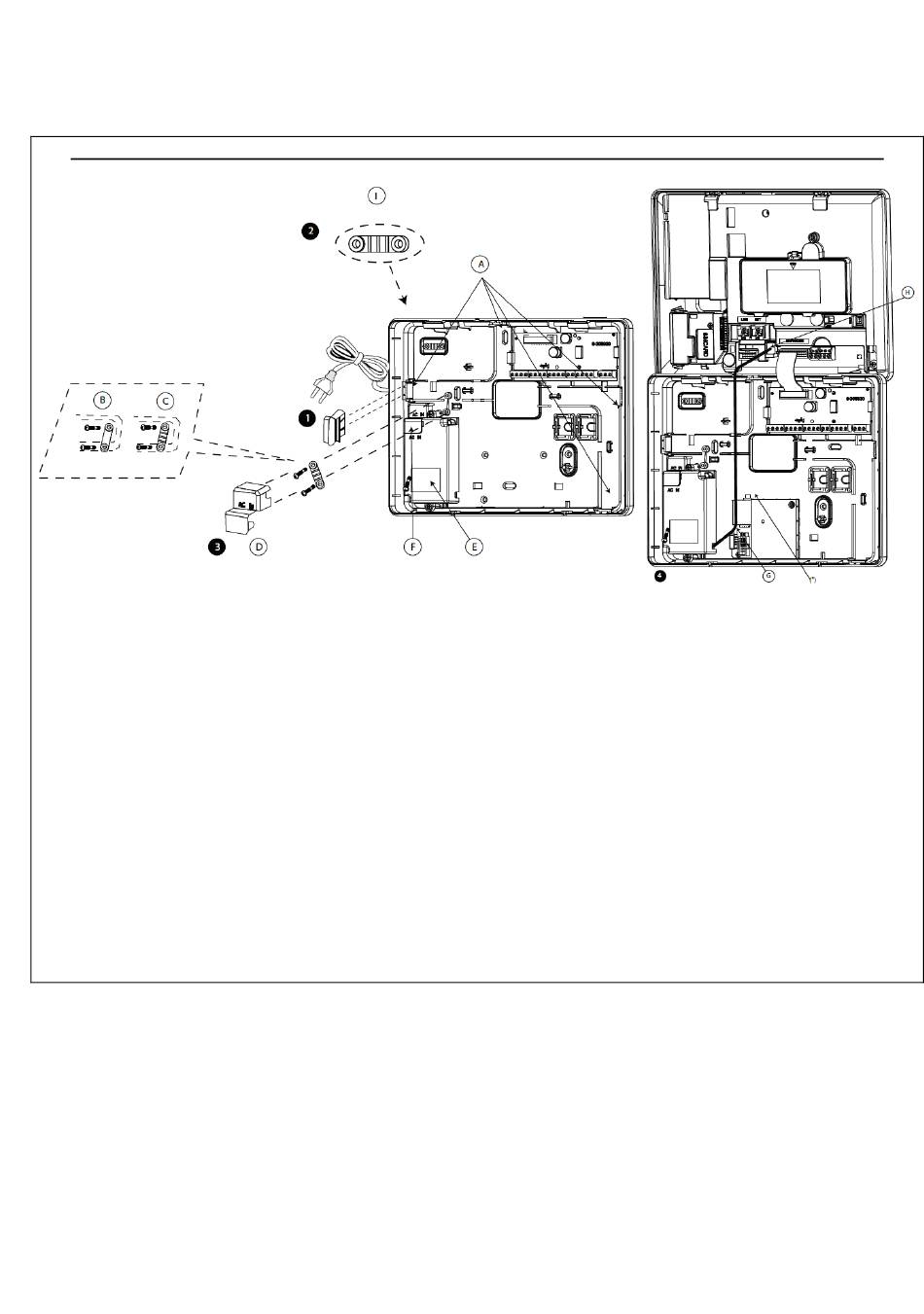

Figure 3.9a – Extraction du serre-câbles d'alimentation et connexion pour alimentation interne
Manuel
de l'installateur du PowerMaster-33 G2 D-307306
A. Chemins de câblage optionnels
B. Pour câble fin
C. Pour câble épais (serre-câbles inversé)
D. Couvercle de sécurité
E. Bloc d'alimentation
F. Bornier d'alimentation
G. Câble de sortie d'alimentation
H. Connecteur d'alimentation
(*) Ne faites pas passer les câbles à cet endroit afin de
ne pas gêner la fermeture de la centrale.
I. Serre-câbles.
19
