7. Groupes de pompage DN40 / DN50 / DN65

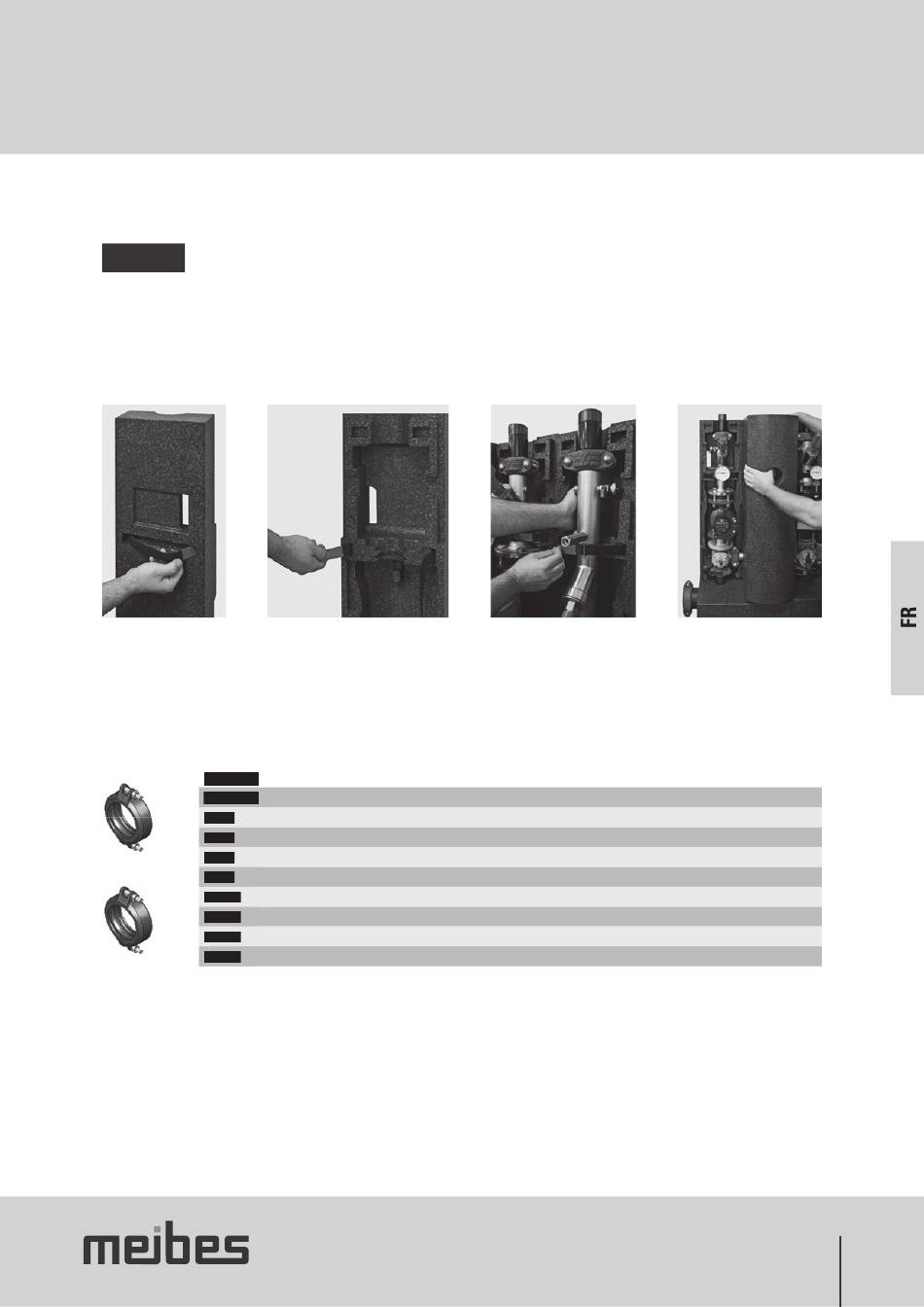

7.8 Isolation


Insérer la bande velcro (en haut et en bas) par les ouvertures prévues à cette fi n (enveloppe inférieure).
Cf. fi g. 1 et fi g. 2

Fixer l'enveloppe inférieure à l'aide des bandes velcro au groupe de pompage.
Cf. fi g. 3

Fixer l'enveloppe supérieure en l'enfi chant tout simplement.
Cf. fi g. 4
fi g. 1 fi g. 2

8. Accessoires

Raccords vissés d'assemblage (en externe du système)
Distributeur/Commande de chauffage WEZ Distributeur/Commande de chauffage WEZ
Ø nominal Ø nominal
DN 50 DN 50
DN 50 DN 50
DN 80 DN 80
DN 80 DN 80
DN 100 DN 100
DN 150 DN 150
DN 150 DN 150
DN 200 DN 200
Effiziente Energietechnik
fi g. 3
ø tube ø nominal
60,3 DN 40
60,3 DN 50
88,9 DN 65
88,9 DN 80
114,3 DN 100
168,3 DN 125
168,3 DN 150
219,1 DN 200
fi g. 4
ø tube Référence
48,3 66259.23
60,3 66259.31
76,1 66259.532
88,9 66259.51
114,3 66259.61
141,3 66259.832
168,3 66259.81
219,1 66259.91
