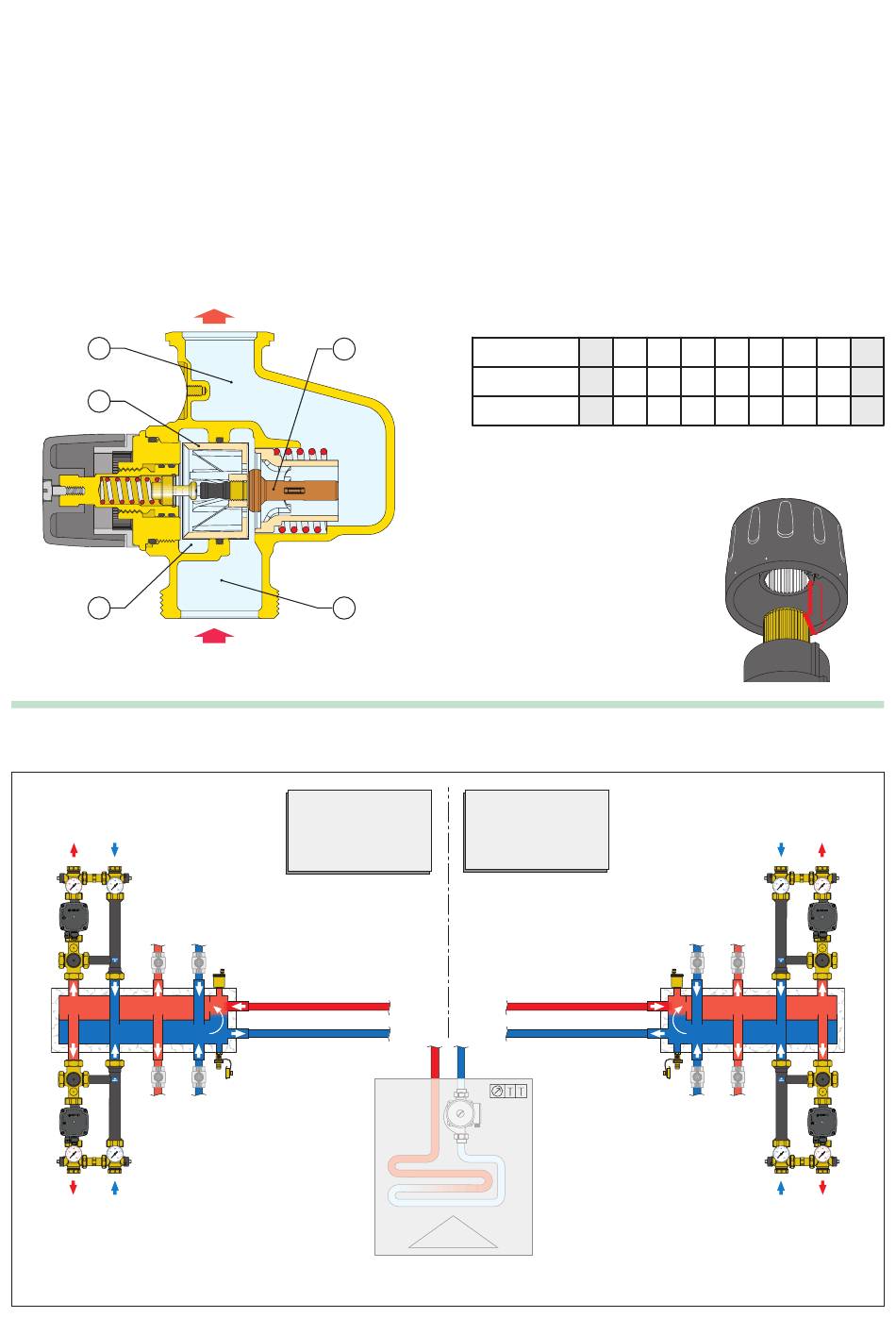

Principe de fonctionnement
Le régulateur de la vanne thermostatique trois voies est un capteur
de température (1) entièrement plongé dans le conduit de sortie
de l'eau mélangée (2). Grâce à son mouvement de contraction ou
de dilatation, il établit en permanence le bon rapport entre l'eau de
départ (3) provenant de la chaudière et l'eau de retour du circuit du
plancher (4).
Le mélange des débits d'eau sont réglés par un obturateur profilé (5) qui
coulisse dans un cylindre entre le siège de passage de l'eau de départ
et celui de l'eau de retour du circuit.
En cas de modification de la charge thermique du circuit secondaire ou
de la température d'entrée de la chaudière, l'élément thermostatique
mélange automatiquement les débits d'eau jusqu'à obtenir la
température programmée.
DÉPART SECONDAIRE
2
5
4
ARRIVÉE CHAUDIÈRE
Installation
Code 166600A2L
Sens du débit modifié
High
E ciency
High
E ciency
Code 166600A2L
Remarque : le groupe de régulation thermostatique étant réversible, le sens du débit peut être modifié.
1
3
Montage avec
SEPCOLL raccor-
dement primaire
côté droit
Particularités de construction
Capteur thermostatique à faible inertie
L'élément sensible à la température, "moteur" de la vanne
thermostatique trois voies, a une faible inertie thermique qui lui permet
de réagir rapidement aux variations de pression et de température en
entrée et de réduire le temps de réponse de la vanne.
Réglage de la température et blocage
Le bouton de réglage permet de sélectionner une température
comprise entre un mini et un maxi sur une rotation de 360 ° Il dispose
d'un système de sécurité qui bloque la température à la valeur de
consigne.
Réglage de la température
Pour régler la température sur la valeur choisie, utiliser le bouton
gradué monté sur la vanne mélangeuse trois voies.
Code / Temp.
Mini
1
166600A2L
(°C)
22
25
166601UPM
(°C)
40
45
166605A2L
Conditions de référence - codes 166600A2L et 166601UPM : T
- codes 166605A2L : T
Blocage régulation
Positionner la poignée sur le
chiffre souhaité, dévisser la vis
supérieure, extraire la poignée et
la remettre en place de manière
à ce que le repère interne
s'encastre bien sur la saillie de la
bague porte-poignée.
Montage avec
SEPCOLL raccor-
dement primaire
côté gauche
Code 166600A2L
Code 166600A2L
Sens du débit modifié
2
3
4
5
6
30
35
40
43
46
50
54
57
60
65
= 70 °C
chaudière
= 80 °C
chaudière
1
M I N
2
3
High
E ciency
High
E ciency
7
Maxi
50
55
70
72
M A
X
7
