FOUR DE REFUSION TECHNO 180 Version 0502

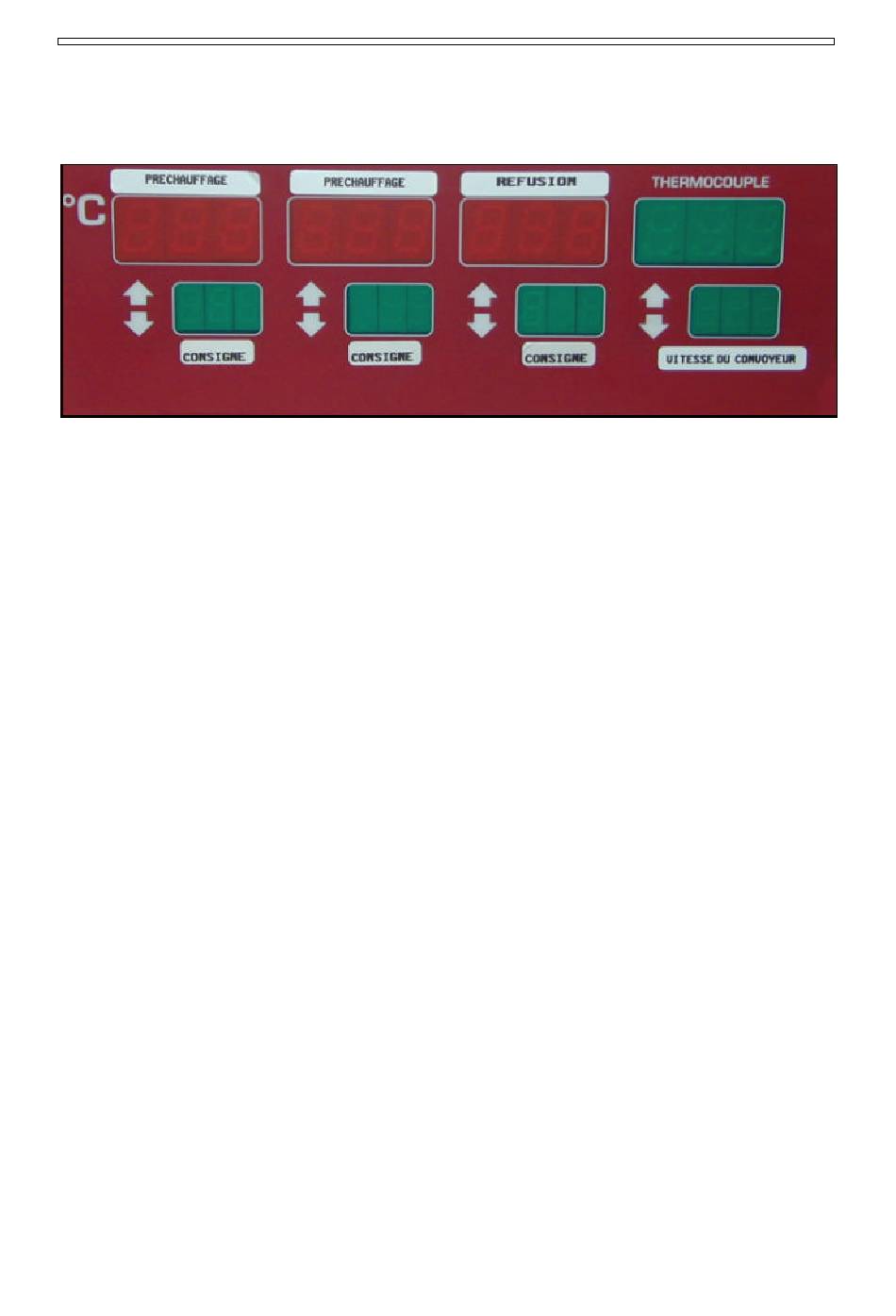

La fenêtre marquée Thermocouple indique la valeur lue par le thermocouple externe se
raccordant au connecteur situé à la gauche du panneau de contrôle.

4.5 Le processus de refusion

Mettez d'abord le four sous tension avec l'interrupteur général situé à gauche du four:
Ensuite vérifiez que les températures préréglées sont correctes sur les affichages verts
situés sous chaque zone. Ces réglages peuvent êtres ceux mentionnés dans la section 4.2
ou vos réglages favoris. Si les réglages ne vous conviennent pas, vous pouvez les changer
avec les flèches ⇑ et ⇓. Si les réglages sont corrects, attendez simplement que la
température atteigne la consigne. La température interne de chaque zone est visible sur
l'afficheur rouge du haut.
Vérifiez aussi la vitesse du convoyeur. Le réglage standard est de 30 cm/mn mais si vous
voulez modifier cette valeur, vous pouvez le faire en utilisant les touches ⇑ et ⇓.
A présent le four est prêt pour le brasage de cartes CMS.
Placez la carte à l'entrée du four (coté gauche) sur le convoyeur.
La carte entre dans le four et le processus de refusion commence. A la sortie du four le
ventilateur refroidit la carte.
La carte est soudée.
4.6 Logiciel optionnel de contrôle TECHPILOTE 2
Un logiciel peut être utilisé pour contrôler le four et pour visualiser des profils de température
relevés depuis le thermocouple externe du four. Une prise RS 232 située à l'arrière permet
de se raccorder à un PC. Contactez nous pour plus de renseignements sur cette option.
Logiciel TECHPILOTE 2 pour four TECHNO 180.V2 uniquement; référence F 35 105
