FOUR DE REFUSION FT03
6.2
Remarques sur la refusion par infrarouge
Les infrarouges sont définis comme des radiations d'une longueur d'onde comprise entre
approximativement 0.8 microns et 400 microns. Au plus bas du spectre, les radiations
infrarouges sont contiguës au spectre lumineux ; au plus haut, elles sont limitées par les micro-
ondes (radar). Tout corps chaud émet des radiations infrarouges.
Le FT03 travail dans un spectre infrarouge large. Les émetteurs ondes courtes ont l'avantage
d'être instantanément chaud ou tiède. Cela vous permet de chauffer un produit sans le
surchauffer même s'il reste pendant une longue période sous les émetteurs infrarouges.
6.3
Réglages recommandés
En utilisant les réglages recommandés ci-dessous, vous serez capable de braser la plupart
des cartes. Par contre, nous ne pouvons aucunement vous garantir que ces réglages sont
parfaits pour votre application.
Vous devrez tout d'abord faire un test puis décider si vous devez trouver vos propres réglages.
Quand vous souhaitez rechercher les bons réglages pour votre carte, commencez par les
températures les plus basses. Commencer avec des températures trop hautes ou des durées
trop longues peut créer un risque de surchauffe qui pourrait endommager la carte et les
composants. Si vous voyez que la carte est en surchauffe, pressez immédiatement le bouton
d'arrêt pour stopper le processus.
Exemple de consignes pour une carte de 100 x 150 mm (carte test CIF modèle AL208)
avec alliage sans plomb Sn96.5Ag3Cu0.5 et vernis épargne vert.
Température de préchauffage
Température du cycle 1
Durée du cycle 1
Température du cycle 2
Durée du cycle 2
Ces consignes de températures sont données pour un four chaud. Avant de mettre une carte
pour braser vos composants, il est nécessaire de faire au moins deux cycles complets à vide ;
Cela permettra au four d'emmagasiner la chaleur ; lors du cycle suivant les températures sur la
carte seront plus proche des consignes de températures demandées.
Recommandation pour le positionnement de la carte :
Pour de meilleurs résultats, nous vous recommandons de placer la carte au centre de la grille.
Le centre est matérialisé par deux marques situéessur les glissières du tiroir.

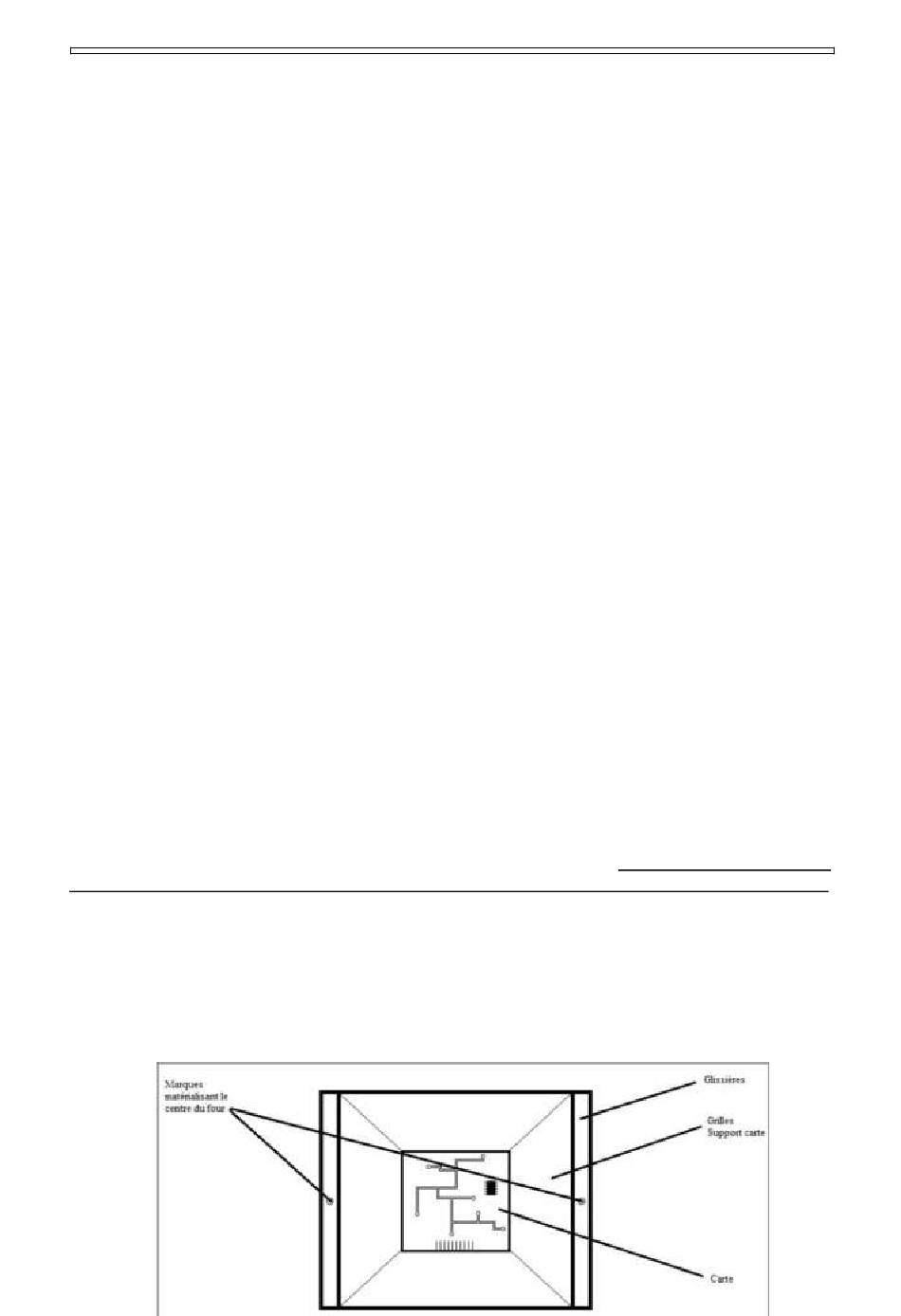

Schéma représentant comment doit être placé la carte dans le four :
CIF
Pâte sans plomb
110°C
160°C
2,0 mn
230°C
1,40 mn
Version 170606
8 / 20
