USCITA ARIA VERSIONE FILTRANTE

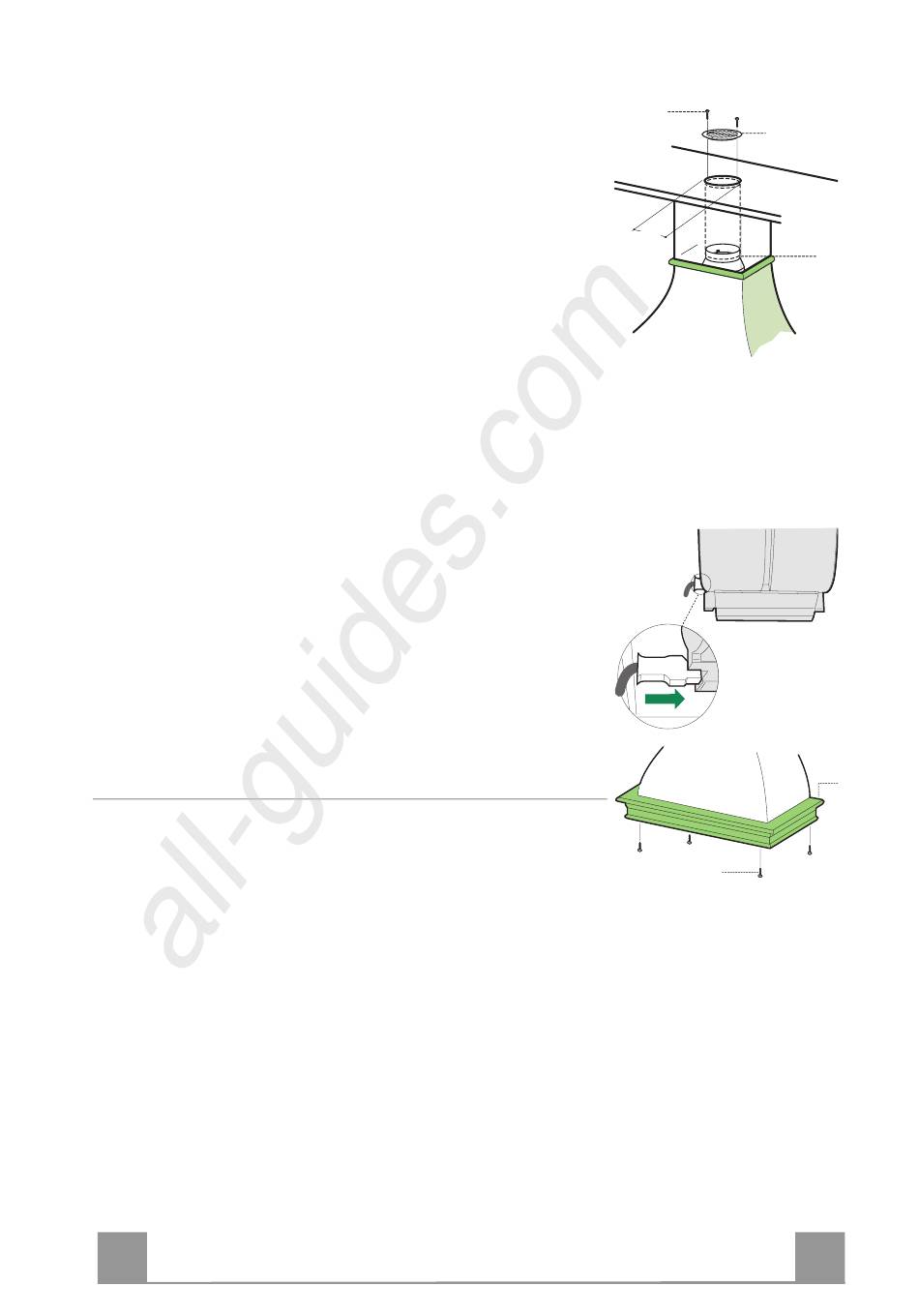

• Praticare un foro ø 125 mm sull'eventuale Mensola soprastante
la Cappa.
• Inserire la Flangia di riduzione 9 sull'uscita del Corpo Cappa.
• Collegare la Flangia al foro di uscita sulla Mensola soprastante
la Cappa con un tubo rigido o flessibile di ø120 mm.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9 x
9,5) in dotazione.
• Assicurarsi della presenza dei Filtri antiodore al Carbone atti-
vo.
CONNESSIONE ELETTRICA
• Collegare la Cappa all'Alimentazione di Rete interponendo un
Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e as-
sicurarsi che il connettore del Cavo di alimentazione sia corret-
tamente inserito nella presa dell'Aspiratore
Montaggio Cornice mensola
• Appoggiare la Cornice mensola 10 (opzionale) sopra il bordo
inferiore del Corpo Cappa, allineando i fori di fissaggio.
• Fissare dal sotto con 4 viti 12n (3,5 x 16) in dotazione.
