Montage de la carte option DFD11B
Procédure de montage/démontage d'une carte option
1.

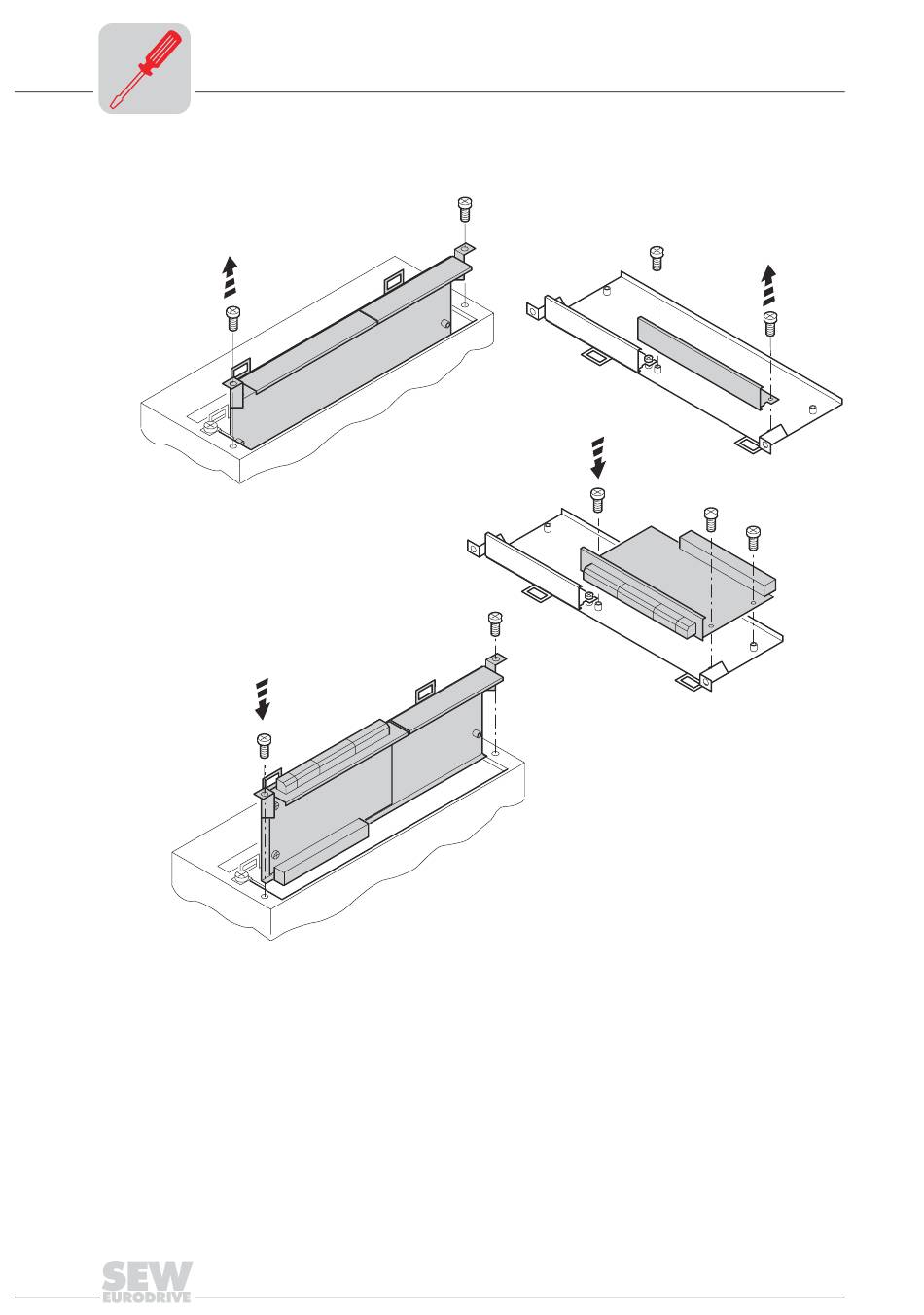

Fig. 2 : Montage d'une carte option sur un MOVIDRIVE
8
4.
1. Desserrer les vis de fixation du support pour carte option. Retirer le support de carte
option du logement en le maintenant à l'horizontale pour ne pas le déformer.
2. Desserrer les vis de fixation de la tôle de protection noire du support pour carte
option. Retirer la tôle de protection noire.
3. Placer précisément et fixer à l'aide des vis la carte option sur les perçages corres-
pondants du support pour carte option.
4. Embrocher par une légère pression le support avec la carte option montée dans son
logement. Fixer le support pour carte option avec les vis de fixation.
5. Pour le démontage de la carte option, procéder dans l'ordre inverse.
Manuel Interface bus de terrain DeviceNet DFD11B pour MOVIDRIVE® MDX61B
3.
®
MDX61B, tailles 1 à 6 (schéma de principe)
