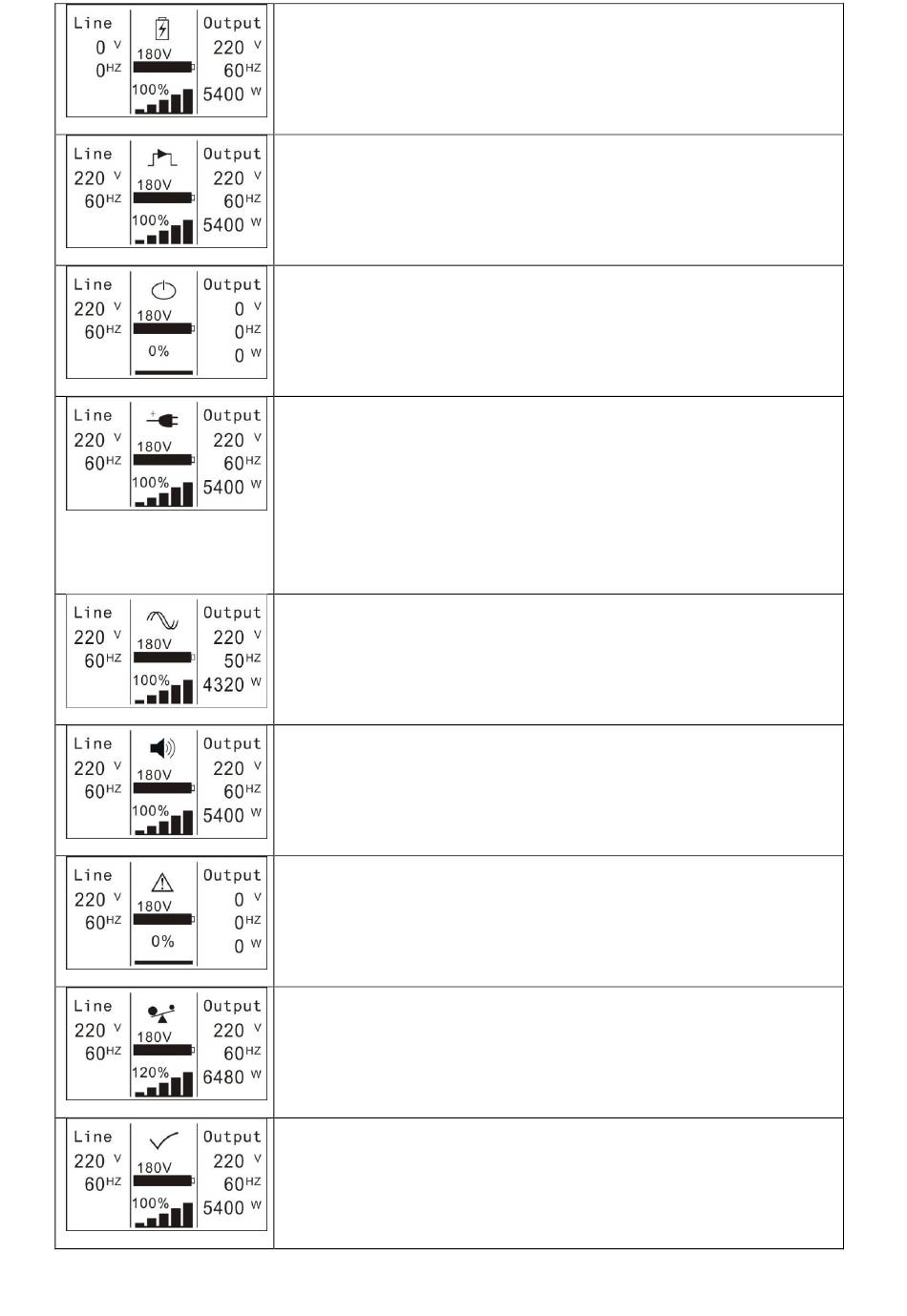

Mode Batteries:
L'onduleur fonctionne sur batteries secteur absent ou hors tolérances.
Le buzzer bippe toutes les 4 sec.
Fig 5-4
Mode Bypass sortie alimentée:
Sortie alimentée par le by pass en cas de blocage, panne, ou
surcharges. Le buzzer bippe toutes les 2 min.
Fig 5-5
Mode Bypass sortie coupée:
Fig 5-6
Mode ECO HE High Efficiency:
Afin d'optimiser le rendement, dans le mode ECO HE la charge est
normalement alimentée par le by-pass. Au cas où le secteur
dépasserait les tolérances prévues, l'onduleur commute en
fonctionnement ON LINE normal à double conversion, ou sur ses
batteries. Cinq minutes environ après que le secteur est rentré dans
Fig 5-7
la tolérance, la charge est de nouveau commutée sur by-pass.
1)
2)
Mode Converter
En Mode Converter (convertisseur), l'onduleur fonctionne en fréquence
libre et fixe, indépendante de la fréquence d'entrée. (50Hz ou 60Hz)
Dans ce cas le by pass est inopérant et la charge ne doit donc pas etre
supérieure à 70% de la capacité de l'onduleur.
Fig 5-8
Alarme:
Une alarme apparait lors d'une anomalie, comme une surcharge
utilisation, surchauffe, etc. Cette alarme permet la continuité de
fonctionnement pour l'utilisateur mais doit etre rapidement éliminée,
sous peine de panne onduleur.
Fig 5-9
Défaut:
Un défaut apparait suite à un problème important ou une alarme non
éliminée dans le temps. L'onduleur coupe sa sortie ou commute sur by
pass suivant le défaut. Le fond d'écran de l'onduleur passe au rouge.
Fig 5-10
Surcharge utilisation:
Lorsque la consommation de sortie dépasse les capacités de l'onduleur
celui-ci passe en surcharge. L'alarme bipe toutes les secondes. Vous
devez réduire la consommation de sortie de l'onduleur rapidement.
Fig 5-11
Test Batteries
L'onduleur éxécute un test batteries
Fig 5-12
Cette fonction peut etre validée par l'écran ou le logiciel Winpower
Le temps de transfert onduleur by pass est de 10ms maximum
