Roland V-DRUMS TD-27KV Guide D'installation

TD-27KV
Vérification du contenu de l'emballage
1
Aussitôt après le déballage, vérifiez que le contenu du pack est complet.
S'il manque un élément, veuillez contacter votre revendeur.

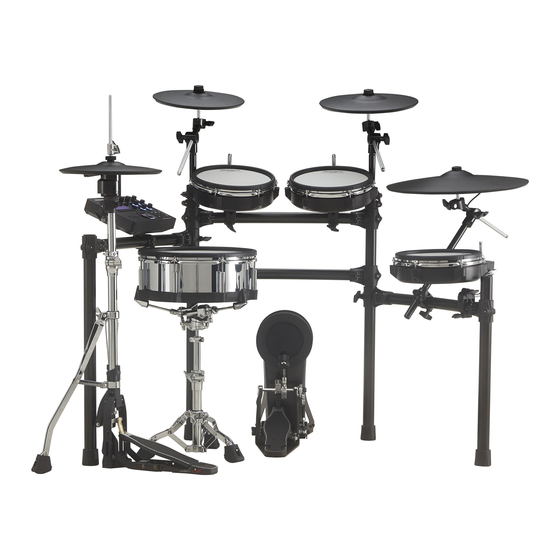

TD-27KV (Batterie)
8 TD-27 (module de son de batterie) x 1
Mode d'emploi
8 Guide d'installation du TD-27KV (ce document)
8 PD-140DS (caisse claire V-Pad) x 1
8 Guide de démarrage rapide du TD-27
8 CY-18DR (cymbale ride numérique V-Cymbal) x 1
8 Mode d'emploi du PD-140DS
8 VH-10 (V-Hi-hat) x 1
8 Mode d'emploi du CY-18DR
8 KD-10 (pad de grosse caisse) x1
8 Mode d'emploi du VH-10
8 PDX-100 (V-Pad) (tom1, 2, 3) x 3
8 Mode d'emploi du KD-10
8 CY-12C (V-Cymbal pour crash 1) x 1
8 Mode d'emploi du PDX-100
8 CY-13R (V-Cymbal pour crash 2) x 1 8 Mode d'emploi du CY-13R / CY-12C
* Les accessoires du TD-27/PD-140DS/CY-18DR sont
dans les cartons d'emballage respectifs.
MDS-Standard 2 (Support de batterie)
* Lors de la vérification des éléments fournis avec le support de batterie, reportez-vous au
« Mode d'emploi du MDS-Standard 2 ».
Assemblage du support de batterie (MDS-Standard 2)
2
Assemblez le support de batterie en suivant la procédure décrite dans le « Mode d'emploi du MDS-Standard 2 ».
* L'illustration présente une batterie assemblée pour un joueur droitier. Si vous souhaitez configurer la batterie pour un joueur gaucher,
assemblez-la en suivant les instructions de la section « Assemblage pour un joueur gaucher » du « Mode d'emploi du MDS-Standard 2 ».
Fixations de cymbale
Support de montage
Fixations de pad
Fixation de diverses pièces sur
5
le support de batterie
Utilisez la clé de batterie fournie pour attacher les différentes pièces.
* L'installation décrite dans ce guide s'adresse à un batteur droitier. Si vous souhaitez installer la
batterie pour un joueur gaucher, reportez-vous à « Assemblage pour un joueur gaucher » à la
page suivante.
* Pour plus de détails sur chaque partie, consultez le mode d'emploi de chaque composant.
Fixation du module de son de batterie (TD-27)
1.
Utilisez les vis papillon fournies pour fixer
la plaque de montage du module de son au
module de son de batterie.
Le logo Roland fait
face à l'extérieur
Plaque de montage du module de sons
2.
Desserrez la poignée de réglage du support
de fixation et insérez la plaque de fixation du
module de son.
Poignée de
réglage du
support
3. Ajustez l'angle de la plaque de montage du
module de son à l'aide de la clé de batterie
fournie avec.
Installation du charleston (VH-10)
Positionnez-le de manière à ce que le logo Roland
se trouve du côté opposé au batteur (de son point
de vue).
Réglage de la position de la cymbale
Fixez la cymbale
de manière à ce
Réglez la hauteur de
que son centre ne
la perche afin que
s'étende pas vers
le point le plus haut
l'arrière au-delà
1,2 m
de la cymbale soit à
des tubes du stand
moins de 1,2 mètres
(tubes à l'arrière
de hauteur.
du stand).
Montage de la caisse claire (PD-140DS) sur un pied de caisse claire
Vous ne pouvez utiliser le PD-140DS qu'avec un pied de caisse claire disponible
dans le commerce.
* Assurez-vous que le pied de caisse claire que vous utilisez soit capable de supporter un fût
de 14 pouces.
Insérez la fiche du câble de connexion dans le connecteur DIGITAL TRIGGER OUT
du PD-140DS.
Protection
Connecteur DIGITAL TRIGGER OUT Câble de connexion
Utilisez la protection pour verrouiller la connexion.
* 5 1 0 0 0 6 8 7 9 1 - 0 1 *
Guide d'installation
8 Câbles
Câble de connexion dédié x 1
(fourni avec le TD-27)
Câble de trigger x 1
Câble de raccordement x 2
(emballé dans les cartons respectifs
du PD-140DS et CY-18DR)
* Cet emballage n'inclut pas de pédale de grosse caisse, de pied
de charleston, ni de pied de caisse claire. Utilisez une pédale de
grosse caisse, un pied de charleston et un pied de caisse claire
disponibles dans le commerce.
* La clé de batterie utilisée pour fixer les pads est à l'intérieur du
carton d'emballage du module de son de batterie.
Procédure d'assemblage
1,2 m
* Pour des raisons de sécurité, n'écartez pas les pieds
du stand de plus de 1,2 mètres. Cela pourrait faire
tomber le support.
1.
Positionnez la cymbale de sorte que la partie
convexe de son support soit alignée sur la partie
concave du bas de la cymbale.
2.
Resserrez l'écrou de la cymbale de manière à
obtenir le degré de balancement approprié.
* Utilisez l'écrou de cymbale et la rondelle de feutre fournis
avec le support de batterie.
CRASH1
(CY-12C)
TD-27
CHARLESTON
(VH-10)
CAISSE CLAIRE
Correct
Réglage de la tension de la peau
6 8
Réglez la tension de la peau de manière
à ce que le pad réponde à votre frappe
4 1
avec la sensation appropriée.
2 3
1.
Ajustez chaque tirant de réglage
peu à peu, par côtés opposés
7 5
de la peau, comme montré sur
l'illustration.
2. Serrez chaque tirant de réglage de
Tirants de
manière à ajuster uniformément
réglage
la tension de la peau.
Avant d'utiliser cet appareil, lisez attentivement les sections « CONSIGNES DE SÉCURITÉ » et les « REMARQUES IMPORTANTES » de ce document
entre autres. Après lecture, conservez les documents dans un endroit accessible pour pouvoir vous y reporter dès que nécessaire.
© 2020 Roland Corporation
Assemblage du charleston (VH-10)
3
Vis du tilter
Charleston
* Logo « Roland » du côté
opposé au batteur (de son
point de vue)
Capteur de mouvement
* Prise CONTROL OUT du côté opposé
au batteur (de son point de vue).
Rondelle d'isolation
* Côté éponge vers le haut
Tige de cymbale
Stands compatibles
Diamètre : 6,0–7,0 mm
Diamètre : 11,7 m max.
Assembler la grosse caisse (KD-10)
4
1.
Fixez la pédale de grosse caisse (disponible dans le
commerce) au KD-10.
Positionnez la batte de manière à ce qu'elle frappe le centre
de la peau, puis fixez la pédale de grosse caisse et le KD-10
fermement en place.
* Veillez à ne pas vous pincer les doigts.
Batte
Référence
Pour plus de détails concernant la grosse caisse, référez-vous au « Mode d'emploi du KD-10 ».
Fixation de la cymbale crash (CY-12C / CY-13R) et de la cymbale ride (CY-18DR)
Écrou de cymbale
Rondelle de feutre
Logo « Roland »
du côté opposé au
batteur (de son point
de vue)
Partie convexe
CRASH2
(CY-13R)
TOM1 TOM2
(PDX-100)
(PDX-100)
TOM3
(PD-140DS) (PDX-100)
KICK
(KD-10)
Si vous utilisez cet appareil sur un tapis V-Drums, sur un Noise Eater (NE-10),
ou sur de la moquette, le déploiement des vis d'ancrage permettra de
sécuriser l'appareil en place et de jouer plus facilement.
* En cas d'utilisation sur un plancher, il se peut que les vis d'ancrage endommagent
le sol.
* Les extrémités des vis d'ancrage sont pointues. Manipulez-les avec soin.
Procédure d'assemblage
1. Retirez le tilter fourni avec le pied 4. Placez le capteur de mouvement
de charleston (disponible dans le en faisant passer la tige de cymbale
commerce) de la tige de cymbale. à travers son trou.
* Le tilter fourni avec le pied du charleston ne peut * Positionnez la prise CONTROL OUT du côté opposé
pas être utilisé. au batteur (de son point de vue).
* Il n'est pas nécessaire de retirer la rondelle de feutre
(ou de caoutchouc) du pied de charleston utilisée 5.
Passez le charleston sur la tige de la
pour soutenir la cymbale inférieure.
cymbale.
2.
Vérifiez que la tige de cymbale soit
Positionnez le logo « Roland » du côté
fermement fixée.
opposé au batteur (de son point de vue)
pour obtenir la meilleure sensibilité.
Pour savoir comment resserrer la tige de
cymbale, reportez-vous au mode d'emploi
6.
Une fois le charleston complètement
de votre pied de charleston.
séparé du capteur de mouvement,
allumez le TD-27.
* Un relâchement ou un jeu dans la tige de cymbale
supérieure peut rendre celle-ci instable, en la
faisant trembler ou tourner, et empêchant son
fonctionnement correct.
3. Tournez la surface en éponge de la Séparation
plaque anti-vibration vers le haut,
et enfilez-la sur la tige de cymbale.
Elle reposera sur la rondelle de feutre (ou la
* Lorsque vous retournez le VH-10, prenez soin de ne
pas endommager le tilter ni le capteur. Manipulez
partie en caoutchouc) du récepteur de
l'appareil avec soin en veillant à ce qu'il ne tombe
cymbale du pied de charleston.
pas ou ne se renverse pas.
Référence
Pour plus de détails sur le charleston, référez-vous au « Mode d'emploi du VH-10 ».
Procédure d'assemblage
2.
Appuyez avec le pied sur la pédale de grosse caisse et
assurez-vous qu'elle soit correctement fixée et stable.
Vérifiez que le KD-10 et la pédale de grosse caisse sont en
contact avec le sol.
La batte doit toucher
le centre de la surface
de frappe
Assurez-vous qu'ils sont en contact avec le sol
Fixez solidement la pédale de grosse caisse.
Insérez la fiche du câble de connexion
dans le connecteur DIGITAL TRIGGER
OUT du CY-18DR.
Connecteur DIGITAL TRIGGER OUT
Fixation des toms (PDX-100)
Desserrer
Resserrer
Réglage de la tension de la peau
Réglez la tension de la peau de manière à ce que le pad
réponde à votre frappe avec la sensation appropriée.
RIDE
* Avant d'utiliser le pad, tendez la peau de manière à ce qu'elle
(CY-18DR)
soit assez ferme.
1 3
6
4 2
Tirants de
réglage
REMARQUE
Le réglage de la tension de la peau affecte seulement la
réponse de la peau et ne change pas la hauteur du son comme
cela se produirait sur une batterie acoustique.
Vous pouvez effectuer les réglages de hauteur de note en
modifiant le son sur votre module de son de batterie. Pour plus
de détails, reportez-vous au « TD-27 Démarrage rapide ».
Installation de la grosse caisse (KD-10)
Réglage des vis d'ancrage
En cas d'utilisation du tapis
V-Drums, de l'absorbeur de
sons ou de moquette
Vis du tilter
Capteur de mouvement
Protection
Câble de connexion
Utilisez la protection
pour verrouiller la
connexion.
Tige
1.
Ajustez chaque tirant de
réglage peu à peu, par côtés
opposés de la peau, comme
5
montré sur l'illustration.
2. Serrez chaque tirant de
réglage de manière à ajuster
uniformément la tension de
la peau.
En cas d'utilisation
sur le plancher
