4.C LE TABLEAU DE COMMANDE

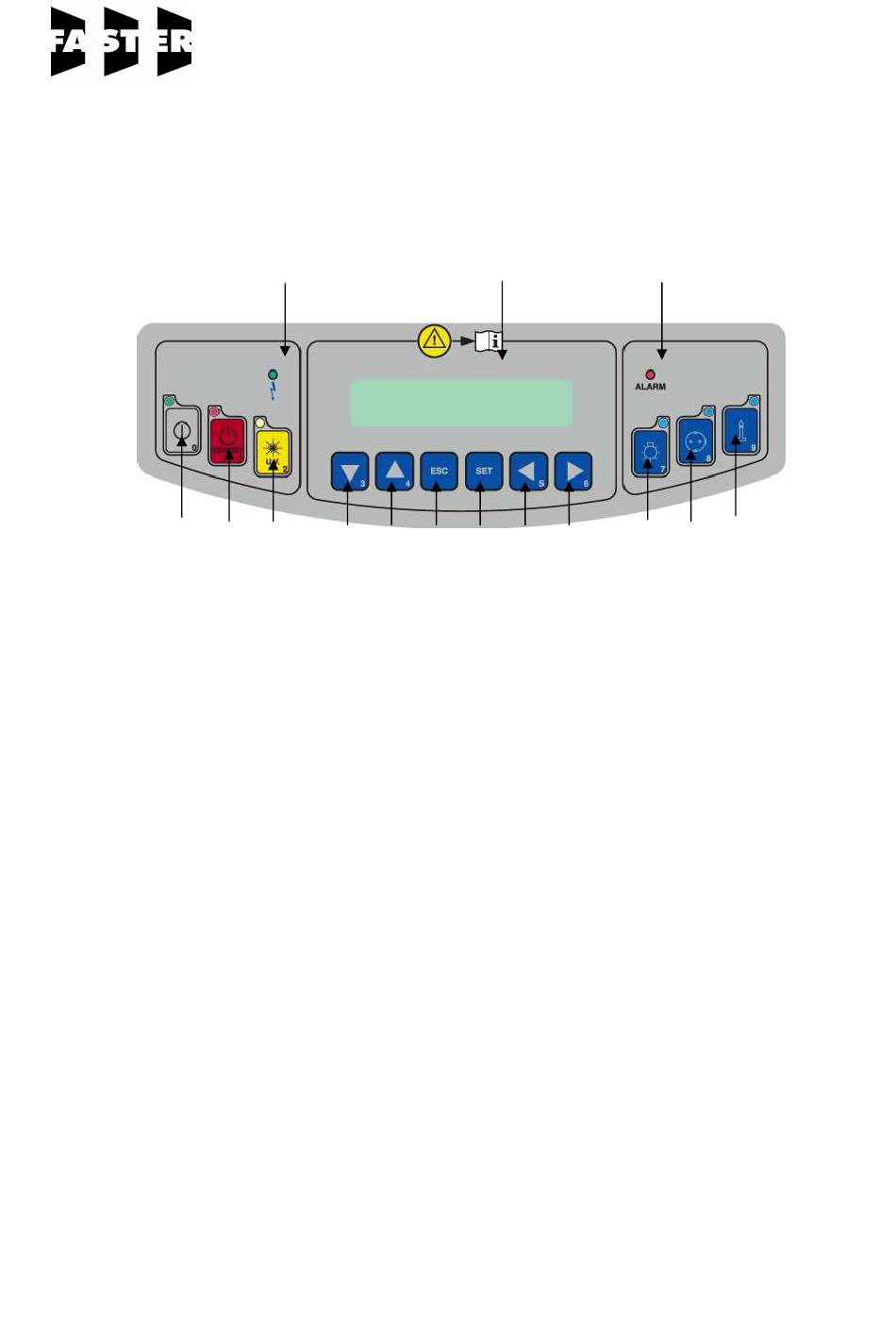

Liste et description des symboles sur un modèle FlowFAST H :
1
1 Interrupteur principal.:
Position "0" :
Position "1" :
00020FR Rev.07 – 09/2011
4
2
3
5
6
En position "0", le voyant « VERT » de mise sous tension (4) est allumé. L'écran
LCD affiche le nom du modèle . Dans ces conditions, l'opérateur peut activer le
tube fluorescent (12), le tube U.V. (3) (option) ainsi que la prise de courant (13)
et accéder aux données stockées dans le microprocesseur, en appuyant sur les
touches ( 9-10) sur la flèche ▲ et sur la flèche ▼
Par pression sur "1" si l' option « AUTOREGULATION » est installée ( OPTION),
un code doit être entré. Le code se rentre de la manière suivante : APPUYER
LES TOUCHES 5 (9) et 4 (6) ensemble et valider par SET. Le voyant « VERT »
s'allume et la FlowFAST H se met en marche. Le(s) motoventilateur (s)
démarre(nt). Le message "Check PANEL" suivi du message "STAND-BY"
s'affiche. L'écran indique que le temps d'attente nécessaire pour que les vitesses
de flux d'air laminaire atteignent les valeurs de consigne (environ 40 secondes).
Une alarme sonore intermittente informe l'opérateur qu'il ne doit pas travailler
pendant cette période d'attente. Quand l'alarme sonore s'arrête et que le
message "STAND-BY" disparaît, la hotte peut-être utilisée. Les vitesses du flux
d'air laminaire apparrait sur l'écran LCD. L'opérateur peut alors activer les
données stockées dans le microprocesseur.
REMARQUE : Dans tous les cas, il est conseillé d'attendre 20 à
30 mn avant de commencer les manipulations.
15
7
8
9
10
11
12
13
14
