CirPower Hyb 4k-48
Étape 2�- Sélection de la stratégie de gestion d'énergie
Sélectionnez les sources d'énergie disponibles sur l'installation, ainsi que s'il existe des charges
directes connectées à la sortie de CA de l'équipement, voir
« 7.2.- PRINCIPE DE FONCTIONNE-
MENT »

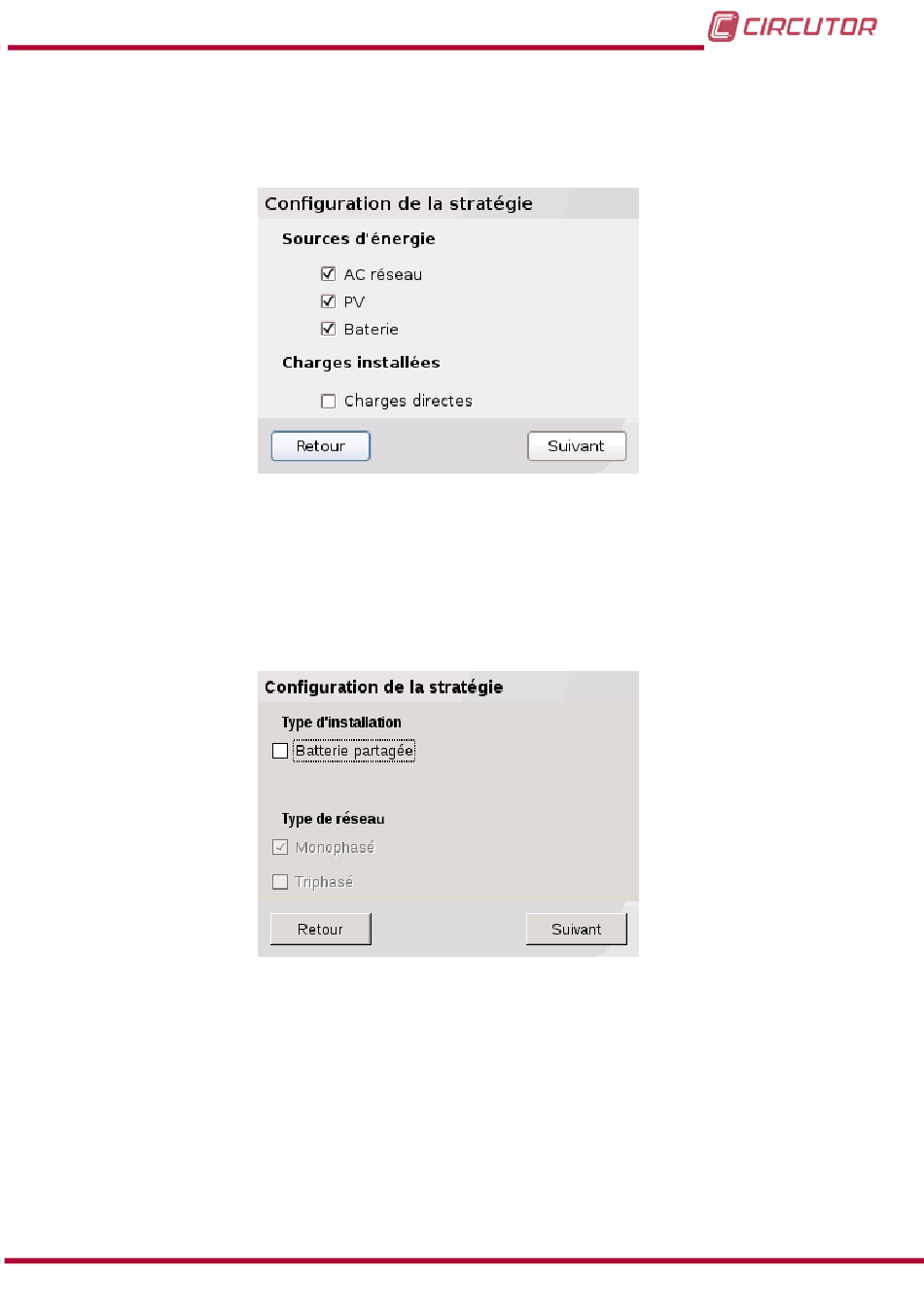

Figure 33: Types d'installation�
Étape 3�- Topologie de l'installation
Si plusieurs équipements partagent la même batterie, sélectionnez l'option Batterie partagée
puis sélectionnez à la rubrique Topologie de réseau si les équipements seront connectés à une
même phase (Monophasé), ou à différentes phases (Triphasé). Voir
« 7.3.- RACCORDEMENT
EN PARALLÈLE »
Figure 34: Topologie de l'installation�
Si vous n'avez pas sélectionné l'option Batterie partagée, lorsque vous appuierez sur Sui-
vant, l'équipement passera à l'
« Étape 4.- Stratégie de gestion »
Si vous avez sélectionné l'option Batterie partagée, il est nécessaire de définir un équipement
maître et le reste en tant qu'esclaves.
Pour un équipement maître,
, il convient de sélectionner :
Figure 35
Phase : la phase à laquelle l'équipement est raccordé.
Dispositifs parallèles : il convient d'indiquer combien de dispositifs sont raccordés à chaque
phase.
33
Manuel d'instructions
