Maintenance de la machine
70

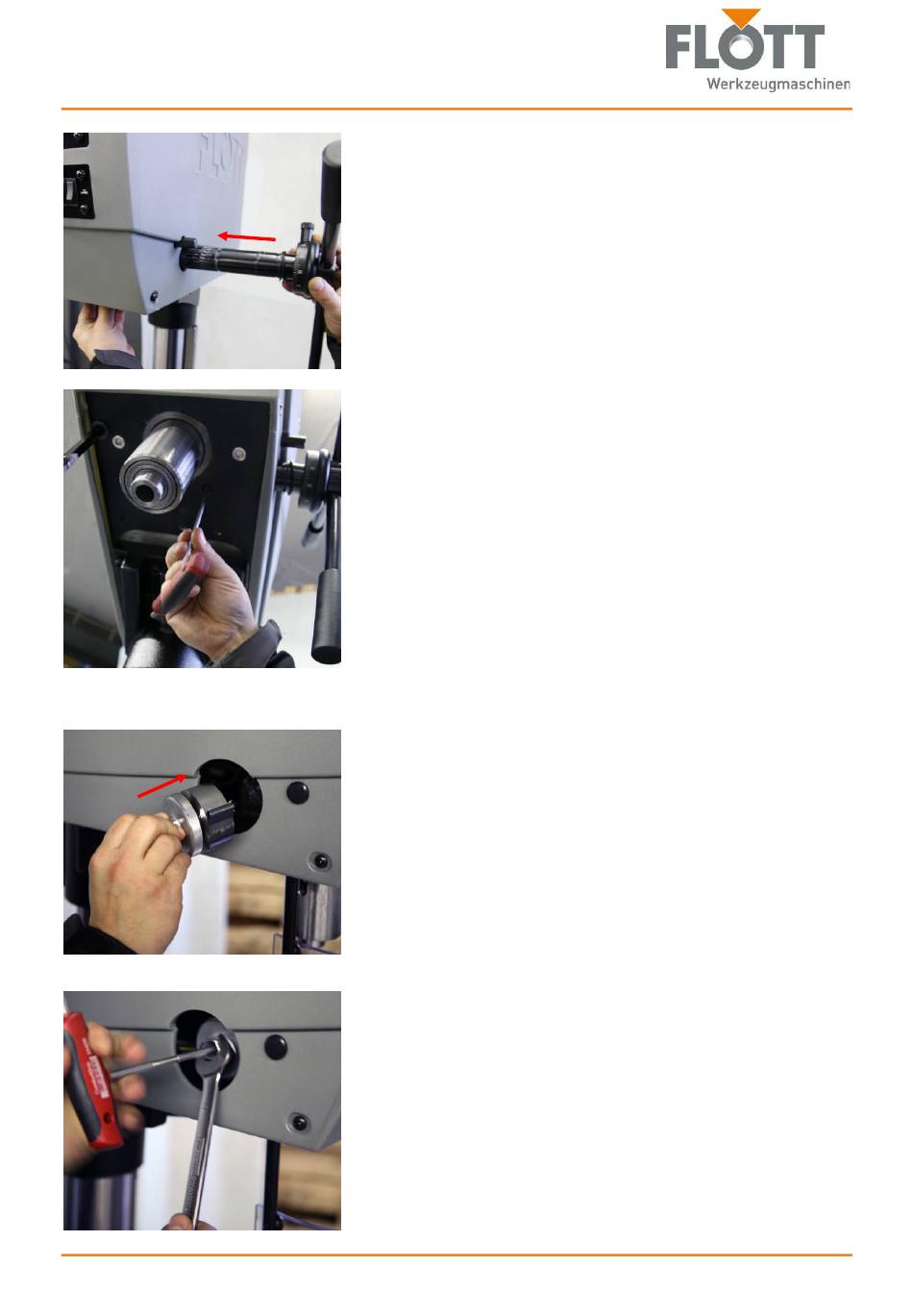

12. Poussez la croix de perçage complète avec l'arbre de pi-
gnon lentement jusqu'en butée dans le guidage du four-
reau de broche.
Vous devez veiller ici
 à ne pas forcer l'arbre du pignon dans le guidage car la
finition de la surface du fourreau de la broche est très
précise et pourrait être endommagée,

tournez un peu l'arbre du pignon lors de l'introduction
si nécessaire afin qu'il glisse dans la denture.
13. Vissez la vis à six pans creux de 4 dans la zone de la
broche pour fixer l'arbre du pignon dans sa position.
14. Tournez le fourreau de broche à l'aide de la croix de per-
çage vers le haut et fixez-le à l'aide de la butée de pro-
fondeur de perçage.
15. Insérez les ressorts spiralés à l'aide d'une bride de ser-
rage dans l'orifice sur le côté gauche du capot de protec-
tion.
16. Serrez légèrement la vis à six pans creux de l'élément à
la main.
17. Serrez les ressorts spiralés d'env. 1/2 tour dans le sens
horaire à l'aide d'une clé hexagonale de 19.
18. Fixez le ressort spiralé avec la flasque de serrage de la
croix de perçage en vissant le ressort spiralé à l'aide de
la clé d'Allen de 6.
