Spécifications; Configuration Des Micro-Interrupteurs - Westermo Rd-48 Ac Manuel D'installation

Spécifications
Transmission :
Interface 1 :
Interface 2 :
Vitesse :
Indicateurs LED :
Isolation :
Tension d'isolement :
Protection surtension :
Alimentation :
Fusible :
Consommation :
Gamme température :
Humidité :
Dimensions :
Poids :
Fixation :
* seulement RD-48 115V

Configuration des micro-interrupteurs

Le RD-48 peut être adapté à différents environnements à l'aide de la configuration des
micro-interrupteurs.

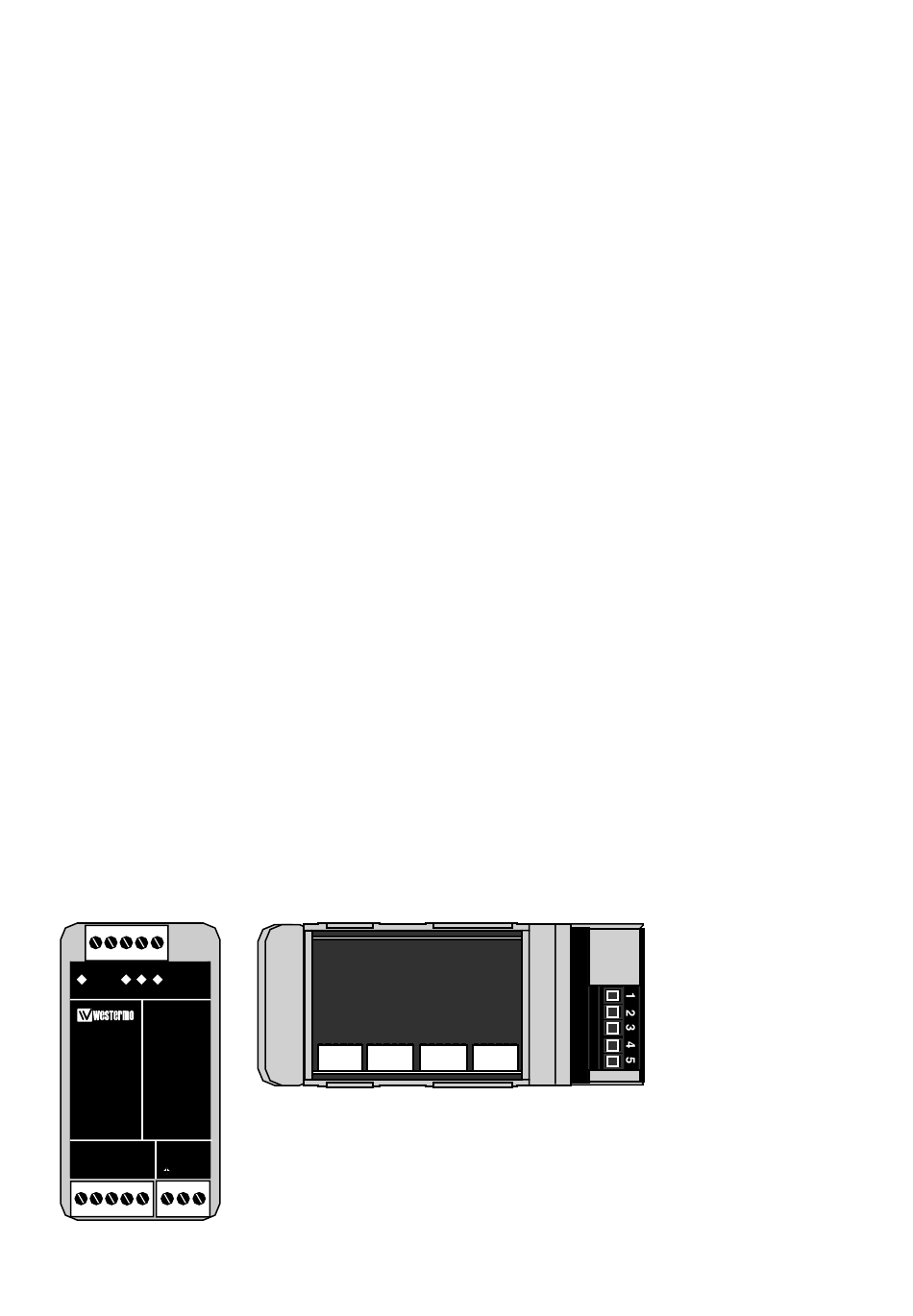

On accède aux micro-interrupteurs en enlevant le capot supérieur.
5 4 3 2 1
PWR
LINE - B
T- T+ R- R+
RD-48
RS-422/485
REPEATER/
CONVERTER
LINE - A POWER
R+ R- T+ T-
1 2 3 4 5 N L
2
Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Asynchrone, full/half duplex ou simplex
EIA RS-422/RS-485/V.11
Bornier à vis 5 points.
EIA RS-422/RS-485/V.11
Bornier à vis 5 points.
jusqu'à 1,2 Mbit/sec
Power, RD, TD
Isolation galvanique avec opto-coupleur
(transmission dedonnées) et transformateur
(alimentation)
1 500 Volts
Secteur :
Interface 2 : Tension de claquage émetteur/récepteur 7V.
Configurable 230V AC +15/–10% 48–62Hz
100 mA rapide 5x20 mm
Max 6 VA à 230V AC
5–50°C température ambiante
0–95% RH non condensé
55x100x128 mm (LxHxP)
0,4 kg AC, / 0,25 kg DC
Sur Rail DIN 35 mm
S4:1-4 S3:1-6 S2:1-6
S1 Configuration des fonctions et de la
terminaison avec niveau de sécurité.
S2/S3 Délais (temps de retournenent)
S4 Configuration de la terminaison pour le port A
avec niveau de sécurité
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles
Tension de claquage 430V à 230 V AC
Surcharge instantanée 0,6 kW pour 1 ms
S1:1-4
