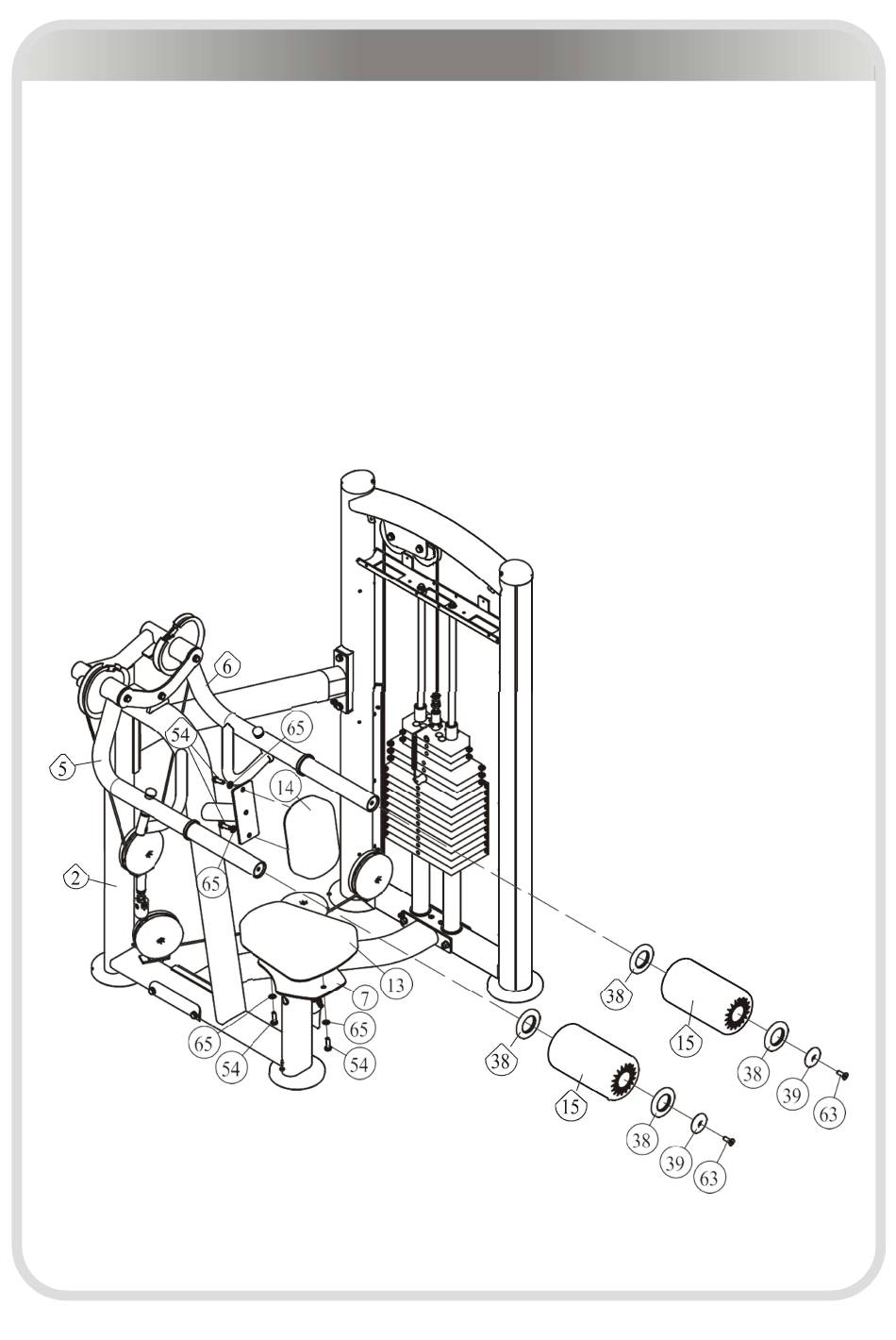

ÉTAPE 6
1. Fixez l'assise (n° 13) et le support de bras rembourré (n° 14) au support de
l'assise (n° 7) et au cadre principal (n° 2) à l'aide de :
quatre boulons à tête hexagonale M10*30 (n° 54)
quatre rondelles plates Φ11*Φ20*2 (n° 65)
2. Fixez deux rembourrages en mousse (n° 15) au bras de traction gauche (n° 5)
et au bras de traction droit (n° 6) à l'aide de :
quatre bagues de serrage en aluminium Φ90*Φ51.2*9 (n° 38)
deux capuchons en aluminium Φ60*Φ10.5*10.9 (n° 39)
deux vis d'assemblage à tête fraisée plate M10*30 (n° 63)
Remarque : serrez les boulons et les écrous freins à bague nylon à l'aide
d'une clé.
Montage
─ 16 ─
