3.0 MONTAGE TRAIN AVANT

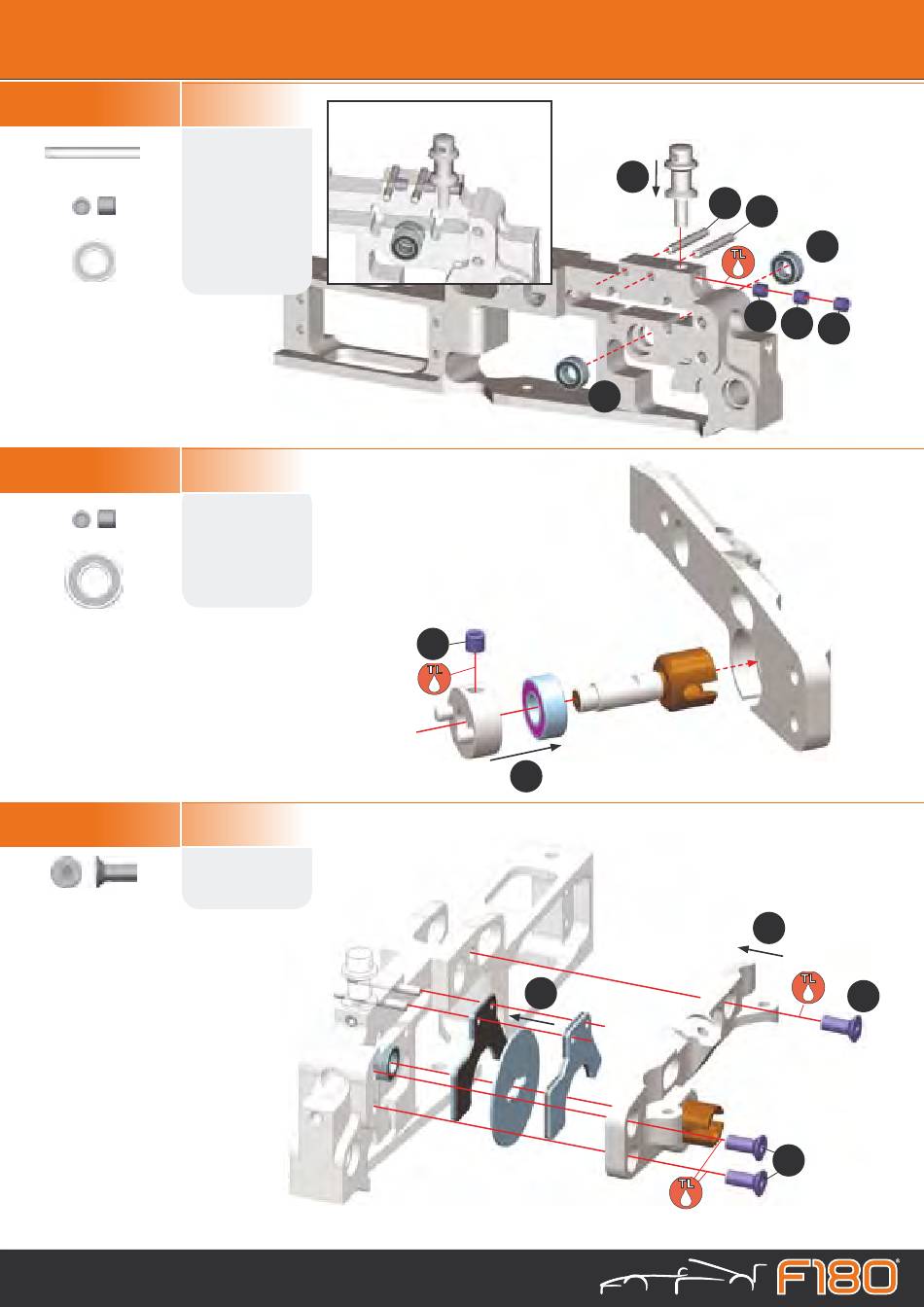

ETAPE 3.1
ETAPE 3.2
ETAPE 3.3
BAG H
Les goupilles de frein dépassent
de la même valeur gauche/droite
PIN
2.5x22mm
SS
M4x4mm
BB
5x10mm
SS
M4x4mm
BB
6x13mm
BAG I
CS
M4x10mm
Noter l'orientation correcte des plaquettes de frein
PIN 2.5x22mm
BB 5x10mm
7
SS M4x4mm
2
BB 6x13mm
1
1
- 13 -
5
1 3
2 4 6
2
CS M4x10mm
3
CS M4x10mm
7
BB 5x10mm
SS M4x4mm
4
CS M4x10mm
