Remarque : la pose avec des vis est uniquement possible lorsque l'espacement entre la
table de la guitare et les cordes est de 13 mm au minimum.
1. Perçage des trous des vis
Déposez les cordes de la guitare / de la basse et percez prudemment deux trous de 2 mm
de diamètre et d'env. 10 mm de profondeur aux endroits repérés (voir page 15
« Repérage de la position de montage optimale »). Si l'instrument est fabriqué dans un
bois extrêmement dur (par ex. érable, cerisier ou bois de rose), il peut être nécessaire de
percer des trous d'un diamètre un peu plus important.
2. Pose du capteur hexaphonique

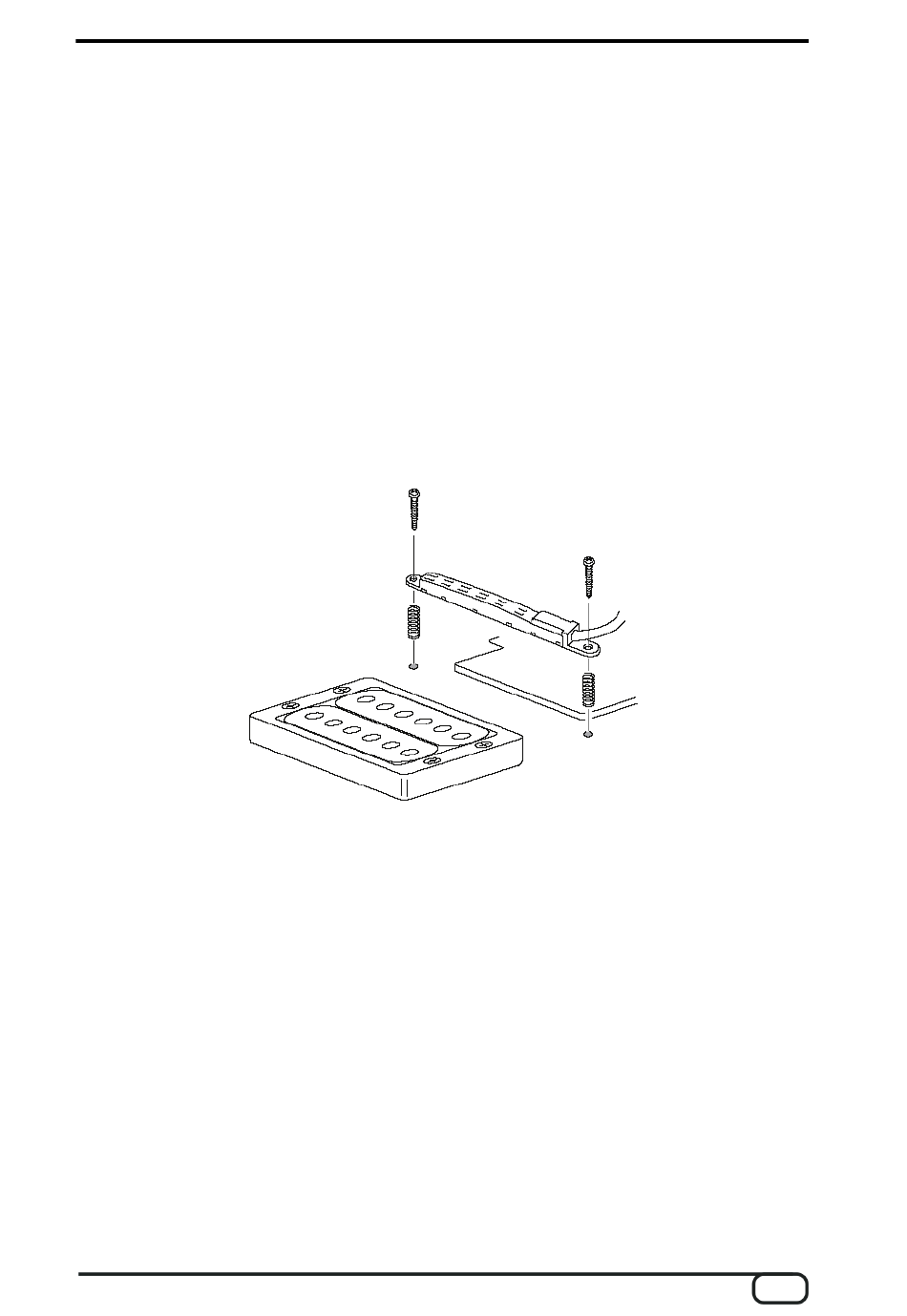

Faites passer les deux vis autotaraudeuses à tête ronde (3x25 mm) par les trous prévus à
cet effet sur le capteur hexaphonique et faites glisser les deux ressorts sur les vis, sous le
capteur hexaphonique. Serrez ensuite les vis dans les deux trous réalisés sur la table de
la guitare pour fixer le capteur hexaphonique.
3. Repose et accord d'hauteur du capteur hexaphonique
Reposez les cordes sur la guitare / basse et adaptez ensuite la hauteur du capteur hexa-
phonique en serrant ou desserrant les vis. L'espacement entre la face supérieure du cap-
teur hexaphonique et la face inférieure de la corde correspondante devrait être d'env.
1 mm lorsque vous appuyez sur les cordes au niveau de la frette correspondant à la note
la plus élevée sur le manche. Pour contrôler l'espacement, utilisez le gabarit fourni.

Montage avec embases (uniquement AIX 103)

Permet de déposer et reposer facilement le capteur hexaphonique sans réglage fastidieux
de sa hauteur.
1. Apposez une des bandes adhésives double-face pour embases sur la face inférieure
de chacune des embases. (Ne retirez pas encore le papier de protection.)
2. Fixez les supports du capteur hexaphonique avec les vis et les ressorts sur le capteur
hexaphonique. Choisissez ensuite la longueur de vis requise pour pouvoir régler cor-
AXON AIX 101/103 (Français) 21
