Notice technique
4.4.1. Version déconnectable - Mini-BRiO Switch
Utilisez le projecteur Mini-BRiO Switch en réutilisant le câble déjà existant. Pour cela, suivre la démarche suivante :
5. Section de câbles
La chute de tension dans le câble
d'alimen-tation Mini Brio + & Switch
M7 & X8 doit être limitée afin de se
conformer aux normes applicables et
garantir un éclaire-ment optimal.
Respectez le tableau ci-contre (un projec-
teur par câble) ;
Pour les références PK10R324 / 325 / 326 avec 10 mètres, enlever 10 mètres aux longueurs ci-dessous.
Pour des sections de câbles plus grande, utilisez le configurateur
ty.php
A. Déclaration de conformité
La société déclare que le produit Mini Brio + & Switch M7 & X8 satisfait aux exigences de sécu-
rité et de compatibilité électromagnétique des directives européennes 2014/35/UE et 2014/30/UE.
Date de la vente : . . . . . . . . . . . . . . . . . . . . . . . N° de lot : . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mini Brio + & Switch M7 & X8
1,5 mm² 2,5 mm²
Longueur
maxi (m)
15 25
http://www.bleuelectrique.com/swimming-tools/electrici-
Cachet Distributeur

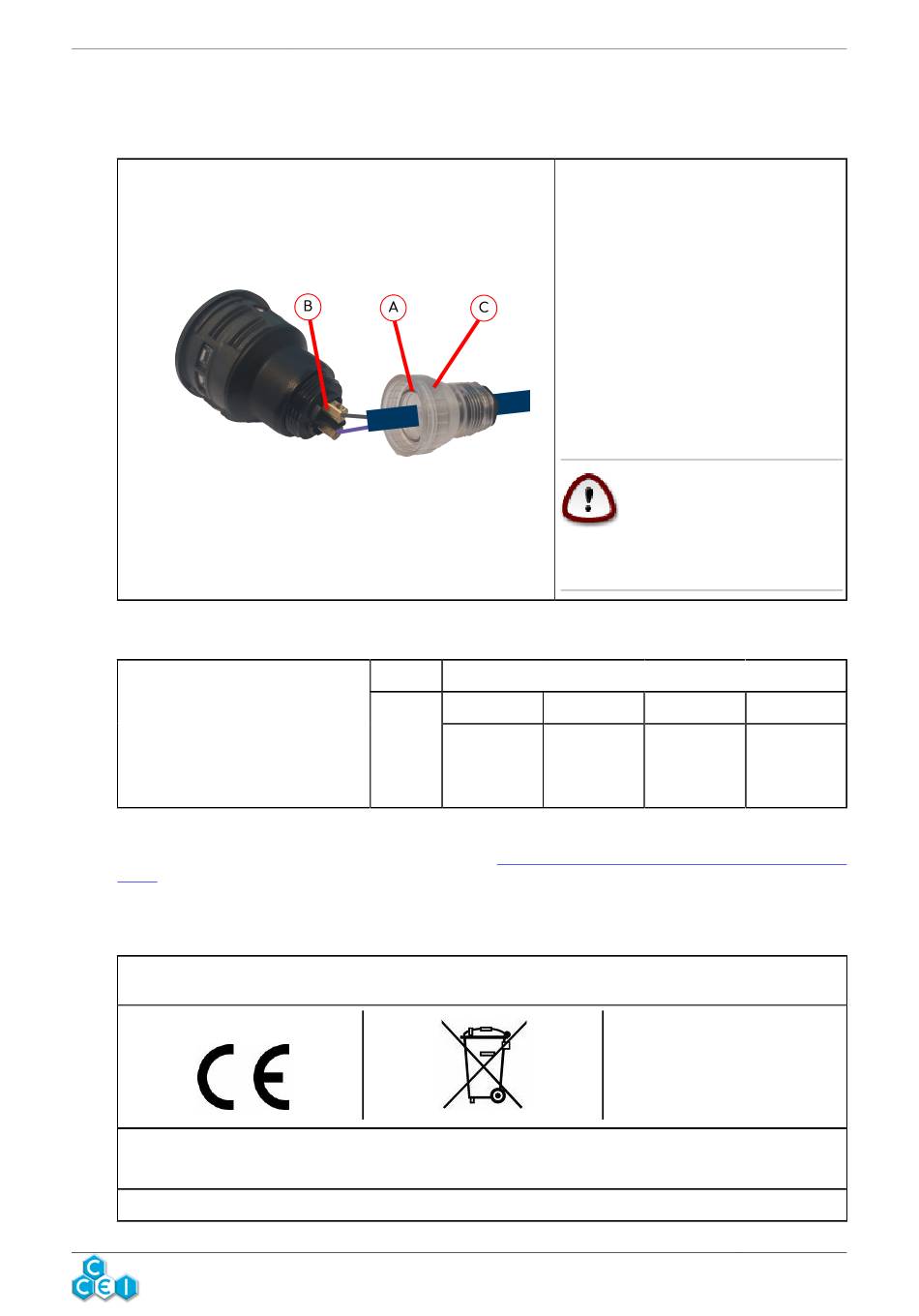

1. Coupez le câble à l'arrière du projecteur exis-
tant
2. Dénudez les fils (attention à ne pas trop dé-
nuder)
3. Faites passer le câble dans le presse-étoupe à
l'arrière du projecteur. Bien vérifier la posi-
tion du joint d'étanchéité (A)
4. Graissez le joint avant montage
5. Branchez les deux fils dans les cosses à l'ar-
rière du projecteur (B)
6. Refermez le bouchon arrière à l'aide de
l'écrou (C) et vissez le tout
7. Revissez le projecteur dans le refoulement
1.5''
En cas d'utilisation d'un en-
joliveur. Pensez à faire pas-
ser le projecteur dans l'enjo-
liveur avant de connecter le
projecteur au fil d'alimenta-
tion
SECTION (mm²)
4 mm²
40
Emmanuel Baret
Marseille, le 10/10/2020
v1.0FR
6 mm²
60
4
