1.5 Vue d'ensemble de la carte mère
Avant d'installer la carte mère, étudiez la confi guration de votre châssis pour vous
assurer que la carte mère peut rentrer.
Assurez-vous de bien débrancher le cordon d'alimentation avant d'installer ou de
retirer la carte mère. Un manquement à cette règle peut vous causer des blessures
corporelles et endommager les composants de la carte mère.
1.5.1 1.5.1

Orientation du placement

Orientation du placement
Au moment de l'installation de la carte mère, assurez-vous qu'elle est bien orientée dans
le châssis. Le côté comportant les ports externes est tourné vers l'arrière du châssis,
comme indiqué sur l'image ci-dessous.
1.5.2 1.5.2

Trous de vissage

Trous de vissage

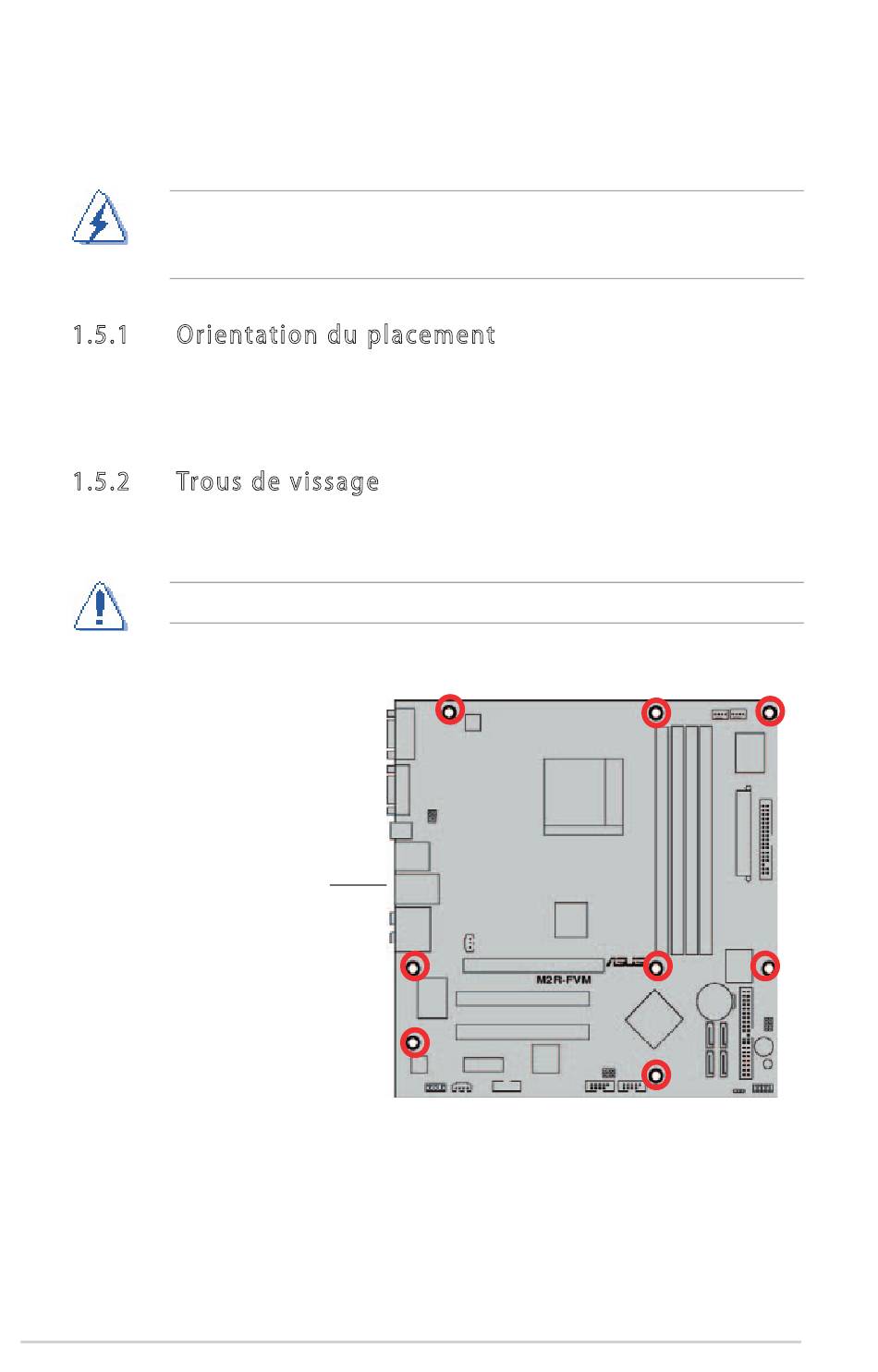

Placez neuf (9) vis dans les trous indiqués par des cercles pour bloquer la carte mère
dans le châssis.
Ne forcez pas sur les vis ! Cela pourrait endommager la carte mère.
1-6
Placez ce côté vers
l'arrière du châssis
Chapitre 1 : Informations sur le matériel
