B
6 / 8
6 / 8

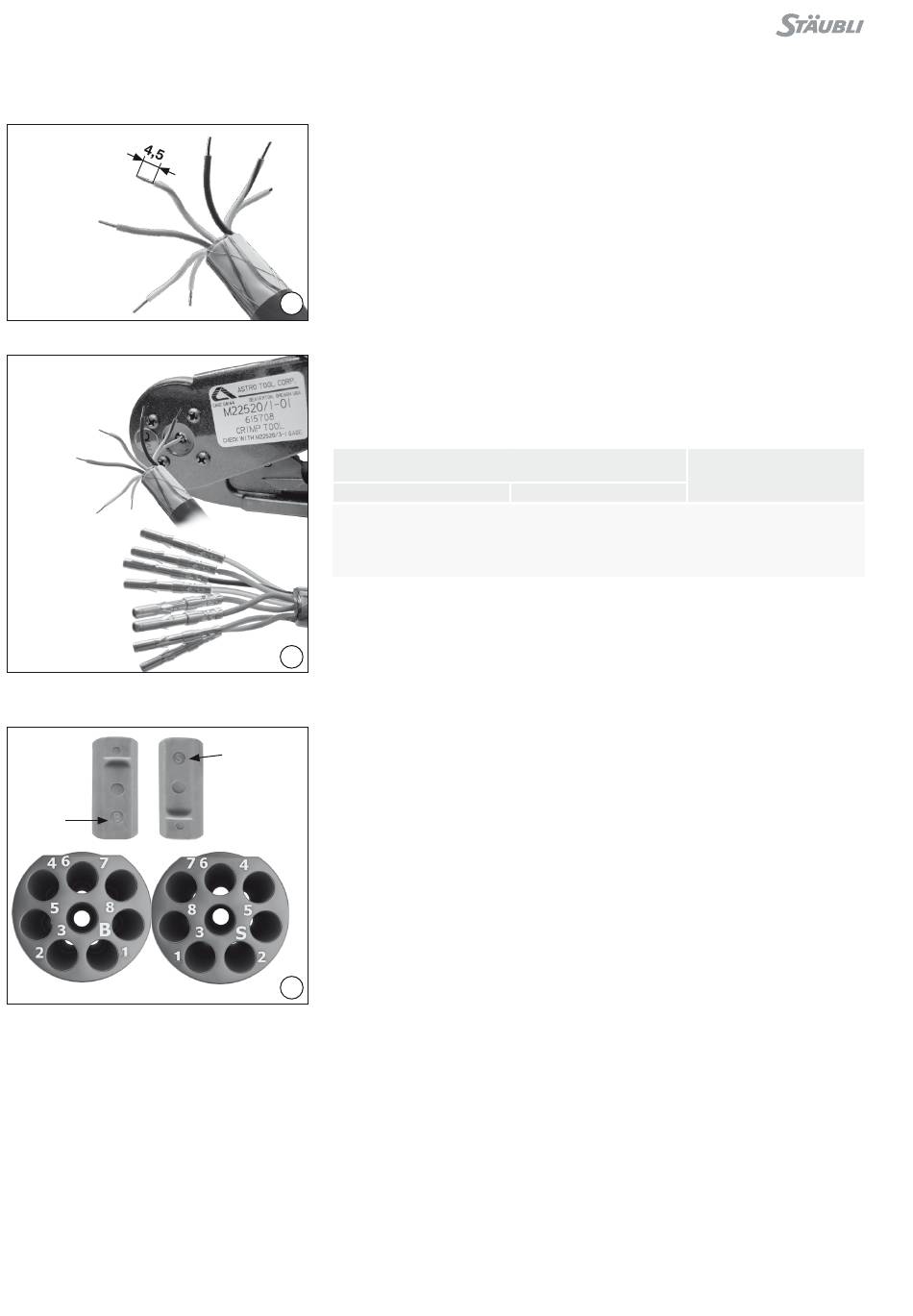

(ill. 5)
Libérer les conducteurs, les dénuder sur
une longueur de 4,5 mm�
5
Sertissage
(ill. 6)
Choisir la position du sélecteur corres-
pondant à la section du conducteur, voir
Tab� 2�
Tab. 2
Section du conducteur
Conductor cross section
mm
2
0.25
0.34
0.5
1)
0.75
1)
Max� 4 fils par connecteur
1)
6
Montage des contacts
(ill. 7)
Les inserts sont marqués d'un B pour
S
le côté douille et d'un S pour le côté
broche� Les numéros de contact se
trouvent sur la face arrière�
Les contacts doivent être introduits côté
face numérotée�
7
(ill. 5)
Fan out single wires and strip them to
4�5 mm�
Crimping
(ill. 6)
See Tab� 2 for selector position
according to conductor cross section�
AWG
24
22
20
18
Maximal four wires per connector
1)
Contact assembly
(ill. 7)
The female insert is marked with a B,
the pin insert is marked with an S�
The contact numbers are on the back
side�
The contacts will be inserted from back
side�
Position du sélecteur
Selector position
2
3
4
5
