Pfannenberg PY X-L-15 Utilisation page 2

Zulassungen
Zulassungen
(gilt für gekennzeichnete Betriebsmittel)
UL, cUL
Inbetriebnahme
Sicherheitshinweise:
Lebensgefahr durch Stromschlag
- Vor allen Arbeiten am Betriebsmittel ist zu beachten:
Das Betriebsmittel vor dem Öffnen spannungsfrei schalten.
- Vor dem Öffnen des Gehäuses 5 Minuten warten.
GEFAHR
- Alle Arbeiten am Betriebsmittel dürfen nur von hierfür autorisiertem Fachpersonal in Übereinstimmung
mit den derzeit gültigen Vorschriften ausgeführt werden.
- Das Anlegen der Betriebsspannung darf nur bei fest verschlossenem Gehäuse erfolgen.
Verletzungsgefahr durch scharfe Kanten oder erhitzte Bauteile
- Es wird empfohlen, bei Installations-, Montage-, oder Service/ Wartungsarbeiten Handschuhe zu
tragen.
VORSICHT
- Um eine Beeinträchtigung des Sehvermögens zu verhindern, ist der dauernde, direkte Blick in die
aktivierte Leuchte zu vermeiden.
- Vor Inbetriebnahme ist die auf dem Typenschild angegebene Versorgungsspannung zu kontrollieren. Eine falsche
Betriebsspannung kann zur Schädigung bzw. zur Zerstörung des Betriebsmittels führen.
- Bei der Installation ist darauf zu achten, dass die Anschlussleitung gegen Zug und Verdrehen abgesichert ist.
Bitte beachten: Die Geräte sind nicht für einen ortsveränderlichen Einsatz bestimmt.
- WARNUNG: Verdrahtung entfernt von scharfen Kanten, Ecken und internen Komponenten vornehmen.
- Die Funktion des Gerätes ist nur gewährleistet, wenn Ober- und Unterteil korrekt zusammengefügt sind.
- DC-Spannung: Das Gerät ist mit einem Verpolungsschutz ausgestattet. Keine Funktion bei Verpolung der Anschlüsse!

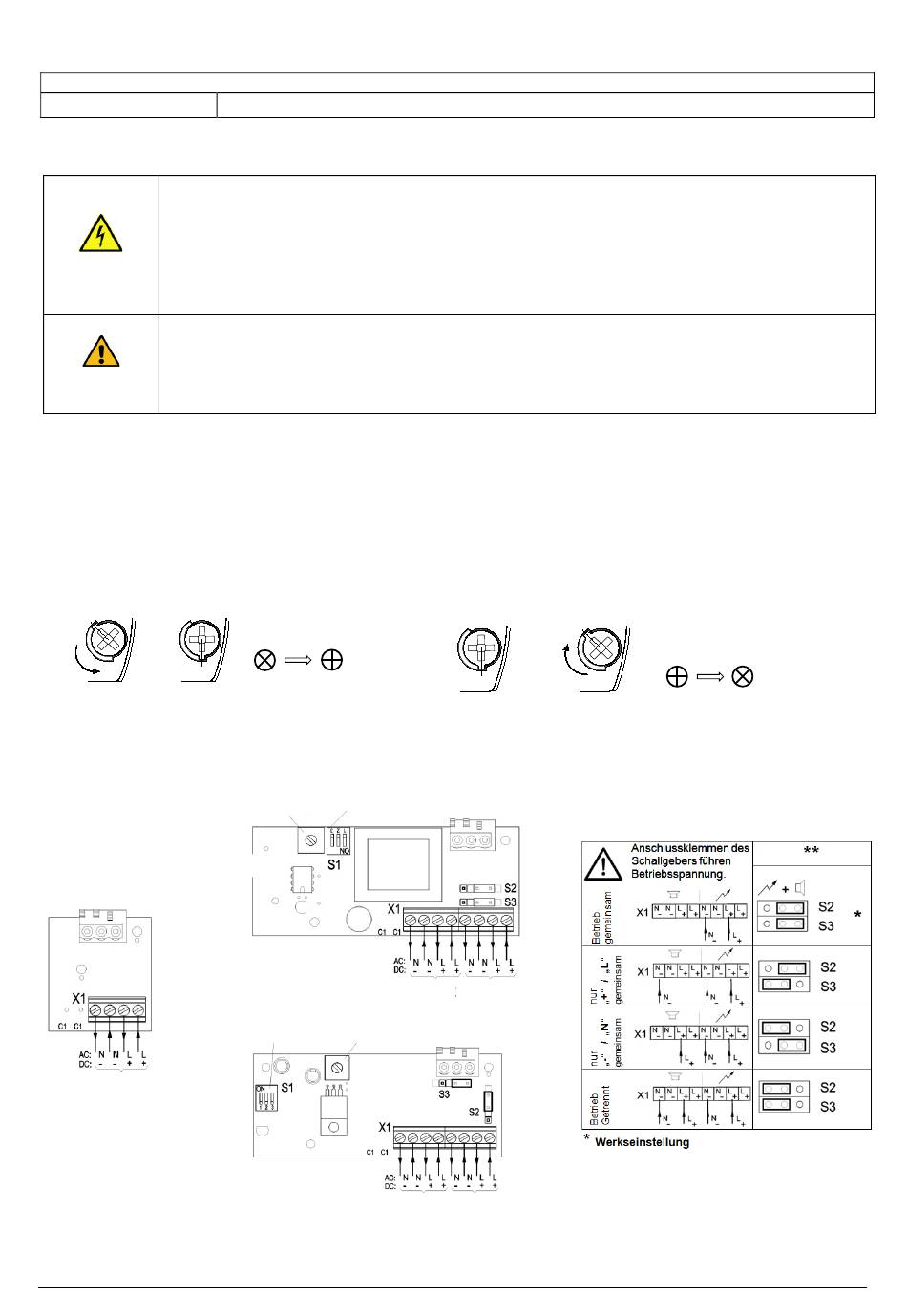

Öffnen des Gehäuses:
1. 2.
3/8
Das Gerät wird in nicht verschlossenem Zustand ausgeliefert.
Plombierstopfen für die Gehäuseschrauben sind als Zubehör erhältlich.
Elektrischer Anschluss:
Lautstärkeregler
AC-Version
PY X-L-15
Tonartenschalter
Betriebsspannungs-
anschluss
DC-Version
** Bei Kombigeräten (PY X-LA-15) können Blitzleuchte und Schallgeber zusammen oder separat betrieben werden. Dazu
sind S2 und S3 wie in der Tabelle dargestellt
085 501 995c
PY X-L-15 + PY X-LA-15:
Durch Lösen der vier Deckel-
schrauben lässt sich das
Oberteil abnehmen.
( )
(Platine im Unterteil)
PY X-LA-15
Tonartenschalter
Betriebsspannungsanschluss
für Schallgeber
Lautstärkeregler
Lautstärkeregler
Betriebsspannungsanschluss
für Schallgeber
einzustellen.
UCST, UCST7, UEES, UEES7 (weiterführende Informationen siehe Seite 6)
Verschließen des Gehäuses
1.
3/8
Betriebsspannungs-
anschluss für
Blitzleuchte
Betriebsspannungsan-
schluss für Blitzleuchte
2
Verschließen des Gehäuses
2.
durch Drehen der Deckel-
schrauben in die Endstellung
bis zur Verrastung.
( )
30396-004-1c
