IM1-231Ex-R

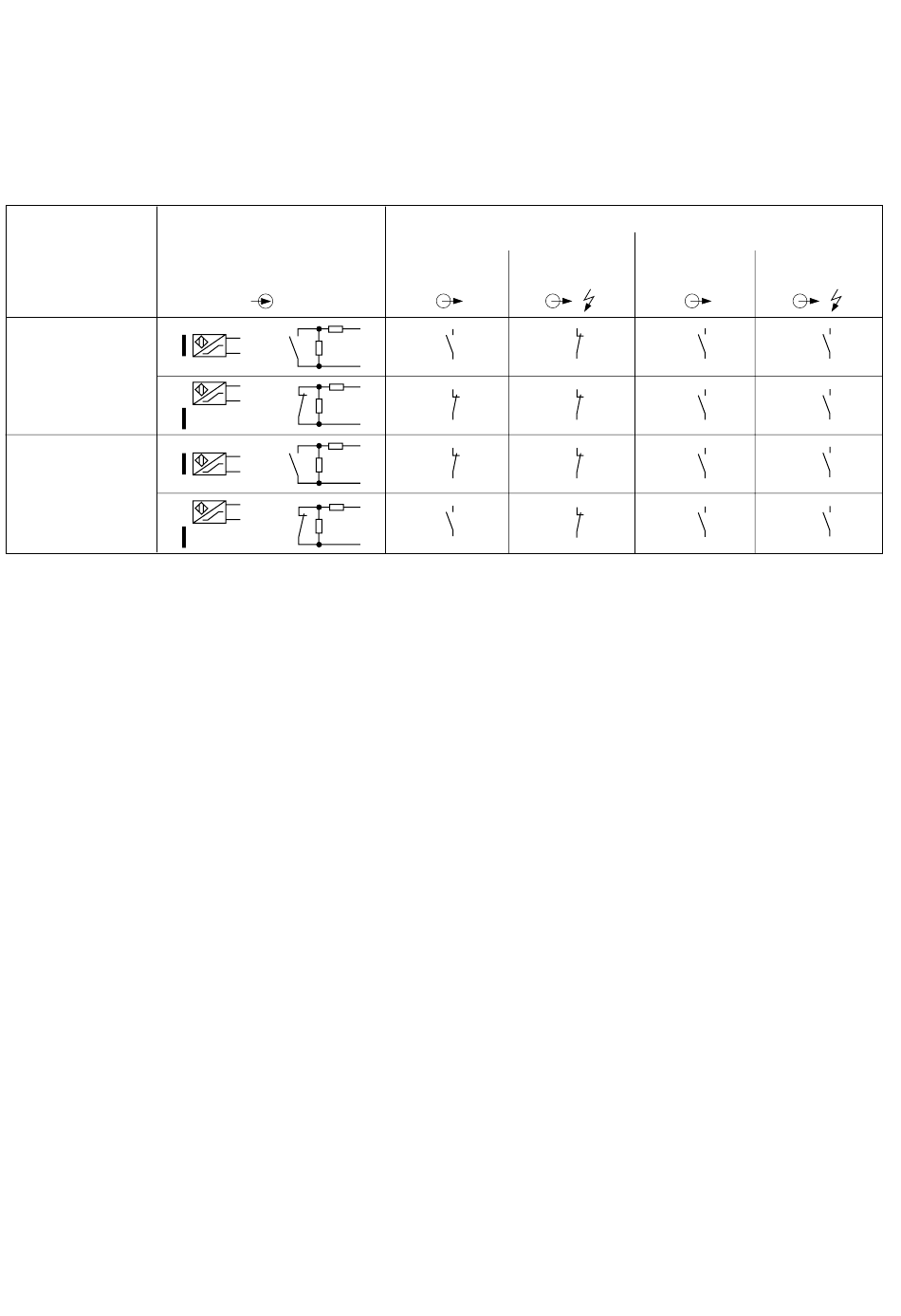

Funktionstabelle (Tab. 1)
Aufgeführt sind die verschiedenen Eingangszustände mit den entspre-
chenden Ausgangszuständen. Zu beachten ist, dass in der Regel das
Schaltverhalten von induktiven Sensoren nach EN 60947-5-6 (NAMUR) dem
von mechanischen Öffner-Kontakten entspricht. Das Schaltverhalten von
kapazitiven und magnet-induktiven Sensoren entspricht dem von Schließer-
Kontakten.
Eingang/input
Induktiver Sensor
inductive sensor
Wirkungsrichtung
EN 60947-5-6
Function mode
NAMUR
Arbeitsstromverhalten
load current mode (N.O.)
N.O.
Ruhestromverhalten
no load current mode (N.C.)
N.C.
Tab. 1:
Funktionstabelle/Function table
Mechanische Kontakte
Beim Einsatz von mechanischen Kontakten und aktivierter Eingangskreis-
überwachung muss in unmittelbarer Nähe zum Kontakt das anschluss-
fertige Widerstandsmodul vom Typ WM1 (Ident-Nr.: 0912101) oder eine
Widerstandsbeschaltung, wie in der Funktionstabelle angegeben, verwen-
det werden.
Funktionseinstellung (Fig. 1)
Mit den vier frontseitigen Schaltern lassen sich separat – und jeweils für den
Kanal 1 und 2 getrennt – die Wirkungsrichtung des Schaltausganges einstel-
len sowie die Eingangskreisüberwachung auf Drahtbruch und Kurzschluss
aktivieren.
NO
Arbeitsstromverhalten
NC
Ruhestromverhalten
LM
Drahtbruchüberwachung und Kurzschlussüberwachung aktiviert
off
entsprechende Funktion deaktiviert
2 / 12
Ausgang/output
mechanischer Kontakt
kein Fehler/normal
dry contact
R1 = 1...2,2 kΩ (>
/
W)
Schaltausgang
1
4
R2 = 10...22 kΩ (>
/
W)
switching output
1
4
R1
0
R2
R1
1
R2
R1
1
R2
0
R1
R2
Function table (Tab. 1)
The various input states are listed together with the according output states.
Please note that the switching performance of inductive sensors per
EN 60947-5-6 (NAMUR) usually accords to that of mechanical normally
closed contacts, while the switching performance of capacitive and magnet-
inductive sensor accords to normally open contacts.
Störmeldeausgang
alarm output
1
1
1
1
Mechanical contacts
When using mechanical contacts and activating the input circuit monitoring
function, it is required to connect the ready-made resistor module type
WM1 (ident-no: 0912101) in direct proximity to the contact, or to implement
a resistor circuitry as shown in the function table.
Function adjustment (Fig. 1)
The four front panel switches are used to set the output mode – separately
for channel 1 and 2 respectively – of the switching output and to activate
the input circuit monitoring function for wire-break and short-circuit.
NO
normally open mode
NC
normally closed mode
LM
wire-break monitoring and short-circuit monitoring activated
off
the accord. function is deactivated
mit Fehler/short or wire-break
Schaltausgang
Störmeldeausgang
switching output
alarm output
0
0
0
0
0
0
0
0
