Mandrin à axe incliné. Démontage, remise en stock, mise au rebut
7.2 Démonter le moyen de serrage
7.2.1 Démonter la butée de pièce à usiner
6. x
Sans serrage per-
manent
8
Illustr. 19
Illustr. 20
48
Outils spéciaux nécessaires:
clé six pans creux
Le démontage de la butée de pièce d'usinage sur le
moyen de serrage varie selon qu'il s'agit d'un mandrin à
axe incliné avec et sans serrage permanent.
1. Mettez le tube de traction de la machine dans la
position de fin de course la plus arrière [réserve de
serrage].

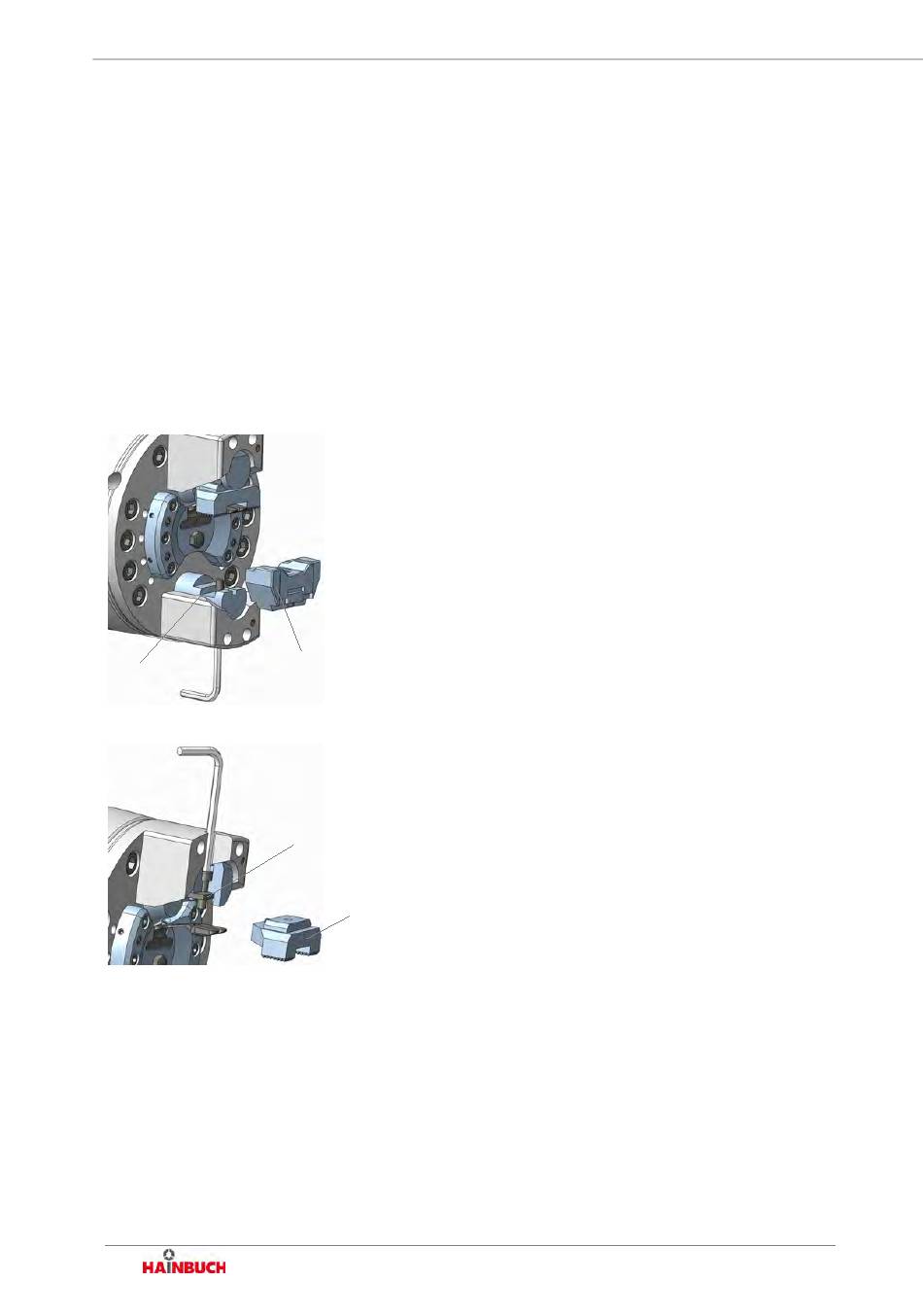

2. Dévissez et retirez la vis à tête cylindrique [8] de la
griffe de serrage [7] à l'aide d'une clé Allen [SW5].
3. Prenez la griffe de serrage [7] du moyen de serrage.
7
4. Dévissez et retirez la vis à tête cylindrique [5] de la
griffe de serrage [6] à l'aide d'une clé Allen [SW5].
5. Retirez la griffe de serrage [6] du moyen de serrage.
5
6
