Raccord 9 : Capuchon de solive/pièce de charpente

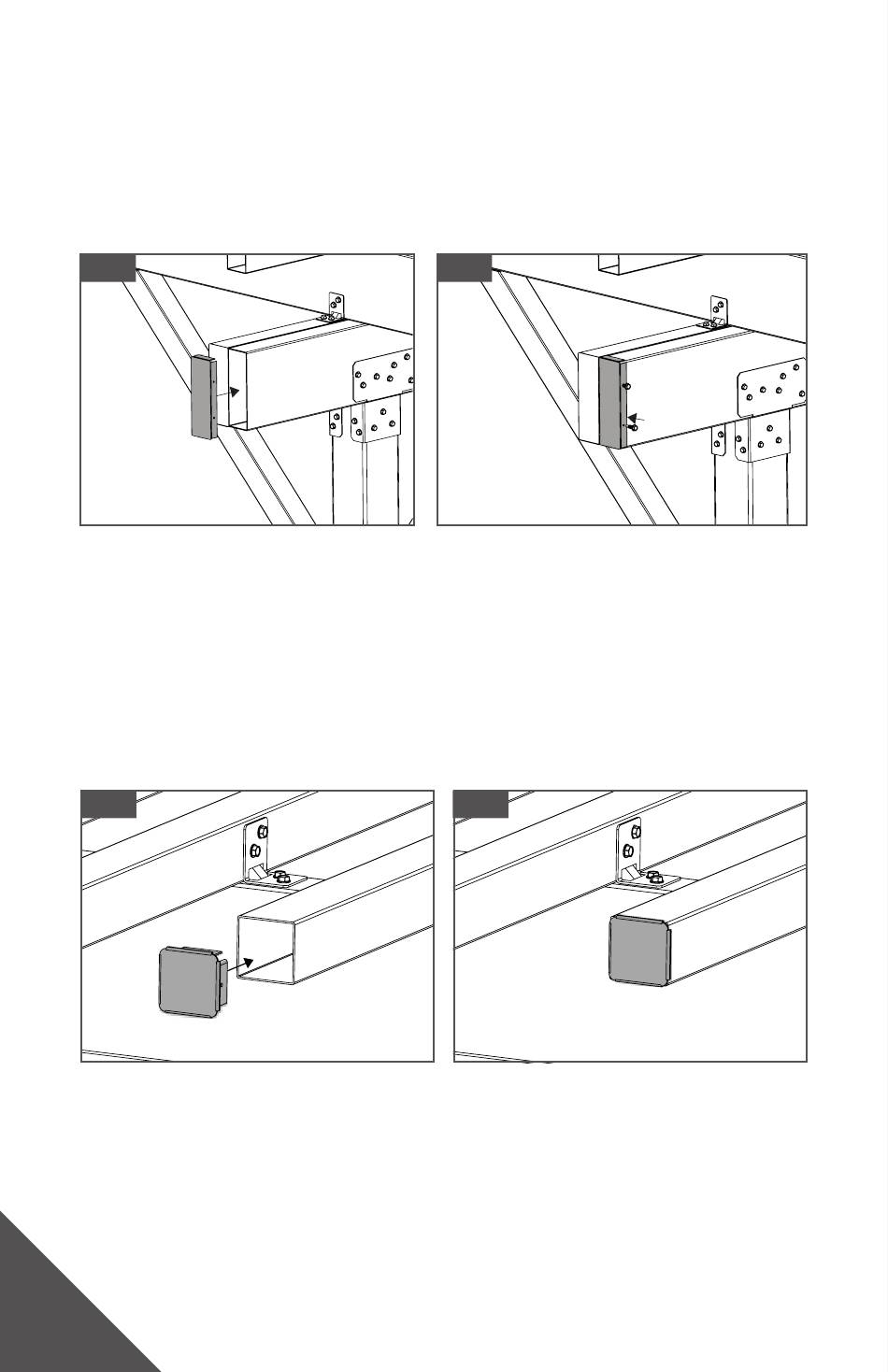

1. P ositionnez le capuchon sur l'extrémité exposée de la solive ou de la
pièce de charpente, comme illustré à la fig. 44.
2� Fixez le capuchon de solive/pièce de charpente à la solive avec des
vis autoperceuses Evolution, comme illustré à la fig. 45.
Fig. 44
Raccord 10 : Capuchon de panne
1. P ositionnez le capuchon de panne sur l'extrémité exposée de
la panne, comme illustré aux fig. 46 et 47. Utilisez un maillet en
caoutchouc, si nécessaire, pour bien enfoncer le capuchon.
2� Fixez le capuchon sur la panne avec une vis autoperceuse Evolution,
comme illustré aux fig. 48 et 49. Positionnez la vis à 0,7 po [18 mm]
de l'extrémité du capuchon.
Fig. 46
20
Fig. 45
INSTALLATION DE LA PERGOLA : EVOLUTION
Fig. 47
