Fortress Building Products EVOLUTION Guide D'installation page 12

4� Fixez la ferrure F-50 à la pièce de charpente avec les vis
autoperceuses Evolution, comme illustré à la fig. 18.
5. F ixez les chevrons aux ferrures F-50 et à la pièce de charpente�
Assurez-vous que la face supérieure des chevrons et celle de la pièce
de charpente sont alignées.
6� Fixez les chevrons aux ferrures F-50 avec les vis autoperceuses
Evolution, comme illustré à la fig. 19.
7� Les ferrures F-50 peuvent également être retournées et installées
de façon à ce que les deux faces des ferrures soient exposées et
détournées des chevrons, comme illustré à la fig. 20.
Conseils :
• Assurez-vous que toutes les ferrures F-50 sont orientées dans la
même direction.
• Assurez-vous que les trous de drainage situés sur la face des
chevrons sont dirigés vers le bas lors de l'installation, comme illustré
à la fig. 21.

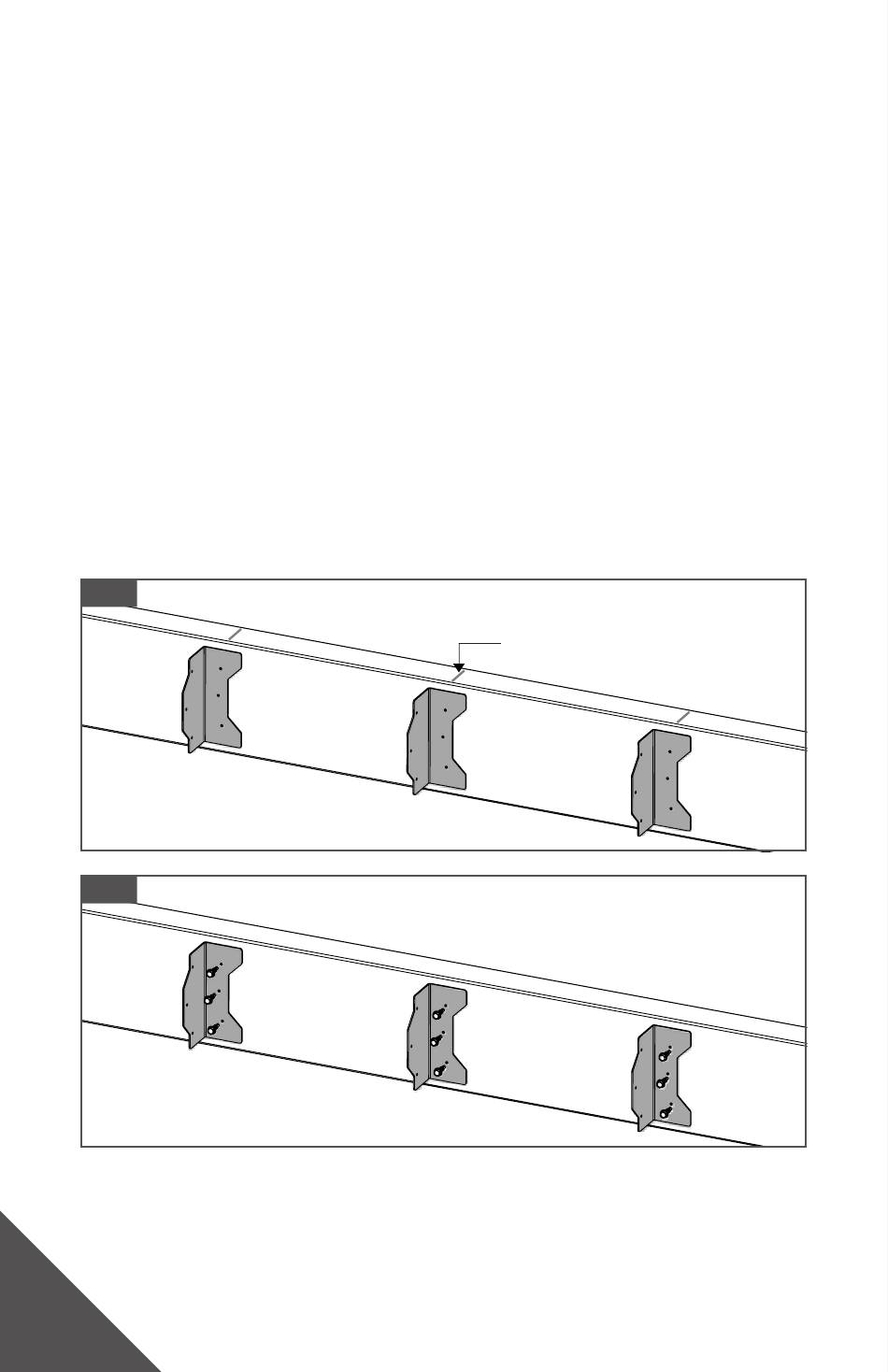

Fig. 17
Fig. 18
12
INSTALLATION DE LA PERGOLA : EVOLUTION
Marque centre à centre
