4.3
Montage de l'isolation thermique
REMARQUE
Mettre d'abord le système de cascade en
service et contrôler l'étanchéité. Puis monter
l'isolation thermique.
Monter l'isolation thermique arrière sur la bouteille de
→
mélange (
fig. 10, [1]).
Monter la partie arrière de l'isolation thermique sur la
bouteille de mélange (
Adapter l'isolation thermique si nécessaire pour qu'elle
→
soit bien en place (
Avec une bouteille hydraulique de 2½" et 3" :
– monter des inserts dans l'isolation thermique externe.
Avec une bouteille de mélange hydraulique de 2½" :
– monter les inserts d'adaptateur dans les évidements
→
externes (
fig. 11, [2]).
Avec une bouteille de mélange de 3" :
– monter les inserts dans les rainures internes
→
(
fig. 11, [1]).
Appuyer sur l'isolation thermique jusqu'à ce qu'elle
s'enclenche.
Monter l'isolation thermique avant de la bouteille de
mélange. Adapter l'isolation si nécessaire pour qu'elle
→
soit bien en place (
Monter le couvercle de la bouteille de mélange
→
(
fig. 10, [4]).
Logamax plus GB162-80 kW/100 kW - Sous réserve de modifications techniques !
→
fig. 10, [2]).
fig. 10, [3]).
fig. 10, [3]).
4

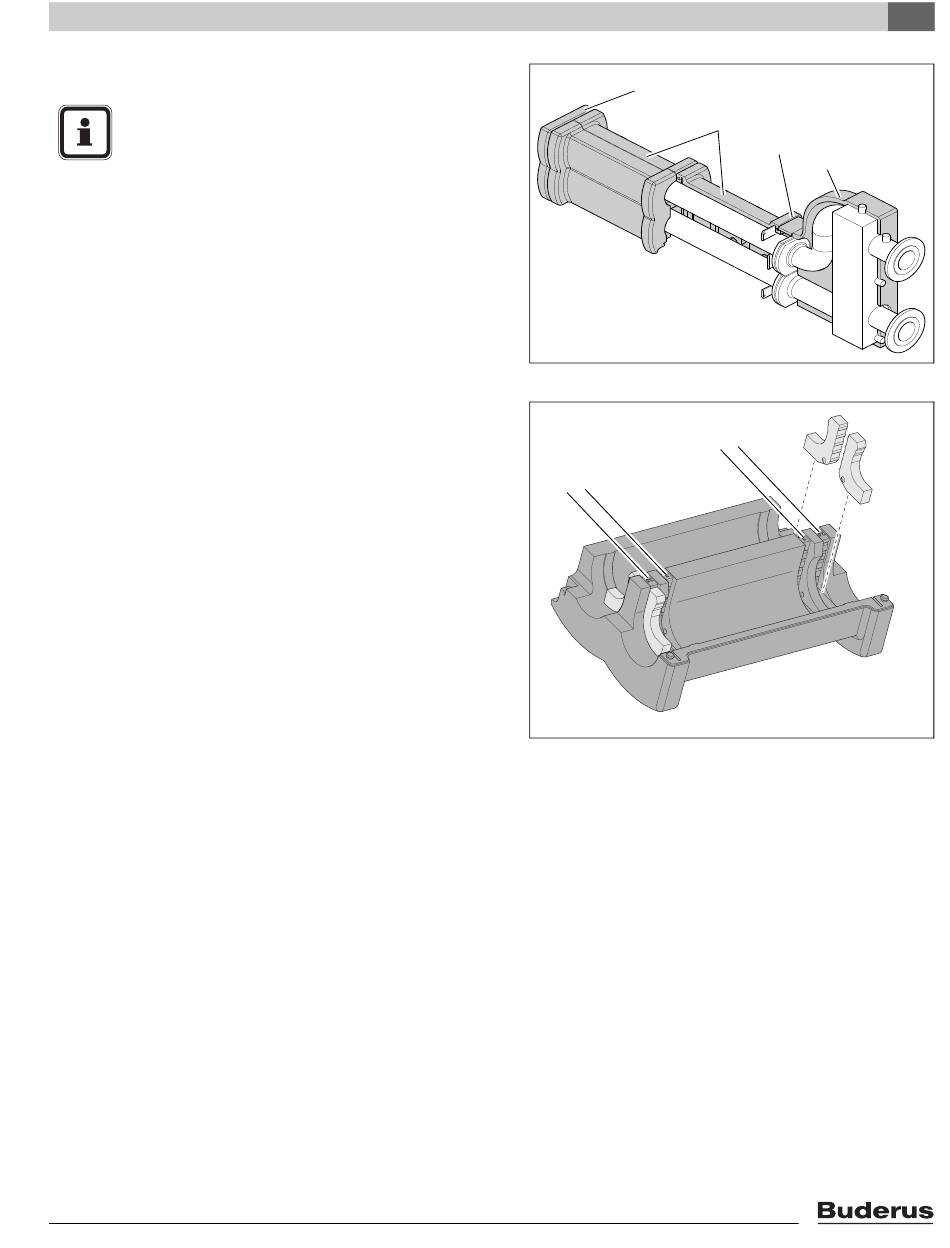

Fig. 10 Découpl
1
2
Fig. 11 Isolation thermique interne
