Installation
0
51

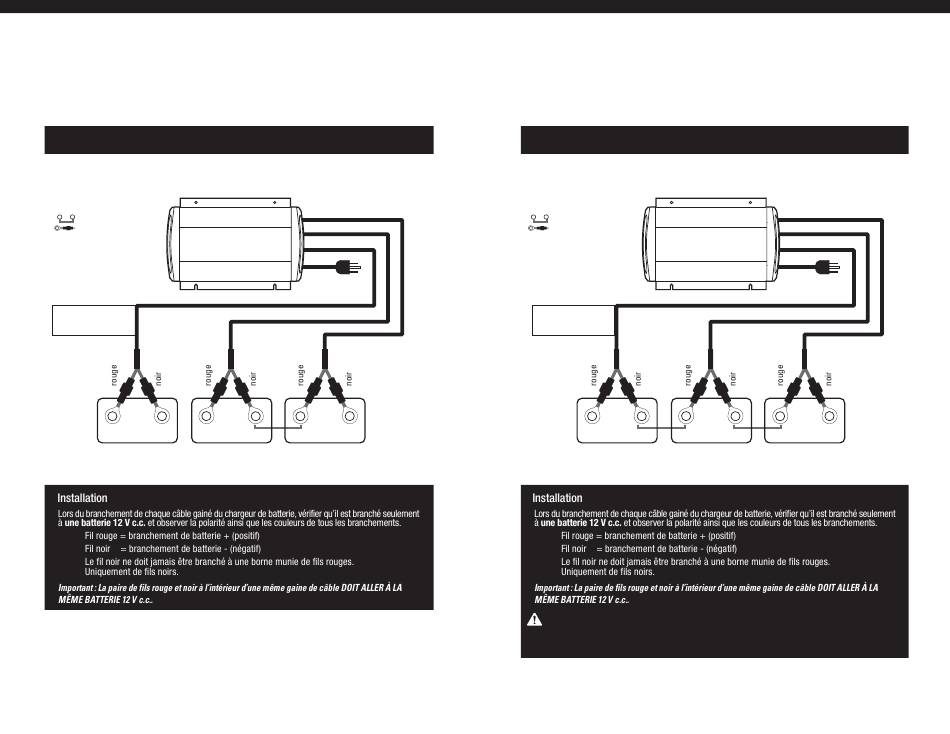

Câblage typique
Fig. 2 Chargeur trois bancs ProSportHD pour 3 batteries 12 V
Configuration avec (2) batteries 12 V c.c. branchées avec une barrette de mise en série, conçue pour
une batterie de propulseur électrique 24 V c.c. plus une batterie 12 V c.c. de démarrage de moteur
Remarque :
Indique une barrette de mise en série
Indique un fusible
ProSportHD 3 Bancs
For engine battery use this
bank cable only
[ Pour la batterie du moteur utiliser
ce câble de banc uniquement ]
câble 3
_
bat 3
+ +
Batterie 12 V c.c. de Deux batteries 12 V c.c. branchées en série
démarrage de moteur
avec une barrette pour un propulseur
câble 2 câble 1
Vue du dessus
_ _
bat 2 bat 1
de la batterie
+
électrique 24 V c.c.
Câblage typique
Fig. 3 Chargeur trois bancs ProSportHD pour 3 batteries 12 V
Configuration avec (3) batteries 12 V c.c. branchées avec (2) barrettes de mise en
série, conçue pour une batterie de propulseur électrique 36 V c.c.
Remarque :
Indique une barrette de mise en série
Indique un fusible
ProSportHD 3 Bancs
For engine battery use this
bank cable only
[ Pour la batterie du moteur utiliser
ce câble de banc uniquement ]
câble 3
_
bat 3
+ +
Trois batteries 12 V c.c. branchées en série avec deux (2) barrettes
pour un propulseur électrique 36 V c.c.
DANGER : RISQUE DE CHOC ÉLECTRIQUE.
Ne pas toucher la partie de connecteur de sortie non isolée ou la borne de batterie non
isolée si 3 ou davantage de batteries sont connectées en série.
Installation
câble 2 câble 1
Vue du dessus
_ _
bat 2 bat 1
de la batterie
+
