Installation
0
49
Câblage correct du chargeur ProSportHD
Il suffit de choisir l'illustration qui comporte le même nombre de câbles de sortie de banc que le
chargeur de batterie ProSportHD dont on dispose et de câbler exactement comme illustré (choisir
l'illustration qui correspond à l'application) pour une utilisation correcte du chargeur.
Un câblage incorrect peut entraîner une inversion de polarité, en plaçant le fil « rouge » + sur
une borne négative de la batterie et le fil « noir » - sur la borne positive. Dans ce cas, le chargeur
ProSportHD a été conçu pour ne pas se mettre en panne. Cependant, le chargeur se « déconnectera
de manière interne » et ne fournira « aucune sortie » jusqu'à ce que la polarité inverse soit
corrigée. Dans le cas d'une batterie ou de batteries incorrectement branchées, le chargeur
allume la DEL rouge d'anomalie de batterie pour la batterie qui demande une attention.
gaine de câble
Conseil d'application :
Dans le cas d'une application utilisant des batteries de grande capacité 4D ou 8D, se reporter au site
Web de ProMariner à www.promariner.com et consulter notre assortiment de chargeurs câblés
ProNauticP pour le choix d'un modèle approprié à ce groupe dimensionnel de batterie.
Si on dispose de plus de sorties de chargeur qu'il n'y a de batteries, le jeu de câbles
peut être doublé sur la plus grosse batterie du système. En général, ceux-ci sont connectés
à la batterie du propulseur électrique qui est davantage déchargée. Veuillez contacter
ProMariner, au cas où vous souhaitez obtenir une assistance.
Remarque : Les chargeurs de batteries nautiques embarqués étanches ProSportHD sont conçus pour
toute combinaison de batteries des groupes 24, 27, 29, 30 et 31. Chaque câble de sortie c.c. du chargeur
doit être branché sur une (1) batterie 12 V c.c. (même si les batteries sont configurées pour des propulseurs
électriques ou des applications de systèmes 24 V c.c. ou 36 V c.c.). Plus spécifiquement, il n'est pas
nécessaire de retirer les câbles de mise en série ou en parallèle pour l'utilisation du chargeur ProSportHD.
Se reporter aux schémas de câblage pour ces systèmes dans la section d'installation du présent manuel.
Remarque : Le ProSportHD doit être branché aux batteries pour pouvoir fonctionner. Il ne fonctionne pas
comme alimentation 12 V.
noir (-)
rouge (+)
Câblage typique

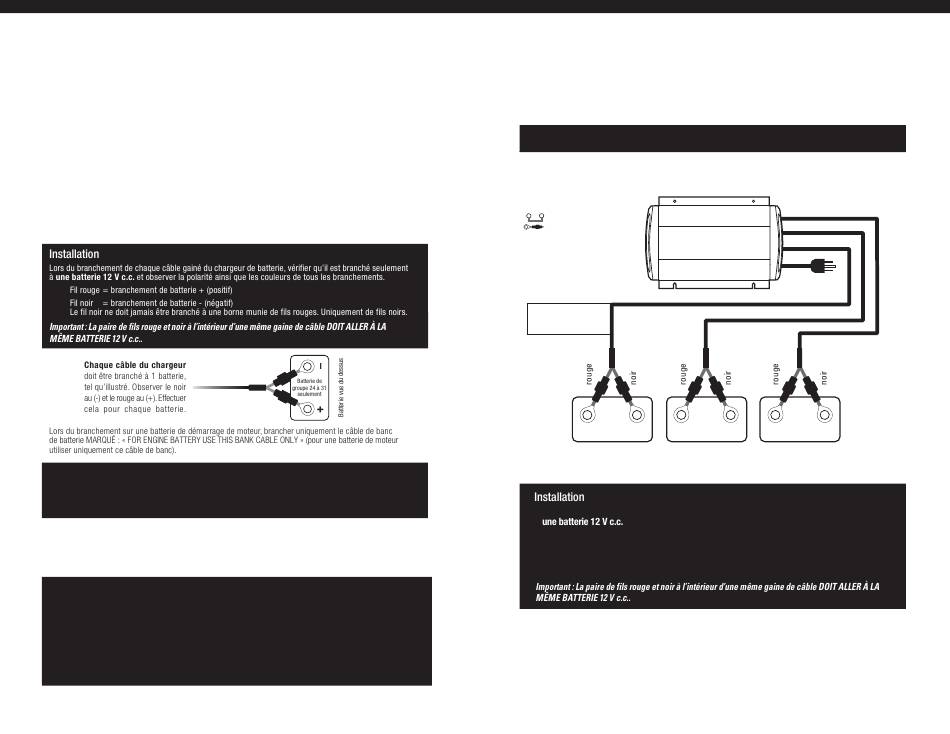

Fig. 1 Chargeur trois bancs ProSportHD pour 3 batteries 12 V
Configuration typique conçue pour banc 12 V c.c. de propulseur électrique / de
servitude et 2 batteries de démarrage de moteur
Remarque :
Indique une barrette de mise en série
Indique un fusible
ProSportHD 3 Bancs
For engine battery use this
bank cable only
[ Pour la batterie du moteur utiliser
ce câble de banc uniquement ]
câble 3
_
bat 3 bat 2
+ +
Moteur Moteur
Lors du branchement de chaque câble gainé du chargeur de batterie, vérifier qu'il est branché seulement
à et observer la polarité ainsi que les couleurs de tous les branchements.
Fil rouge = branchement de batterie + (positif)
Fil noir = branchement de batterie - (négatif)
Le fil noir ne doit jamais être branché à une borne munie de fils rouges.
Uniquement de fils noirs.
Installation
câble 2 câble 1
Vue du dessus
_ _
bat 1
de la batterie
+
Batterie 12 V c.c. de
propulseur électrique
ou de servitude
