11. Fiche CH

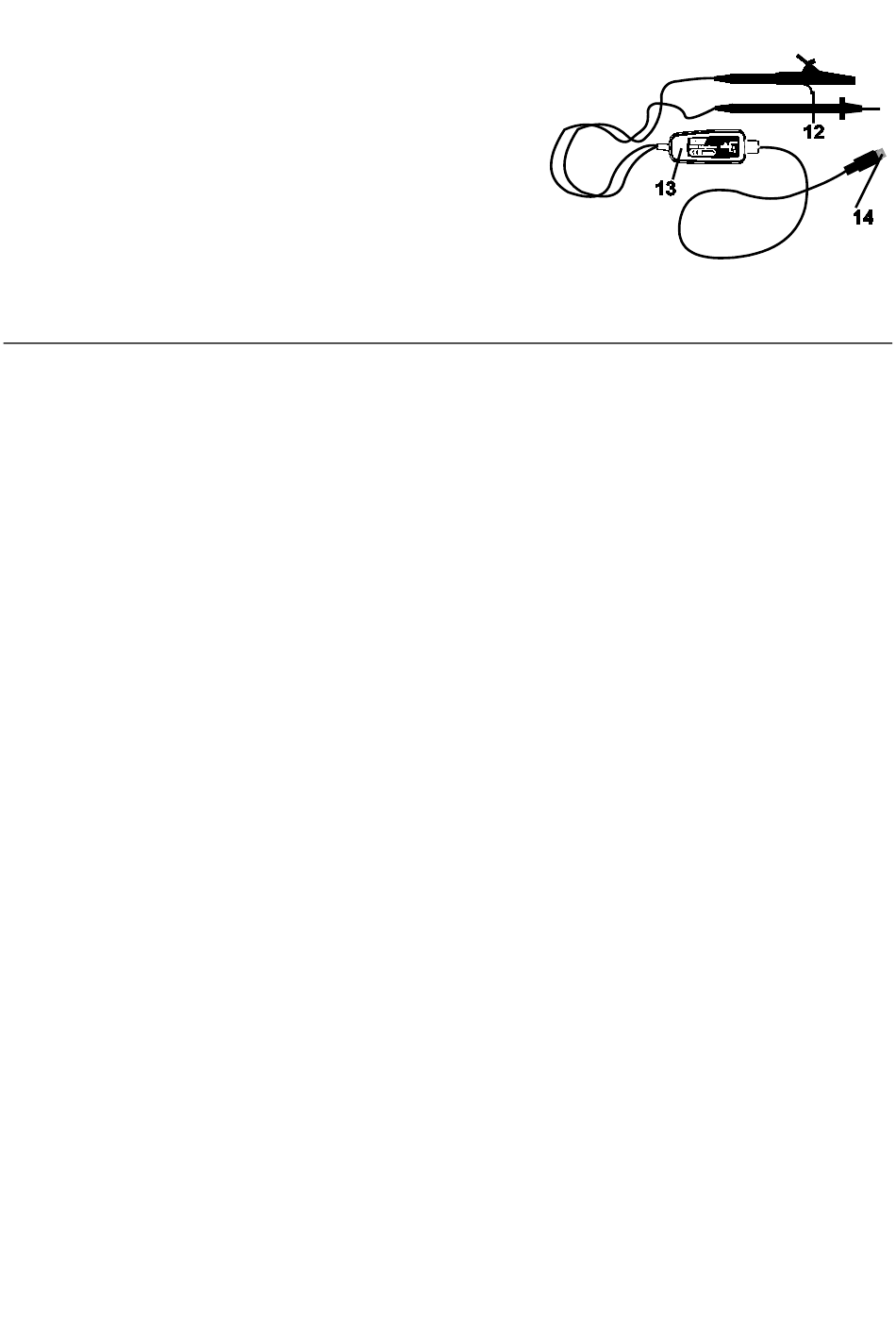

12. Sondes de tension c.a. ou pinces crocodile
13. Module de tension
14. Fiche CH
Fonctionnement
1.
Installez 4 nouvelles piles AAA ou banchez l'adaptateur c.a.
2.
Configurer l'enregistreur à l'aide du logiciel fourni.
Voir le Guide d'aide du logiciel qui est fourni avec le logiciel.
3.
Connecter le capteur de courant ou de tension à la base du compteur.
4.
Connecter la tension des fils d'essai ou les capteurs de courant à la source de courant AC à
mesurer.
5.
Appuyez et maintenez enfoncé le bouton START/STOP pendant 4 secondes pour lancer
l'enregistrement. L'icône "REC" apparaît sur l'affichage indique que l'enregistrement a
commencé.
6.
Appuyez et maintenez enfoncé le bouton START/STOP pendant 4 secondes pour arrêter
l'enregistrement. L'icône "REC" disparaîtra de l'écran.
Remarque : Si vous arrêtez l'enregistrement, vous devez reprogrammer le compteur avec le
logiciel avant de l'enregistrement.
7.
Retirez la sonde du circuit d'essai, connectez l'enregistreur à un ordinateur et utiliser le logiciel
fourni pour télécharger les données.
Les fils d'essai de tension
Phase unique : brancher un fil à une phase et l'autre fil à la ligne neutre.
Phase multiples : brancher un fil à une phase et l'autre fil à l'autre phase.
Connectez la pince pince de courant plus d'un seul plomb et le collier de la mâchoire doit fermer
complètement afin de mesurer correctement.
