Description et fonctions des boutons

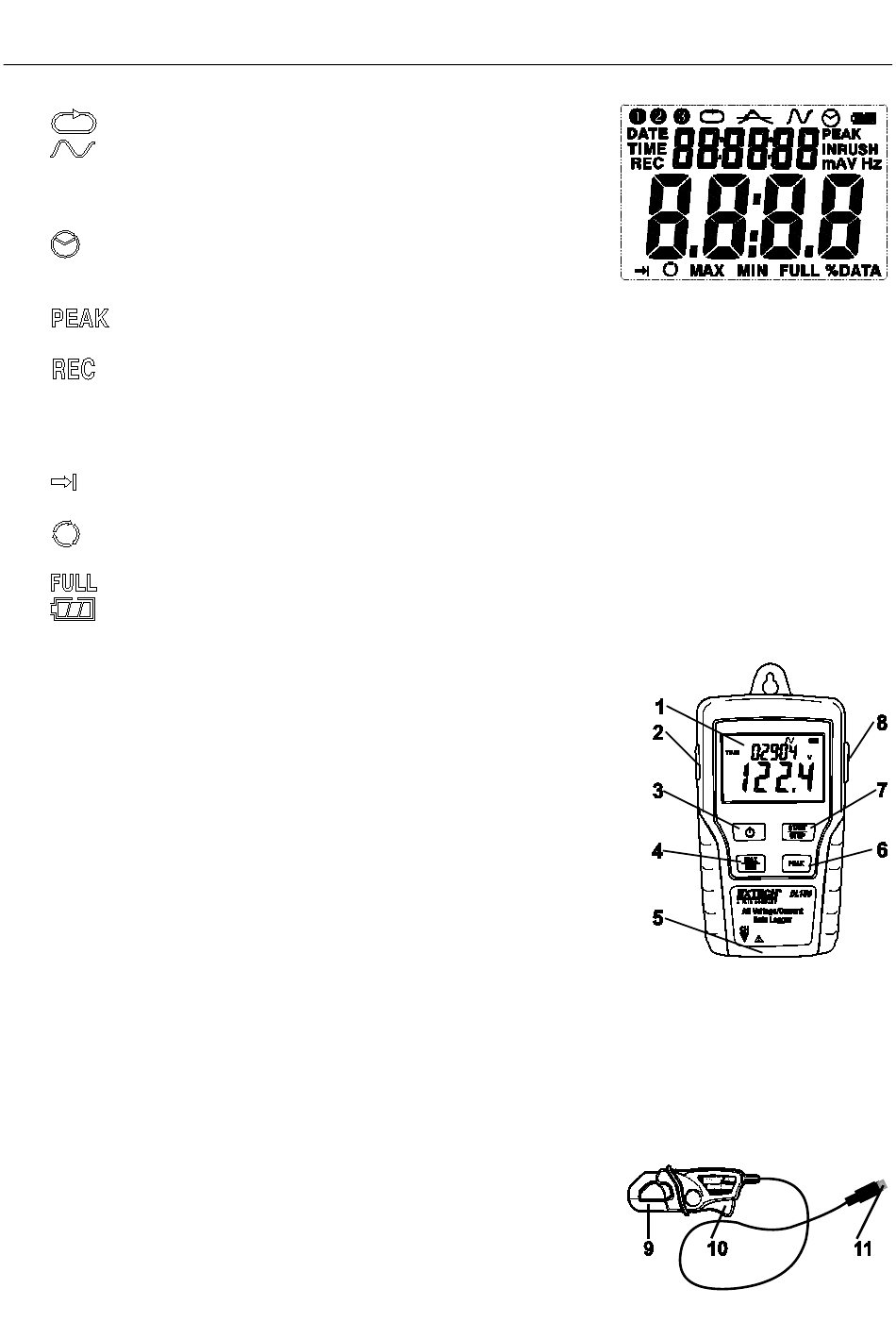

1. Description de l'écran LCD
: Le mode d'enregistrement normal est sélectionné.
: Le mode d'enregistrement de capture est
sélectionné. Enregistre l'onde sinusoïdale lorsque la
valeur de mesure dépasse le niveau de Détection de
Capture défini.
: Mise hors tension automatique : le mètre s'arrête
automatiquement après 5 minutes sans qu'aucun
bouton ne soit appuyé.
: Mode d'enregistrement et de mesure de valeur moyenne de crête sélectionné (près de
195 ms).
: Enregistrement en cours. Au terme de la configuration du mode d'enregistrement par le
logiciel, appuyez sur le bouton START/STOP (Démarrer/Arrêter) pendant plus de 4
secondes pour lancer l'enregistrement. Cette icône s'affichera, indiquant que le mètre
est en train d'enregistrer les données. Appuyez à nouveau sur le même bouton
pendant plus de 4 secondes pour arrêter l'enregistrement.
: Enregistrer jusqu'à ce que la mémoire soit pleine : l'enregistreur de données cessera
d'enregistrer une fois la mémoire pleine.
: Enregistrement continu : une fois la mémoire pleine, les données écraseront les
données les plus anciennes.
: Mémoire pleine et arrêt d'enregistrement.
: Le symbole de pile s'affiche entièrement lorsque la pile est pleine. Lorsque seule une
icône de cadre s'affiche, la pile est épuisée et doit être remplacée par une nouvelle.
2. Prise pour adaptateur c.a.
3. Interrupteur ON/OFF (marche/arrêt)
4. Valeurs maximales/minimales (MAX/MIN) : Appuyez une fois sur
le bouton pour afficher la lecture MAX (maximum). Appuyez à
nouveau pour afficher la lecture MIN (minimum). Vous quitterez le
mode MAX/MIN en appuyant une troisième fois. Si aucun bouton
n'est appuyé, le mètre quittera automatiquement le mode
MAX/MIN après 10 secondes.
5. Prise d'entrée CH : Insérez le capteur de courant ou de tension
dans cette prise COM pour mesurer et enregistrer les données.
6. PEAK HOLD (maintien de la valeur de crête) : En mode de
mesure non-Peak (non-Crête), appuyez sur le bouton PEAK HOLD
pour afficher la valeur de crête moyenne de la valeur actuelle. Appuyez à nouveau sur le bouton
pour quitter l'affichage PEAK. Si aucun bouton n'est appuyé, le mètre quittera automatiquement
ce mode après 10 secondes.
7. START/STOP : Appuyez une fois sur le bouton START/STOP pour interrompre les opérations.
Appuyez à nouveau pour relancer. Après avoir défini le mode d'enregistrement, appuyez sur ce
bouton pendant plus de 4 secondes, puis relâchez-le après l'affichage de REC sur l'écran LCD.
Le mètre mesurera et enregistrera les données en fonction de la configuration du logiciel.
8. Port USB
9. Pince ampèremétrique c.a. : Serrez les mâchoires autour d'un
seul conducteur pour mesurer le courant c.a. jusqu'à 200 A
10. Gâchette d'ouverture de la pince :
