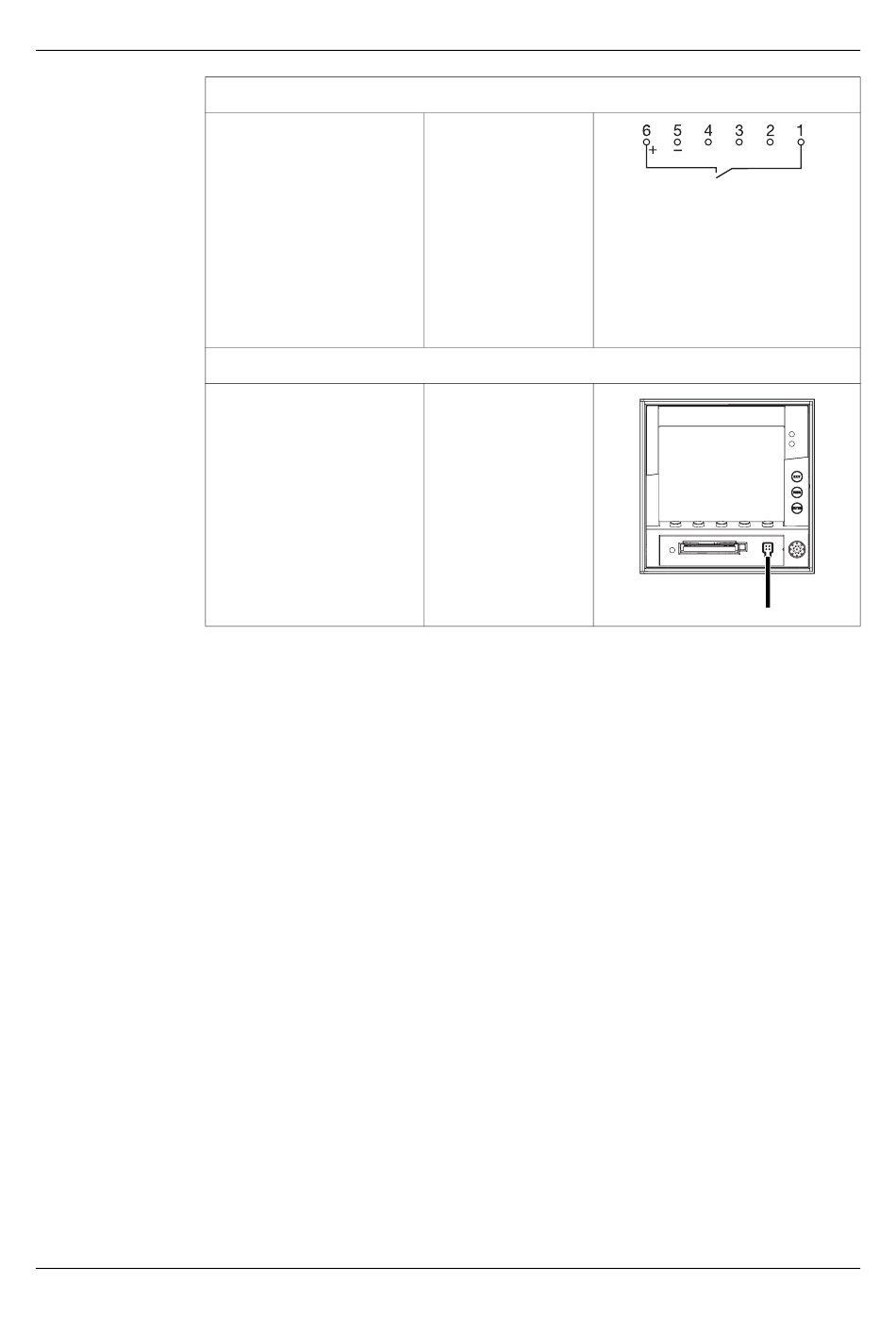

10 Raccordement électrique
122
Entrées binaires (option)
Alimentation
24V/50mA
Entrées logiques
commandées par la
tension
LOW = -3 à +5V DC
HIGH = 12 à 30V DC
Interface Setup (comprise dans la livraison)
L'interface Setup se si-
tue sur la façade der-
rière le cache de la car-
teCompactFlash.
33.
6 +24V
5 GND
4 entrée logique 1
3 entrée logique 2
2 entrée logique 3
1 entrée logique 4
Exemple :
entrée logique 4, com-
mandée par l'alimentation
intégrée
Interface Setup
