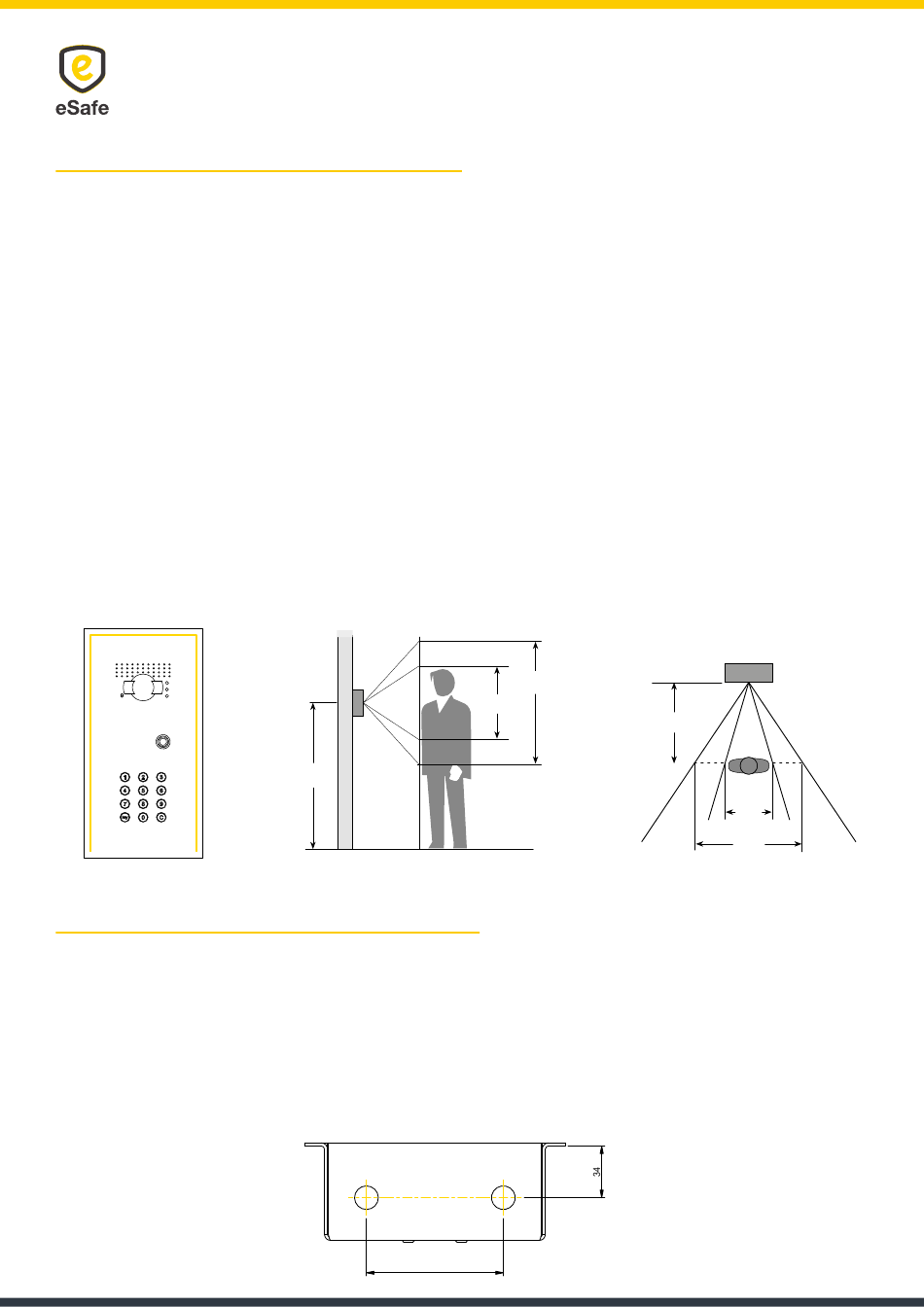

Installationsanforderungen für Montage
•
Es wird empfohlen, die Vorderseite des Smartpanels gegen die Wand oder das Tor abzudichten,
an dem das Smartpanel montiert werden soll. Lassen Sie die Unterseite offen, damit das Wasser
immer abfließen kann. (Siehe Abbildung 1)
•
Wenn über dem Smartpanel eine Beleuchtung installiert wird, kann dies die Qualität der Kamera
beeinträchtigen. Es ist ratsam, die Beleuchtung in einem ausreichenden Abstand zum Modul zu
platzieren und die Beleuchtung in Kombination mit dem Kameramodul zu testen.
•
Der Einbaukasten muss fest gesichert sein, damit das Smartpanel nicht herausgezogen werden kann.
Achten Sie darauf, dass das Panel in einer soliden Unterlage und nicht nur in z.B. Isolierung oder
Styropor montiert ist.
•
Die Installation muss in einer wasserdichten Umgebung erfolgen.
•
Stellen Sie sicher, dass alle Stellschrauben zur Befestigung der Frontplatte am Einbaukasten fest
angezogen sind.
•
Vergewissern Sie sich, dass die Frontplatte richtig in den Einbaukasten einrastet.
Berücksichtigen Sie bei der Bestimmung der Einbautiefe die gesetzlichen Normen für Briefkästen.
•
•
Berücksichtigen Sie das Sichtfeld der Kamera. (Siehe Abbildung 2)
Installationsanforderungen für Elektronik
90
•
Die Innenstation und die Stromversorgung müssen bauseits gestellt werden.
•
Sorgen Sie für einen Zweidrahtanschluss, der durch den Boden des Einbaukastens geführt werden
kann.
•
Wenn zusätzliche Elektronik oder Verkabelung hinzugefügt wird, liegt dies in der Verantwortung des
Kunden.
Installationsbedingungen
Smartpanel BC
SFERA NEW - SFERA ROBUR
Groothoek video- en audiomodule
Configuratie
Modus 2 vereist een geavanceerde configuratie van het toestel met behulp van een pc en
de specifieke software, die gratis van www.homesystems-legrandgroup.com kan worden
gedownload. Deze modus biedt het voordeel dat hij veel meer opties biedt in vergelijking
met de fysieke configuratie.
Opgelet:
Verwijder jumper (J1), opdat de configuratie op de correcte manier naar het toestel wordt verstuurd. Controleer ook of er geen configurators met de configuratiepoort verbonden zijn op de
achterkant van de module.
Kijkveld camera
160 cm
90
Gebruik voor de aansluiting op de pc een USB - mini USB-kabel. De software biedt de mo-
gelijkheid om de firmware van de audiomodule te configureren, te programmeren en te
updaten.
(115 cm) - (96°)
(351300)
(60 cm) - (60°)
(351200)
BT00598-b-
NL
22/01/2014
140
50 cm
(105 cm)
(92°)
(351200)
(240 cm)
(135°)
(351300)
351300
