NOTICE D'EMPLOI
2.10

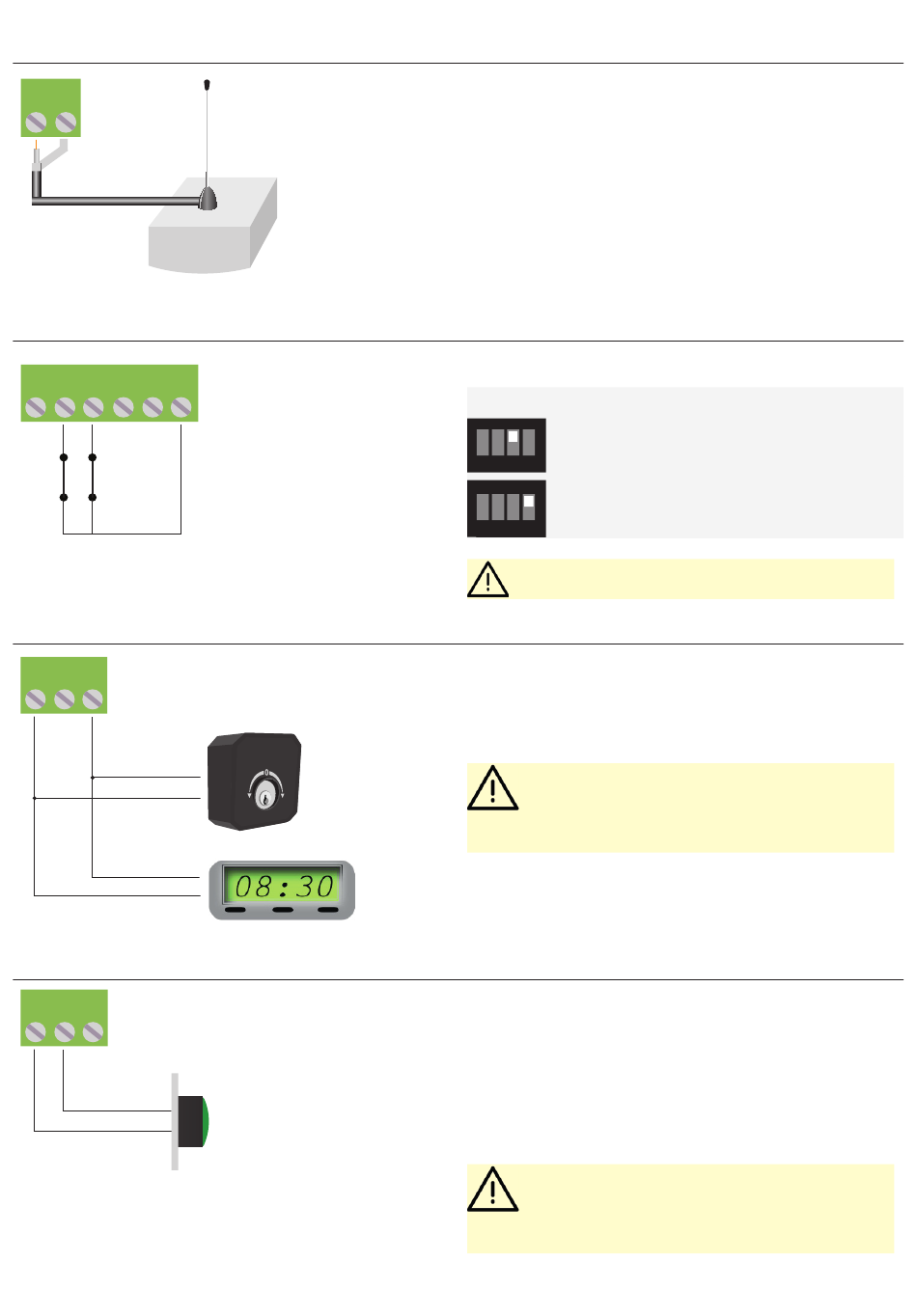

ANTENNE
17 18
2.11
FIN DE COURSE OUVRE ET FERME
12 13 14 15 16 17
OPEN
CLOSE
NC
NC
8
2.12
COMMANDE START
15 16 17
2.13
COMMANDES FERME / PIETONNE
16 17 18
(I)
Si on utilise un câble pour l'antenne il faut le couper à
17 cm pour 433.92Mhz et le brancher sur le borne 18. Il
faut brancher l'antenne après mémorisation des émet-
teurs!!!
Das la photo est montré tous les deux fi n de course.
(L)
Entrées FCO e FCF
Si FCO Il n'est pas utilisé DIP B 3 in ON
1
2 3
4
Si FCF Il n'est pas utilisé DIP B 4 in ON
1
2 3
4
Les contacts fi n de course sont N.F.
(normalement ferme)
Le branchement du commande d'ouverture START
(M)
peutêtre branché sur n'importe quel TOUCHE ou con-
tact normalement ouvert, il faut le brancher au borne
15 -17.Plusieurs dispositifs sont branchés en serie.
Le branchement du commande ouverture
START peut être utilisé par n'importe quel
touche ou contact N.O. Si il y en a plusieurs
dispositifs il faut les brancher en parallèle
L'entrée FERMETURE peut être utilisée comme com-
(N)
mande PIÉTON, pour revenir à la fonction FERMETURE il
suffi t de régler le DIP A 9 sur ON, de couper et de rétablir
l'alimentation, d'attendre que la LED clignote et d'ap-
puyer sur le bouton de la carte pendant 5 secondes (la
LED s'allumera fi xe pendant quelques instants) mettez
la trempette.) Remettre le DIP A 9 en position OFF .
Le branchement du commande ouverture
PIETONNE peut être utilisé par n'importe quel
touche ou contact N.O.. Si il y en a plusieurs
dispositifs il faut les brancher en parallèle.
FRANÇAIS
7
