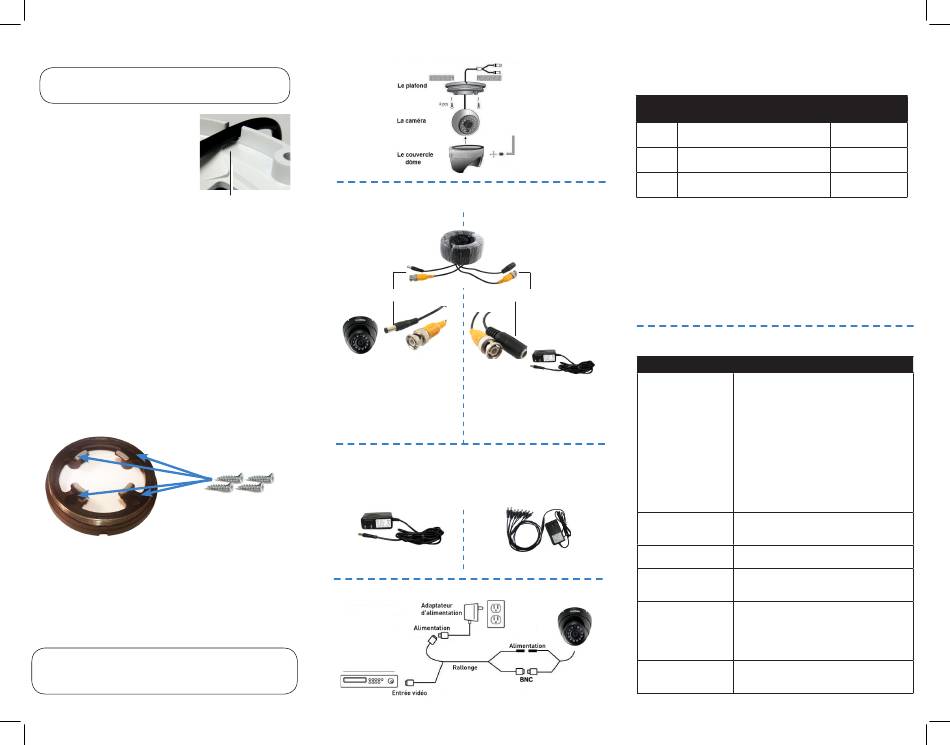

Installation de la caméra
ATTENTION
: Tester chaque caméra avant de sélectionner
l'emplacement permanent de montage en connectant de façon
temporaire les caméras et les câbles au magnétoscope numérique.
Avant d'installer la caméra :
• Décider s'il faut passer les câbles
dans le mur/plafond (perçage
requis) ou le long du mur/plafond.
• Si les câbles passent le long du
mur ou du plafond, les passer par
l'encoche du support. Cela gardera
la caméra au ras du mur ou du
plafond une fois montée.
Pour installer la caméra :
1. Faire pivoter la base de la caméra dans le sens anti-
horaire pour la séparer de la caméra et du couvercle en
dôme.
2. Utiliser le modèle de montage (inclus) afin de marquer
l'emplacement des trous des vis de montage fournies et
d'y percer les trous.
3. Passer le BNC/câble d'alimentation par le support. Si
les câbles sont passés le long du mur ou du plafond,
s'assurer de les passer par l'encoche telle qu'illustrée
ci-dessus.
4. Connecter les câbles vidéo et d'alimentation tel qu'illustré
dans la section « Connecter la caméra ».
5. Montez la base de la caméra sur la surface de montage
au moyen des vis incluses et des chevilles pour cloison
sèche (optionnel).
6. Fermer le couvercle en dôme de la caméra et le visser à
moitié dans le sens horaire sur la base de la caméra.
7. Pointer la caméra en dôme vers la position désirée.
Tout en tenant la caméra fermement en place, visser
le couvercle en dôme pour le fixer au support de la
caméra. Tenir la caméra l'empêche de bouger pendant
l'installation du couvercle en dôme.
ATTENTION
– Cette caméra comprend un filtre IR mécanique autonome.
Passe du mode de visionnement diurne au mode nocturne, un bruit de clic
peut être entendu provenant de la caméra. Ce clic est normal et indique que
le filtre de l'appareil photo fonctionne.
LNE3322_SERIES_TRIFOLDQSG_FR_R1
Installation Diagram
Installation de la caméra
Encoche pour câble
Vers la caméra :
Fiche d'alimentation mâle
1. Brancher les connecteurs
BNC et d'alimentation à la
caméra.
Modèles de bloc d'alimentation
Un bloc d'alimentation qui alimente plusieurs caméras ou des
blocs d'alimentation individuels peuvent aussi être fournis, selon la
configuration du produit. Brancher plusieurs caméras au répartiteur du
câble d'alimentation.
Bloc d'alimentation
individuel
Setup Diagram
MPX DVR
Vers le DVR :
Fiche d'alimentation femelle
BNC
2. Brancher le connecteur BNC à
l'entrée vidéo de votre magnétoscope.
3. Brancher les fiches d'alimentation
au bloc multi-caméras.
Bloc d'alimentation multi-
caméras
Rallonge de câble en option
Rallonger la longueur de câble de votre caméra en fonction du type
de câble utilisé. Les rallonges supplémentaires vendues séparément.
Voir le tableau ci-dessous :
Option
Type de câble
1
Câble BNC Lorex MCBL-60BNCU
(inclus avec la caméra)
2
"RG59" ou "Coaxial" ou "BNC coaxial
Siamese (Vidéo et alimentation)
3
"RG59" ou "Coaxial" ou "BNC coaxial
(Vidéo seulement
)
2
Remarques :
1. Le câble de rallonge doit être composé que d'un seul tronçon de câble
entre le DVR et la caméra. Vous ne pouvez pas connecter plusieurs bouts
de rallonge l'un à l'autre.
2. Pour une longueur de câble de plus de 92 m / 300 pi, vous devez
connecter le bloc d'alimentation directement à la caméra, plutôt qu'à
l'extrémité du câble de rallonge.
3. Les signes que vos câbles pourraient être trop longs sont :
• L'image est toujours en noir et blanc (même le jour)
• Vidéo floue, fade, ou distorsionée.
4. Pour plus d'information concernant les rallonges, consulter
www.lorextechnology.com.
Dépannage
Problem
Solution
Pas d'image/vidéo
• S'assurer que la caméra est bien connectée à un
DVR compatible. Les caméras de 1080 p sont
compatibles avec les enregistreurs DVR en HD de
1080 p. Les caméras de 720 p sont compatibles
avec les enregistreurs DVR en HD de 1080 p et
de 720 p.
• Assurez-vous que votre téléviseur soit sur le bon
canal d'entrée. Termes courants pour un canal
d'entrée : INPUT, CANAL AV, LINE1, LINE2, AUX
• Assurez-vous que votre magnétoscope soit bien
connecté à votre télé/moniteur
• Assurez-vous que toutes les connexions soient
branchées correctement.
• Assurez-vous que le bloc d'alimentation de la
caméra soit branché.
La luminosité de l'image
• Assurez-vous que votre caméra ne pointe pas vers
est trop forte
une source lumineuse (p. ex. soleil, projecteur).
• Pointer votre caméra à un autre endroit.
L'image est trop foncée
• Vérifier les réglages de la luminosité et du contraste
du DVR ou du moniteur
La vision nocturne est
• La vision nocturne est activée quand l'intensité
inopérationnelle
de la lumière baisse. La zone pourrait être sur-
illuminée.
L'image est floue
• Examiner les lentilles de la caméra pour la saleté,
la poussière et les toiles d'araignées. Nettoyer les
lentilles avec un linge propre et doux.
• Assurez-vous que la longueur du câble soit dans
les limites spécifiées dans la section « Options de
rallonge de câble ».
L'image d'une caméra
• La vision nocturne se réfléchit lorsque la caméra est
présente des taches
pointée vers la fenêtre. Déplacez votre caméra à
brillantes la nuit
un autre endroit.
Longueur max.
du câble
18 m / 60 pi
92 m/300 pi
242 m / 800 pi
