ABAPG ; ABHPG | Groupe motopompe

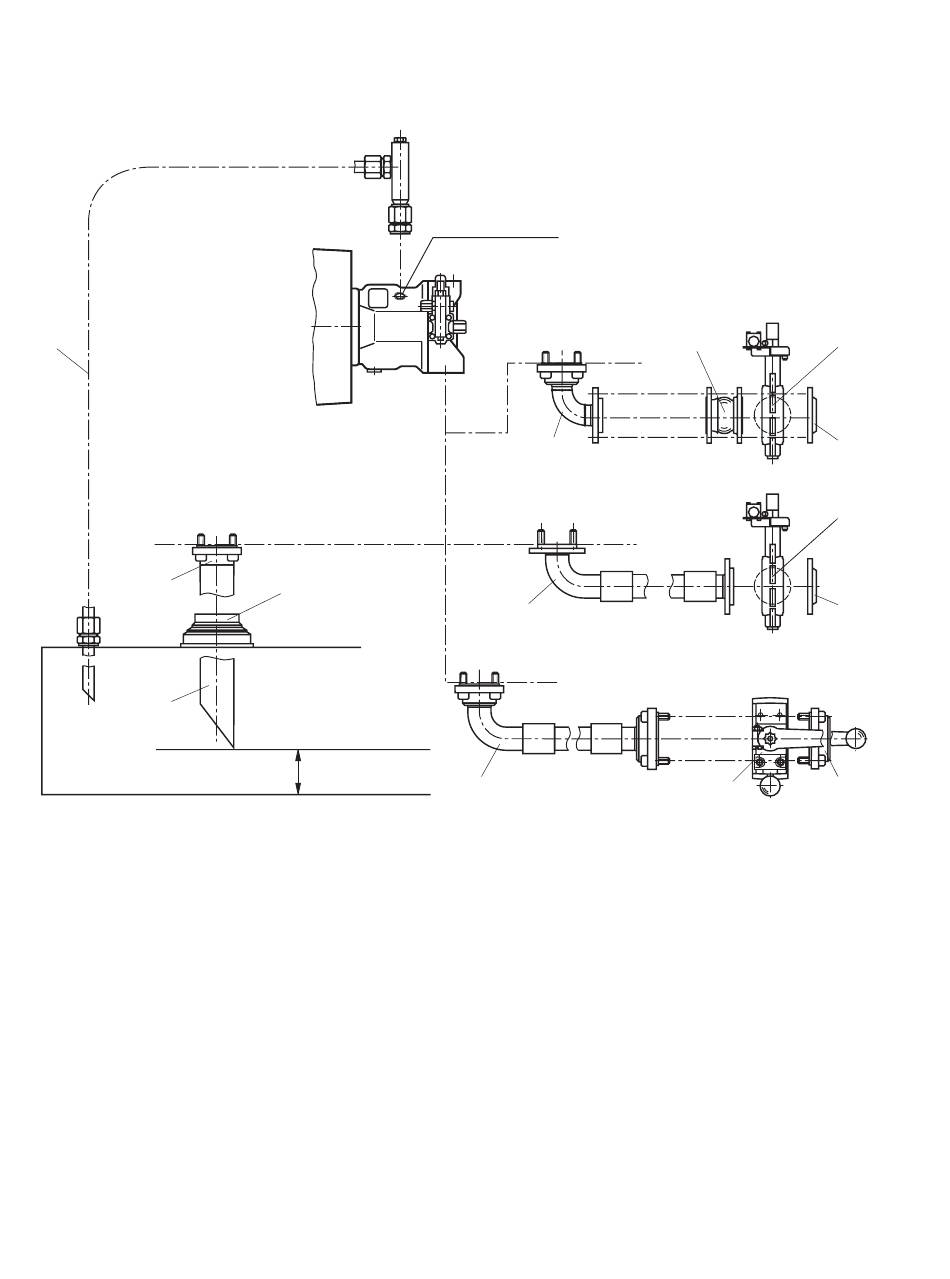

Accessoires en option sur l'orifice d'aspiration et l'orifice d'huile de fuite
11
5
5
Fond du réservoir
1 Compensateur DIN AB 02231
2 Robinet d'arrêt DIN AB 02129
3 Coude bridé SAE–DIN AB 02229
4 Bride DIN AB 02204
5 Tuyau d'aspiration AB 02303
6 Passage élastique pour tuyau AB 01203
Bosch Rexroth AG, RF 51180, Édition : 2015-02
Orifice d'huile de fuite
6
Plafond du réservoir
Recommandation : 2 à 3 fois
le Ø du tuyau d'aspiration
3
7
8
7 Flexible d'aspiration SAE–DIN AB 02315
8 Flexible d'aspiration SAE–SAE AB 02315
9 Robinet d'arrêt SAE (sur demande)
10 Bride SAE AB 02215
11 Conduite d'huile de fuite
Les positions 1 à 11 sont des accessoires en option qui
sont disponibles sur demande
1
2
4
2
4
9
10
