OBSIDIAN CONTROL SYSTEMS Netron RDM6XL Guide D'installation page 29

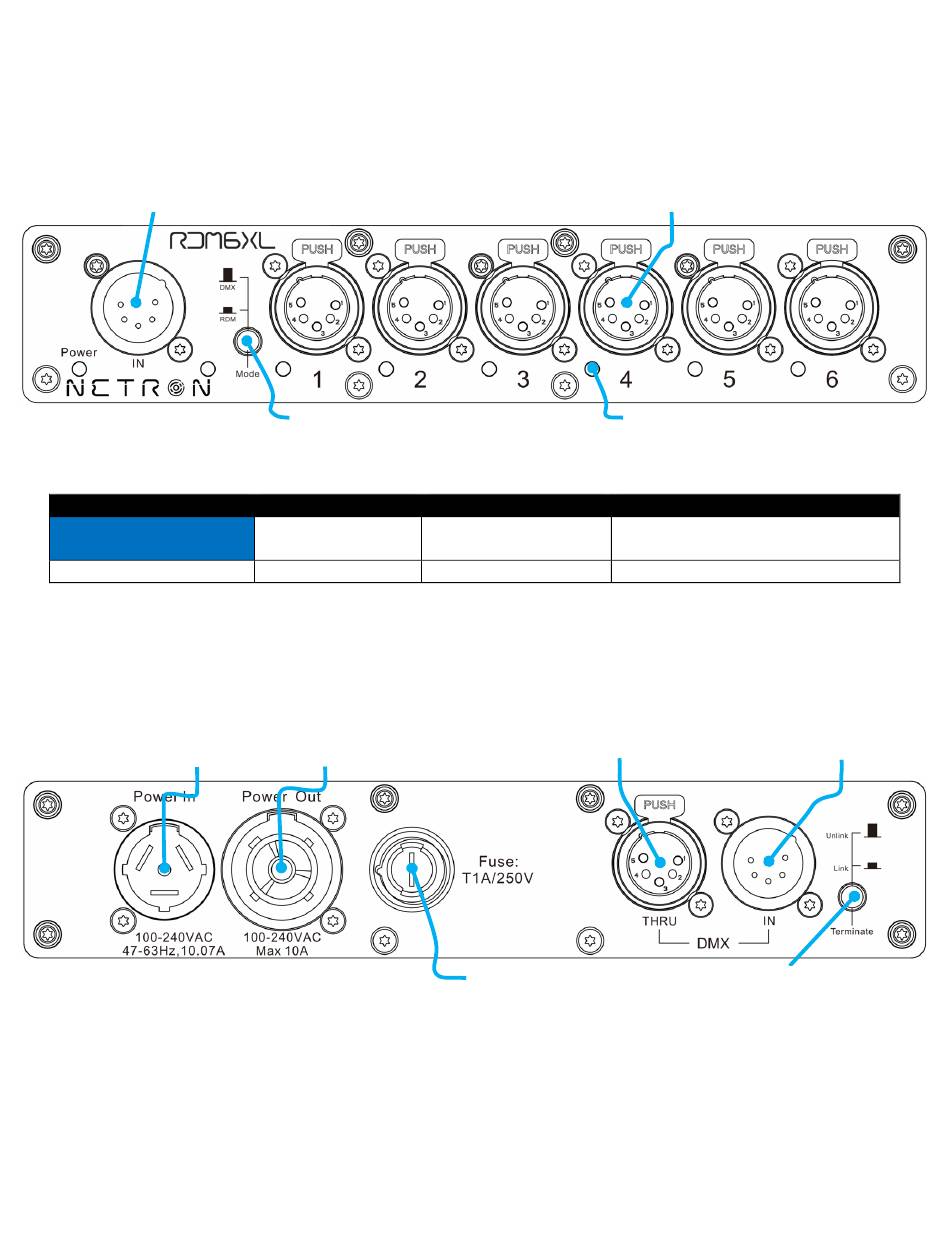

CONNEXIONS: RDM6XL (PANNEAUX AVANT ET ARRIÈRE)
CONNEXIONS AVANT
Entrée DMX 5 broches
-
- (6) Sorties DMX 5 broches avec isolation optique
Entrée DMX 5 broches
VOYANTS LED D'ÉTAT DES PORTS DMX
Couleur de la LED
PORTS DMX BLEU
CONNEXIONS ARRIÈRE
Entrée DMX 5 broches (alignée avec l'avant)
Liaison DMX 5 broches
Terminaison
Entrée/liaison alimentation
Entrée d'alimentation
RDM activé
Allumé
Sortie DMX stable
Sortie d'alimentation
(6) Sorties DMX 5 broches avec isolation optique
Voyant LED d'état des
ports DMX voyant LED
Clignote
Clignotement lent Clignotement rapide sur réception de
Perte du DMX
Liaison DMX à cinq broches
Fusible
11
Clignote rapidement
paquets RDM
Communication RDM active
Entrée DMX à 5 broches
Bouton de terminaison
(120 Ohm) pour entrée DMX
