2.2 Fixation du plot de départ
Pour assurer le bon fonctionnement du système des plots de départ OSB14, la fixation
doit être absolument rigide.

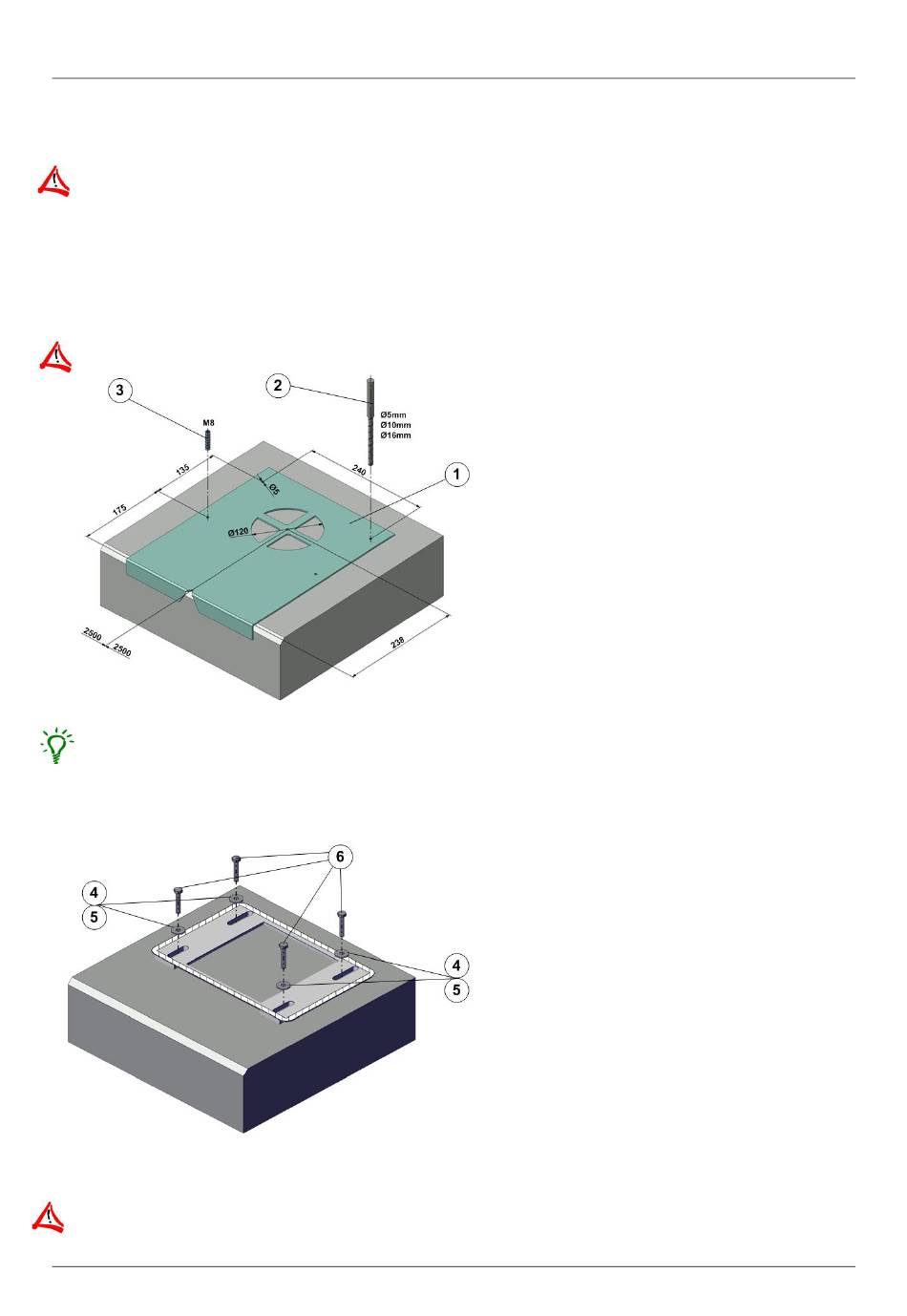

2.3 Perçage et montage des plots OSB14
Poser le gabarit de perçage (1) sur le bord de la piscine et pointer les 4 trous Ø5 du gabarit
avec la mèche Ø5 (2).
Percer ensuite les 4 trous, respectivement avec les mèches 5, 10 et 16mm (2).
Profondeur minimale: 90mm, profondeur maximale: 95mm.
Selon instructions du document 3393.505 Préparation des perçages, chasser les tampons
M8 (3) dans les trous
Fixer ensuite le socle avec les 4 vis M8 x 45 (6) et les 4 rondelles M8 x 30 (4). Si l'espace est trop
restreint, utiliser les 4 rondelles M8 x 24 (5).
2.4 Perçage et montage Deckplate
Pour câblage fixe, prévoir un trou de Ø120 - 122mm à 238mm du bord du bassin pour le
passage des câbles (le gabarit a un trou de Ø120mm).
Version 1.4
16 et poser le plot de départ OSB14 sur les 4 points de fixations.
3454.519.01
Plot de départ natation / OSB 14
1.
3454.074
Gabarit de perçage
Mèche de perçage de 5
2.
9051.9803
Mèche de perçage de 10
9051.9008
Mèche de perçage de 16
9051.9814
3.
9039.8582
Tampon M8 x 90 (4x)
Rondelle inox A4 M8 30 (4x)
4.
3454.032
Rondelle inox A4 M8 24 (4x)
5.
3454.034
6.
3454.037
Vis 6 pans A4 M8 x 45 (4x)
Page 5
