▼ Raccordements des évacuations
Le disconnecteur est intégré sur le dosseret Hydro
Effi ciency et doit être raccordé à une canalisation d'eaux
usées. Il n'est pas indispensable d'installer un groupe
de sécurité taré à 10 bar sur l'arrivée d'eau froide.
Toutefois, il est recommandé que la pression n'excède
pas 4 bars. En cas de doute, installer un réducteur de
pression.
Un système de récupération de condensats est intégré
à l'appareil. Il doit être raccordé à l'égout via un siphon.
Utiliser un tuyau résistant aux condensats acides
et s'assurer qu'il n'est pas plié. Le raccordement à
l'égout ne doit pas être étanche, il est nécessaire de
laisser un passage d'air. Le système d'évacuation des
condensats est dimensionné pour évacuer la totalité des
condensats issus de la chaudière (corps de chauff e et
écoulements dans le conduit d'évacuation des produits
de combustion).
Raccorder les évacuations des soupapes de sécurité et
du disconnecteur à l'égout.
Évacuation
soupape de sureté
Évacuation
condensats
(
Tuyau résistant aux
condensats acides)
Raccordements
à l'égout avec siphon.

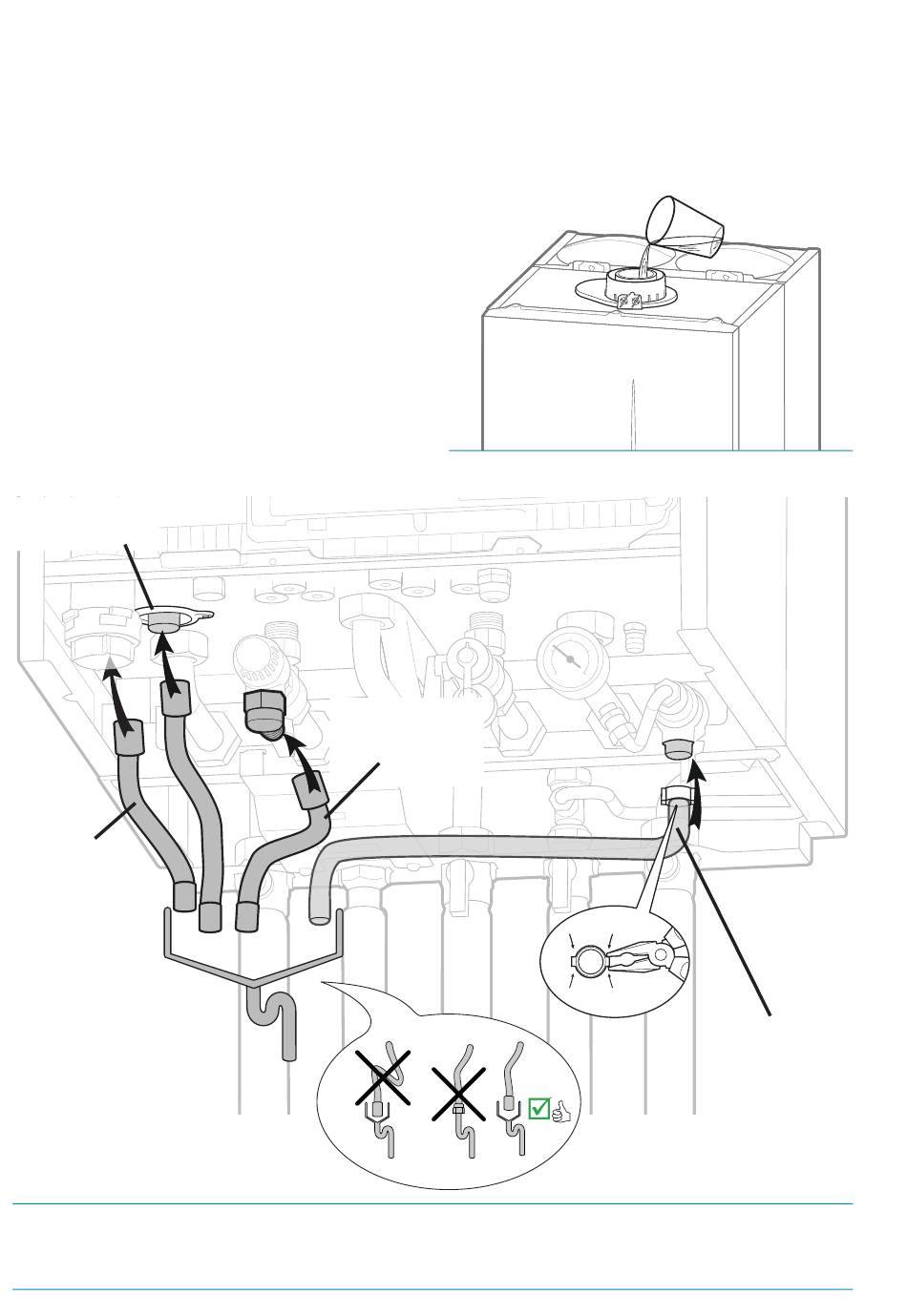

fi g. 15 - Raccordements des évacuations
- 26 -
►
Remplissage du siphon
Il est conseillé de remplir le siphon de l'appareil avant
de raccorder le conduit fumée. S'assurer que le siphon
est raccordé à l'égout
Verser 15 cl d'eau dans l'orifi ce d'évacuation des
fumées.
fi g. 16 - Remplissage du siphon
Évacuation
soupape de
ø
sureté sanitaire
12
(tube fourni)
(fi g.
15).
OK
Naema 2 Duo 30 HE / INSTALLATION / 1910 - FR
