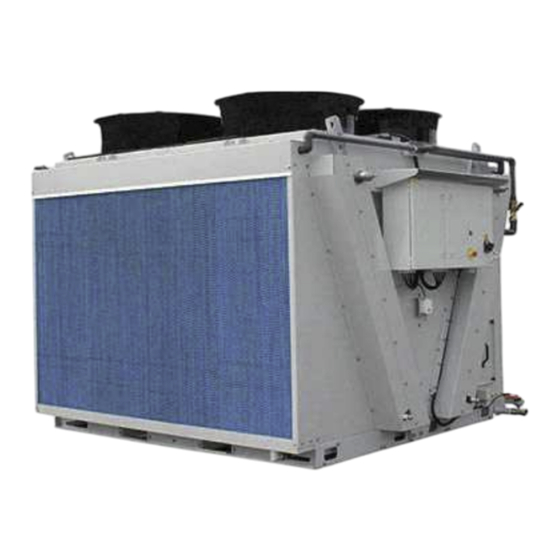

BAC Trillium Serie Manuel D'opération Et D'entretien
Masquer les pouces
Voir aussi pour Trillium Serie:
- Manuel d'opération et d'entretien (42 pages) ,
- Instructions de manutention et d'installation (36 pages) ,
- Manuel d'opération et d'entretien (38 pages)
Table des Matières
Publicité
Liens rapides
Publicité
Table des Matières
Manuels Connexes pour BAC Trillium Serie
Sommaire des Matières pour BAC Trillium Serie
- Page 1 MTVCv02FR TVC Condenseur Adiabatique MANUEL D'OPÉRATION ET D'ENTRETIEN...
- Page 2 Pour des recommandations plus spécifiques sur la manière de conserver toute l'efficacité et la sécurité du système de refroidissement, contacter le représentant BAC Balticare local. Nom, email et n° de téléphone sont disponibles sur notre site www.BACService.eu. Contrôles et réglages...
-
Page 3: Table Des Matières
Table des matières MANUEL D'OPÉRATION ET D'ENTRETIEN Détails de construction Généralités Conditions de fonctionnement Connexion de la tuyauterie Mesures de sécurité Conditions pour destruction Surfaces non accessibles Modifications par des tiers Garantie Traitement de l’eau À propos du traitement de l’eau Contrôle biologique Traitement chimique Fonctionnement par temps froid... -
Page 4: Détails De Construction
DÉTAILS DE CONSTRUCTION Détails 1. Échangeur de chaleur 2. Collecteurs de la batterie 3. Caisson 4. Ventilateurs 5. Média du pré-refroidisseur 6. Vanne de vidange du pré-refroidisseur 7. Vidange du pré-refroidisseur 8. Vanne de régulation du débit d’eau/débitmètre du pré- refroidisseur 9. -
Page 5: Généralités
• Charge au vent: pour la sécurité de fonctionnement d’un équipement non protégé, exposé à un vent dépassant les 120 km/h et installé à plus de 30 m du sol, contacter le représentant BAC Balticare local. • Le risque Sismique: Pour la sécurité de fonctionnement d’un équipement installé dans une zone à risque moyen et élevé, contacter le représentant BAC Balticare local. -
Page 6: Connexion De La Tuyauterie
à tous les matériaux de construction utilisés dans l’ensemble du système. Connexion de la tuyauterie Toute la tuyauterie extérieure de l’équipement de refroidissement BAC doit être supportée séparément. Si l’équipement est installé sur des rails ou des ressorts antivibratoires, la tuyauterie doit contenir des compensateurs pour éliminer les vibrations transmises par la tuyauterie extérieure. -
Page 7: Mesures De Sécurité
Ne jamais utiliser cet équipement si les grilles de protection des ventilateurs ne sont pas en place. Étant donné que l'équipement opère à des vitesses variables, des mesures doivent être prises pour éviter une utilisation avoisinant la « vitesse critique » de l’installation. Pour plus d’informations, consulter le représentant BAC Balticare local. 2 Généralités 2 Généralités... -
Page 8: Conditions Pour Destruction
Modifications par des tiers Chaque fois que des modifications ou des changements sont apportés par des tiers à l'équipement BAC sans l'autorisation écrite de BAC, la tierce partie qui a effectué ces modifications devient responsable de toutes les conséquences de celles-ci et BAC décline toute responsabilité... -
Page 9: Garantie
Garantie La société BAC garantit que tous ses produits sont exempts de défauts de fabrication au niveau des matériaux et de la main d’œuvre, et ce, pendant une période de 24 mois à compter de la date d'expédition. Si un tel défaut devait toutefois être présent, la société... -
Page 10: Traitement De L'eau
TRAITEMENT DE L’EAU À propos du traitement de l’eau Le pré-refroidisseur adiabatique de l’appareil a été conçu en tant que système direct sans recirculation d’eau et sans pompe. Par conséquent, il est essentiel que l’eau de ville froide qui alimente le pré-refroidisseur adiabatique ait une pression et un débit appropriés au pré-refroidisseur installé. - Page 11 • le débit d’eau doit être augmenté pour éviter l’encrassement et l’entartrage rapides du média du pré- refroidisseur. Contacter le représentant BAC Balticare local pour obtenir de l’aide. Données de calcul rapide de l’indice pratique d’entartrage du pré-refroidisseur adiabatique Conductivité...
-
Page 12: Contrôle Biologique
Si l’indice est inférieur à 6.0, le tartre se dépose. Avec un indice pratique d’entartrage inférieur à 5.5, le débit d’eau minimum recommandé dans le tableau « Débits d’eau minimum » doit être augmenté. Contacter le représentant BAC Balticare local pour assistance. Contrôle biologique Le pré-refroidisseur adiabatique et ses commandes ont été... -
Page 13: Fonctionnement Par Temps Froid
FONCTIONNEMENT PAR TEMPS FROID À propos du fonctionnement par temps froid L’équipement BAC peut être utilisé à une température ambiante inférieure à 0°C à condition de prendre des mesures appropriées. Voici des instructions générales qui devraient être suivies pour réduire au minimum les risques de gel. -
Page 14: Mode D'emploi
MODE D'EMPLOI Refroidisseurs TrilliumSeries avec ventilateurs EC et coffret de commande installé en usine Logique de commande La vitesse de ventilation est contrôlée sur la base de la température réelle de retour du fluide de process et de la température de retour de conception, garantissant une consommation d'énergie et des niveaux sonores minimum. -
Page 15: Mode D'emploi Du Régulateur Numérique
COFFRET DE COMMANDE Le coffret de commande contient le régulateur numérique et le thermostat en option. Les composants suivants sont installés à l'extérieur du coffret de commande. • Arrêt d'urgence: Appuyer pour activer. Tourner pour désactiver. • Bouton de réinitialisation (redémarrage après un arrêt d’urgence). •... - Page 16 SYSTÈME DE BUS NUMÉRIQUES Une connexion bus de la commande numérique peut être câblée vers le bornier à des fins de surveillance. En fonction du protocole de communication requis, une carte de communication facultative peut être installée dans le régulateur. W W W .
-
Page 17: Procédures De Maintenance
PROCÉDURES DE MAINTENANCE Contrôles et réglages DÉBIT D’EAU DU PRÉ-REFROIDISSEUR ADIABATIQUE Un débit d’eau minimum doit être distribué au pré-refroidisseur adiabatique (Voir tableau "Débits d’eau minimum recommandés pour le pré-refroidisseur adiabatique"). Le débit d’eau dépendra de la pression de l’eau fournie, et il peut être réglé avec les 2 vis hexagonales concentriques de la vanne de régulation du débit d’eau située sur le débitmètre. - Page 18 Débits d’eau minimum recommandés pour le pré-refroidisseur adiabatique INTERRUPTEURS DE NIVEAU Les interrupteurs de niveau ne sont disponibles que pour les unités de recirculation. Deux interrupteurs à flotteur en acier inoxydable de qualité industrielle maintiennent le niveau d’eau dans le bassin entre un niveau minimum et maximum, afin qu’il y ait toujours suffisamment d’eau disponible pour assurer un bon mouillage des médias de pré-refroidissement.
-
Page 19: Inspections Et Actions Correctives
(par exemple, formation de glace indésirable). Dans ce cas, il est nécessaire d’effectuer une inspection minutieuse de toute l’unité, suivie d’une action corrective immédiate. Au besoin, consulter le représentant BAC Balticare local pour assistance. Inspections et actions correctives ÉTAT GÉNÉRAL DE L’ÉQUIPEMENT... - Page 20 ® aggravation. Pour la protection Baltibond , utiliser le kit avec n° de pièce détachée RK1057. Signaler les dommages plus importants au représentant BAC Balticare local. MÉDIA DE PRÉ-REFROIDISSEMENT ADIABATIQUE À propos du pré-refroidissement adiabatique Les débris en suspension dans l’air se déposent dans le média de pré-refroidissement adiabatique. Ils agissent en tant que filtre à...
-
Page 21: Remplacement Du Ventilateur
Le choix d'un agent nettoyant pour batteries est important car il doit neutraliser et éliminer les dépôts de la surface de la batterie. BAC déconseille l'utilisation d'agents nettoyants pour batteries alcalins et acides. Ces agents nettoyants pour batteries peuvent causer une action moussante (oxydes ou hydroxydes d'aluminium) se traduisant par le décapage de la saleté, mais aussi de la couche superficielle de l'alliage de base. - Page 22 A. Coffret de commande B. Appareil 4 ventilateurs C. Appareil 6 ventilateurs D. Appareil 8 ventilateurs E. Appareil 10 ventilateurs F. Appareil 12 ventilateurs G. Appareil 14 ventilateurs Diagramme illustrant la séquence des adresses des moteurs de Schéma du bornier du moteur interne. ventilateur N°.
-
Page 23: Procédures De Nettoyage
Procédures de nettoyage ATTENTION Les pièces en acier inoxydable peuvent être tranchantes. Éviter tout risque de blessure par coupure en portant un équipement de protection adéquat! DISTRIBUTION D’EAU DES PRÉ-REFROIDISSEURS À PASSAGE UNIQUE La procédure recommandée pour nettoyer le collecteur de distribution d’eau est la suivante : 1. - Page 24 1. Plaques de déflexion d'eau 2. Trous pour l’eau 3. Activer l'eau du pré-refroidisseur à partir du menu de maintenance du régulateur numérique afin de vérifier si des trous sont bouchés et nécessitent un nettoyage. Si de l'eau sort du tuyau (à +/- 10 cm de hauteur) à intervalles réguliers, cela signifie que les trous ne sont pas obstrués.
- Page 25 DISTRIBUTION D'EAU DES PRÉ-REFROIDISSEURS ÉQUIPÉS D'UNE POMPE DE RECIRCULATION Le tamis de la pompe est dimensionné de manière à empêcher la pénétration des débris à l’intérieur de la gouttière de distribution d'eau. Des saletés peuvent toutefois s’accumuler au fil du temps. Par conséquent, la partie supérieure de la gouttière de distribution d'eau doit être nettoyée deux fois par an en guise de mesure préventive.
- Page 26 1. Gouttière de distribution 4. Une fois la gouttière nettoyée, remettre tout en place dans l'ordre inverse et refermer le couvercle. TAMIS ET POMPE DES PRÉ-REFROIDISSEURS ÉQUIPÉS D'UNE POMPE DE RECIRCULATION La pompe et le tamis peuvent être nettoyés durant le fonctionnement adiabatique. Avant d'effectuer toute opération de maintenance sur les pompes, commencer par débrancher l'alimentation des pompes au niveau du coffret électrique.
-
Page 27: Média De Pré-Refroidissement Adiabatique
à sec et l’écoulement d'air, il est recommandé de remplacer le média de pré- refroidissement. Les nouveaux médias de pré-refroidissement adiabatiques sont disponibles auprès du représentant BAC Balticare local. Procédure de démontage/remplacement du média 1. Vérifier que le média de pré-refroidissement est SEC ! Le fait de retirer un média humide entraîne la chute de débris dans l’appareil. - Page 28 GOUTTIÈRES DE COLLECTE D’EAU EN DESSOUS DU MÉDIA DE PRÉ- REFROIDISSEMENT L'eau qui passe sur le média de pré-refroidissement et qui ne s'est pas évaporée est collectée dans une gouttière, qui guide cette eau soit vers un système de vidange (en cas de pré-refroidisseur à passage unique) soit vers un bassin (en cas de pré-refroidisseur avec recirculation).
-
Page 29: Maintenance Globale
Le représentant BAC Balticare local vous aidera à établir et réaliser ce programme. Le programme de maintenance préventive ne doit pas seulement éviter qu’un trop grand nombre d’arrêts ne se produise sous des conditions imprévues et indésirables, mais il doit aussi assurer qu’on utilise les pièces de rechange d’origine,... -
Page 30: Assistance Spécifique Et Informations Complémentaires
ASSISTANCE SPÉCIFIQUE ET INFORMATIONS COMPLÉMENTAIRES Assistance BAC a fondé sous le nom de Balticare une société indépendante spécialisée. L’offre de BAC Balticare comprend tous les éléments requis pour assurer un fonctionnement sûr et efficace des produits de refroidissement évaporatif. Pour plus de détails, contacter le représentant BAC local pour toute information complémentaire et assistance spécifique sur www.BaltimoreAircoil.eu... - Page 31 W W W . B A L T I M O R E A I R C O I L . E U...
- Page 32 W W W . B A L T I M O R E A I R C O I L . E U...
- Page 33 W W W . B A L T I M O R E A I R C O I L . E U...
- Page 34 W W W . B A L T I M O R E A I R C O I L . E U...
- Page 35 W W W . B A L T I M O R E A I R C O I L . E U...
- Page 36 TOURS DE REFROIDISSEMENT TOURS DE REFROIDISSEMENT À CIRCUIT FERMÉ STOCKAGE ET ACCUMULATION DE GLACE CONDENSEURS ÉVAPORATIFS PRODUITS HYBRIDES PIÈCES, ÉQUIPEMENT & SERVICES www.BaltimoreAircoil.eu info@BaltimoreAircoil.eu Veuillez consulter notre site web pour les coordonnées de votre contact local Industriepark - Zone A, B-2220 Heist-op-den-berg, Belgium ©...
